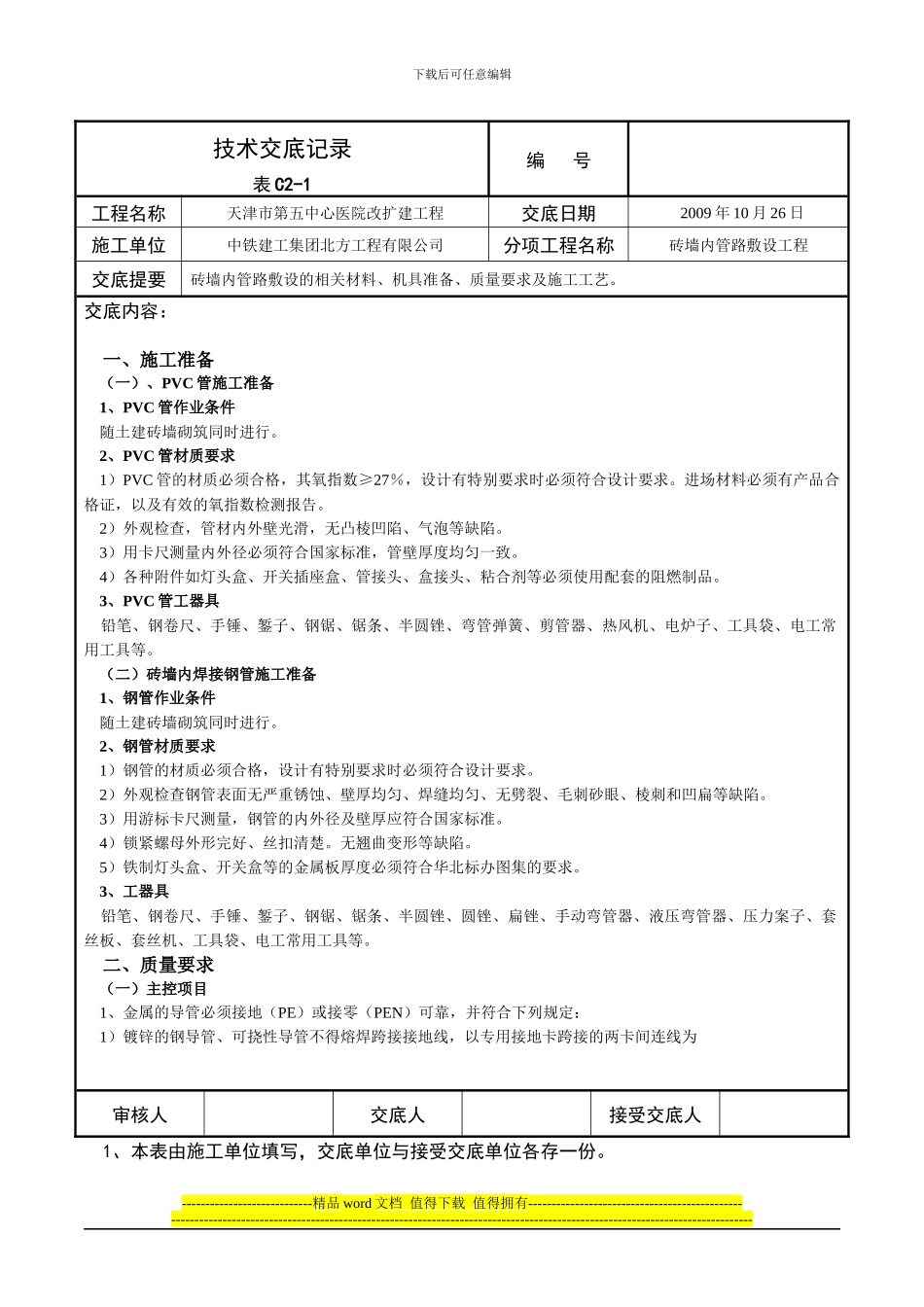

下载后可任意编辑技术交底记录表 C2-1编 号工程名称天津市第五中心医院改扩建工程交底日期 2009 年 10 月 26 日施工单位中铁建工集团北方工程有限公司分项工程名称砖墙内管路敷设工程交底提要砖墙内管路敷设的相关材料、机具准备、质量要求及施工工艺。交底内容： 一、施工准备 （一）、PVC 管施工准备 1、PVC 管作业条件 随土建砖墙砌筑同时进行。 2、PVC 管材质要求 1）PVC 管的材质必须合格，其氧指数≥27％，设计有特别要求时必须符合设计要求。进场材料必须有产品合格证，以及有效的氧指数检测报告。 2）外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。 3）用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。 4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品。 3、PVC 管工器具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。 （二）砖墙内焊接钢管施工准备 1、钢管作业条件 随土建砖墙砌筑同时进行。 2、钢管材质要求 1）钢管的材质必须合格，设计有特别要求时必须符合设计要求。 2）外观检查钢管表面无严重锈蚀、壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。 3）用游标卡尺测量，钢管的内外径及壁厚应符合国家标准。 4）锁紧螺母外形完好、丝扣清楚。无翘曲变形等缺陷。 5）铁制灯头盒、开关盒等的金属板厚度必须符合华北标办图集的要求。 3、工器具 铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝板、套丝机、工具袋、电工常用工具等。 二、质量要求 （一）主控项目 1、金属的导管必须接地（PE）或接零（PEN）可靠，并符合下列规定： 1）镀锌的钢导管、可挠性导管不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表 C2-1编 号工程名称天津市第五中心医院...
