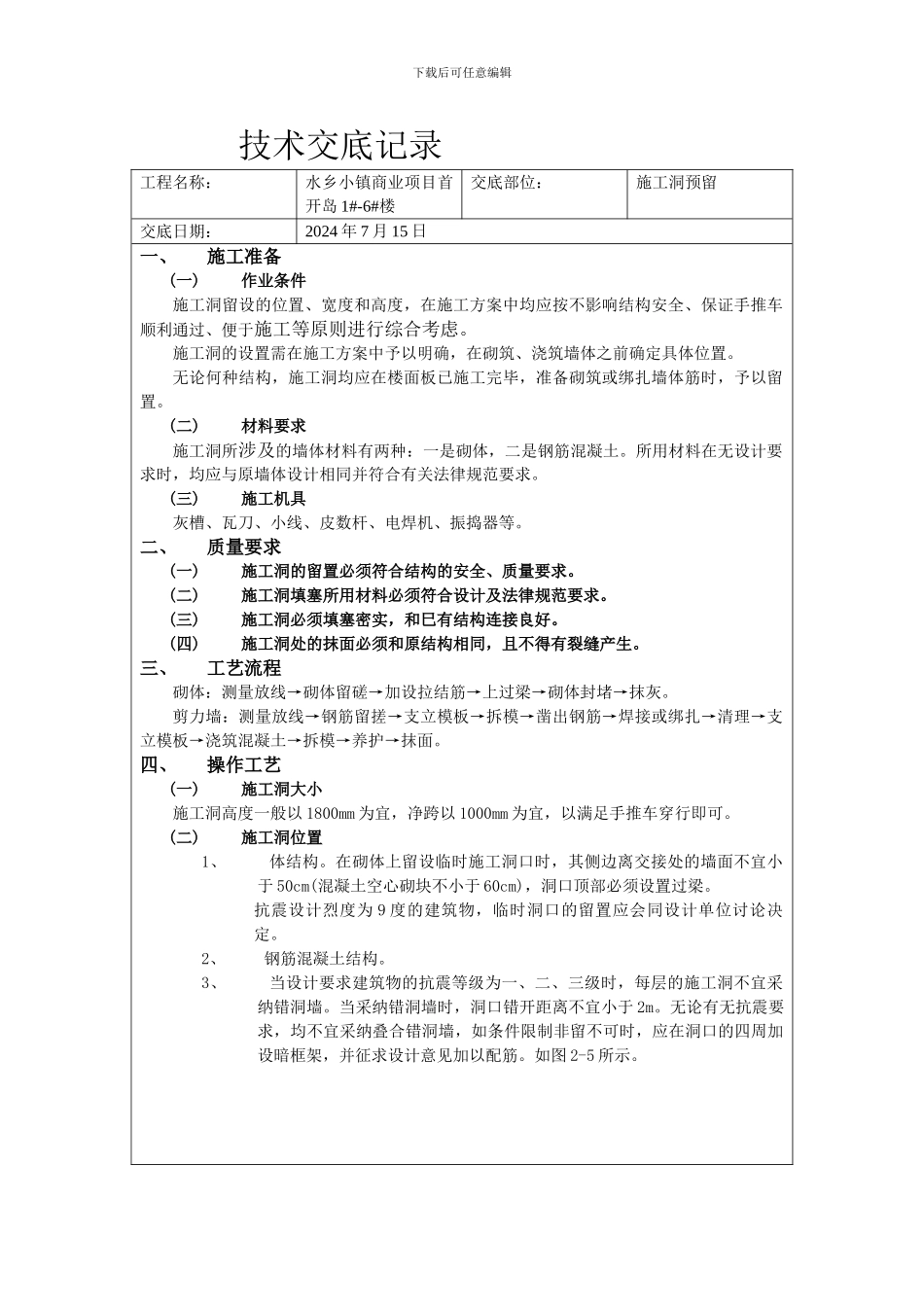

下载后可任意编辑 技术交底记录工程名称：水乡小镇商业项目首开岛 1#-6#楼交底部位：施工洞预留交底日期：2024 年 7 月 15 日一、 施工准备(一) 作业条件施工洞留设的位置、宽度和高度，在施工方案中均应按不影响结构安全、保证手推车顺利通过、便于施工等原则进行综合考虑。施工洞的设置需在施工方案中予以明确，在砌筑、浇筑墙体之前确定具体位置。无论何种结构，施工洞均应在楼面板已施工完毕，准备砌筑或绑扎墙体筋时，予以留置。(二) 材料要求施工洞所涉及的墙体材料有两种：一是砌体，二是钢筋混凝土。所用材料在无设计要求时，均应与原墙体设计相同并符合有关法律规范要求。(三) 施工机具灰槽、瓦刀、小线、皮数杆、电焊机、振捣器等。二、 质量要求(一) 施工洞的留置必须符合结构的安全、质量要求。(二) 施工洞填塞所用材料必须符合设计及法律规范要求。(三) 施工洞必须填塞密实，和巳有结构连接良好。(四) 施工洞处的抹面必须和原结构相同，且不得有裂缝产生。三、 工艺流程砌体：测量放线→砌体留磋→加设拉结筋→上过梁→砌体封堵→抹灰。剪力墙：测量放线→钢筋留搓→支立模板→拆模→凿出钢筋→焊接或绑扎→清理→支立模板→浇筑混凝土→拆模→养护→抹面。四、 操作工艺(一) 施工洞大小施工洞高度一般以 1800mm 为宜，净跨以 1000mm 为宜，以满足手推车穿行即可。(二) 施工洞位置1、 体结构。在砌体上留设临时施工洞口时，其侧边离交接处的墙面不宜小于 50cm(混凝土空心砌块不小于 60cm)，洞口顶部必须设置过梁。抗震设计烈度为 9 度的建筑物，临时洞口的留置应会同设计单位讨论决定。2、 钢筋混凝土结构。3、 当设计要求建筑物的抗震等级为一、二、三级时，每层的施工洞不宜采纳错洞墙。当采纳错洞墙时，洞口错开距离不宜小于 2m。无论有无抗震要求，均不宜采纳叠合错洞墙，如条件限制非留不可时，应在洞口的四周加设暗框架，并征求设计意见加以配筋。如图 2-5 所示。 下载后可任意编辑 (三) 施工洞构造要求1、 砌体结构。（1） 在砌体上留施工洞时，洞口顶部必须设置过梁。洞口构造如下：① 烧结普通粘土砖墙：洞口两侧须留成直搓，但必须做成凸搓，并加设拉结筋，拉结筋的数量为每 120mm 墙厚放置 l 根直径 6mm 的钢筋，间距沿墙高不得超过 500mm，埋入长度从墙的留搓处算起，每边均不小于 500mm，钢筋末端应有 90°弯钩。② 混凝土空心砌块墙：在洞顶部设置混凝土过梁。洞口...
