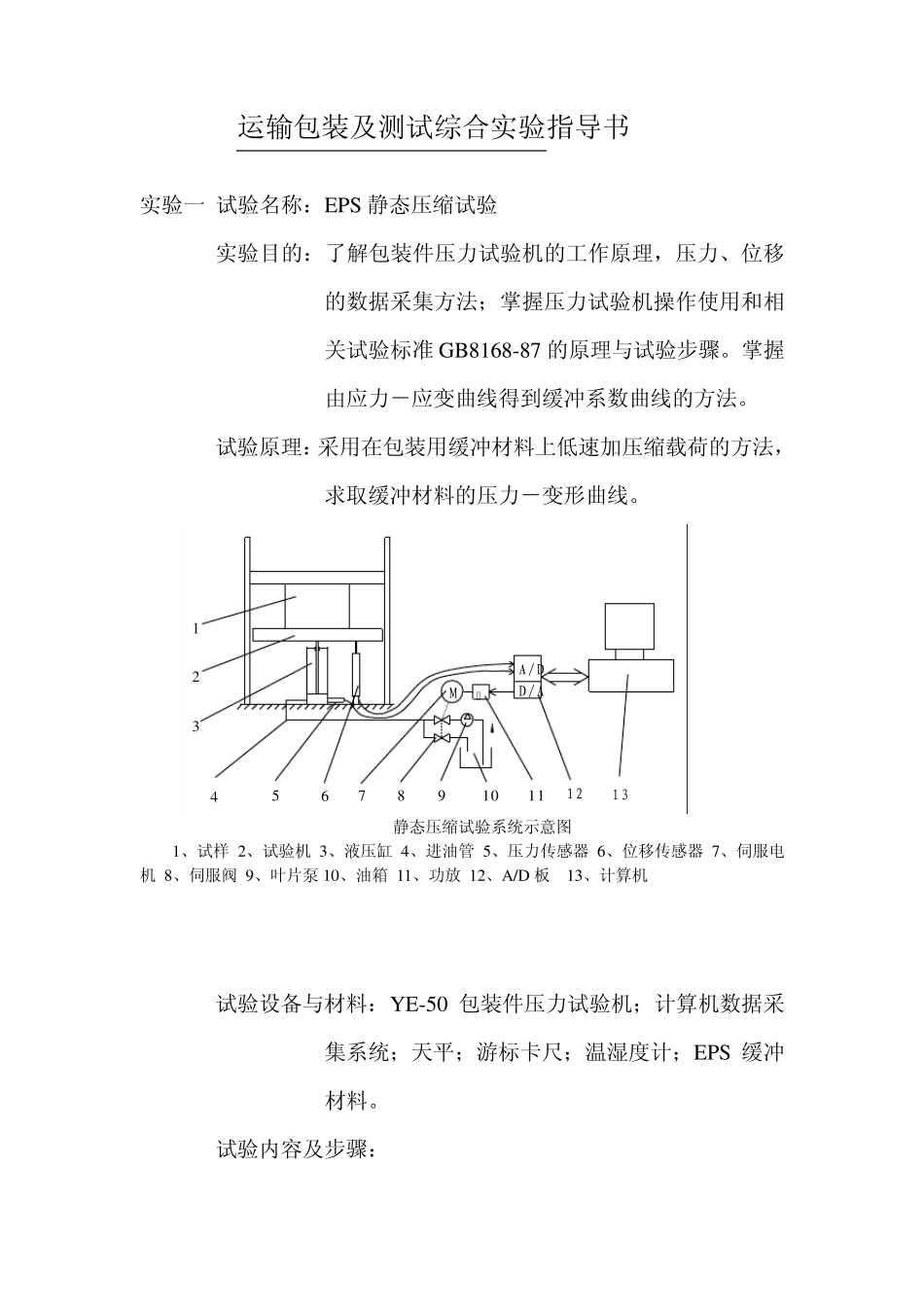

运输包装及测试综合实验指导书 实验一 试验名称：EPS 静态压缩试验 实验目的：了解包装件压力试验机的工作原理，压力、位移的数据采集方法；掌握压力试验机操作使用和相关试验标准 GB8168-87 的原理与试验步骤。掌握由应力－应变曲线得到缓冲系数曲线的方法。 试验原理：采用在包装用缓冲材料上低速加压缩载荷的方法，求取缓冲材料的压力－变形曲线。 123A/DD/A＜M13456789101112 静态压缩试验系统示意图 1、试样 2、试验机 3、液压缸 4、进油管 5、压力传感器 6、位移传感器 7、伺服电机 8、伺服阀 9、叶片泵 10、油箱 11、功放 12、A/D 板 13、计算机 试验设备与材料：Y E-50 包装件压力试验机；计算机数据采集系统；天平；游标卡尺；温湿度计；EPS 缓冲材料。 试验内容及步骤： 1． 试样制备：将50mm 厚的EPS 裁成250mm×250mm 试样；称重（精确到 0.01g），测量试样长、宽、高（精确到 0.1mm）计算面积和体积。 2． 测量实验室温度、湿度。 3． 调整好压力试验机加压速度为 12±3mm／min，打开计算机，试验软件界面如下： 4． 按国标 GB8168-87 中 A 法进行试验。 5． 利用试验软件打印输出：压力－变形、应力－应变和静态缓冲系数曲线。 6． 用绘图法作出 EPS 的静态缓冲系数曲线。 7． 卸载 3min 后测量试样厚度（Tj） 静态压缩残余应变＝TTTj×100﹪ 实验要求：严格遵守操作规程，按试验步骤做好试验记录。每组完成3 个试样试验，对 3 次试验数据做平均处理后得出EPS的静态缓冲系数曲线。完成试验报告。试验报告应包括以下内容： 1． 试验样品的详细说明（名称、形状、尺寸、密度等） 2． 试样的数量。 3． 试验时的温湿度条件。 4． 试验设备的有关说明。 5． 试验方法（A 法或 B 法） 6． 压力－变形，应力－应变曲线。 7． 压缩试验后的压缩残余应变。 8． 其它详细记录和说明，试验日期，试验人签字。 实验二 试验名称：EPS动态压缩试验 实验目的：了解冲击（动态压缩）试验机的工作原理，加速度数据采集方法，加速度传感器的灵敏度及电荷放大器的归一化调整，滤波器设置。掌握冲击试验机操作使用和相关试验标准 GB8167-87 的原理与试验步骤。掌握由试验数据拟合最大加速度－静应力曲线的方法和由最大加速度－静应力曲线得到动态缓冲系数曲线的方法。 试验原理：用自由跌落的重锤对缓冲材料施加冲击载荷，以模拟装卸过程中的冲击作用，试验结...
