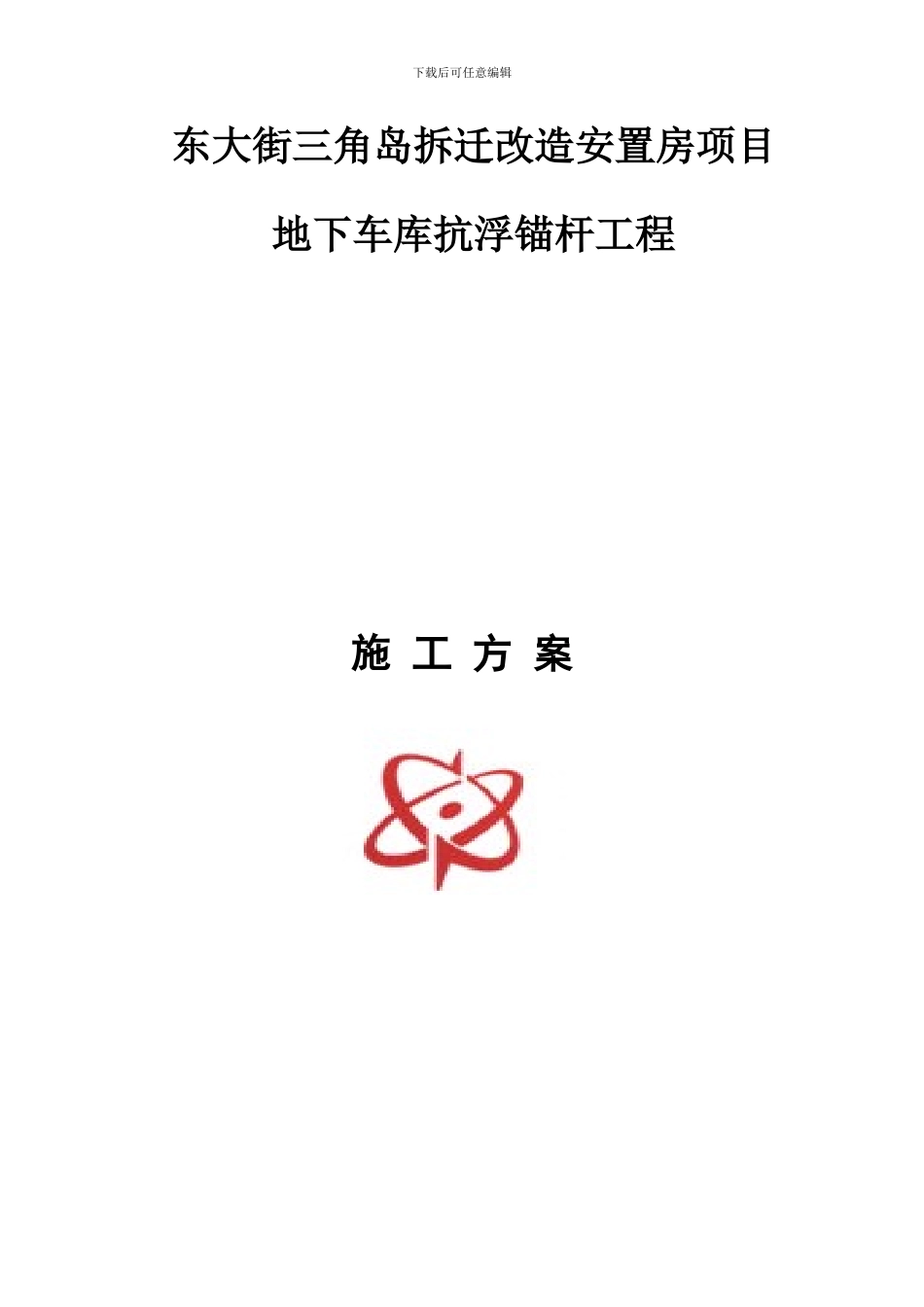

抗浮锚杆施工方案_第1页
1/18

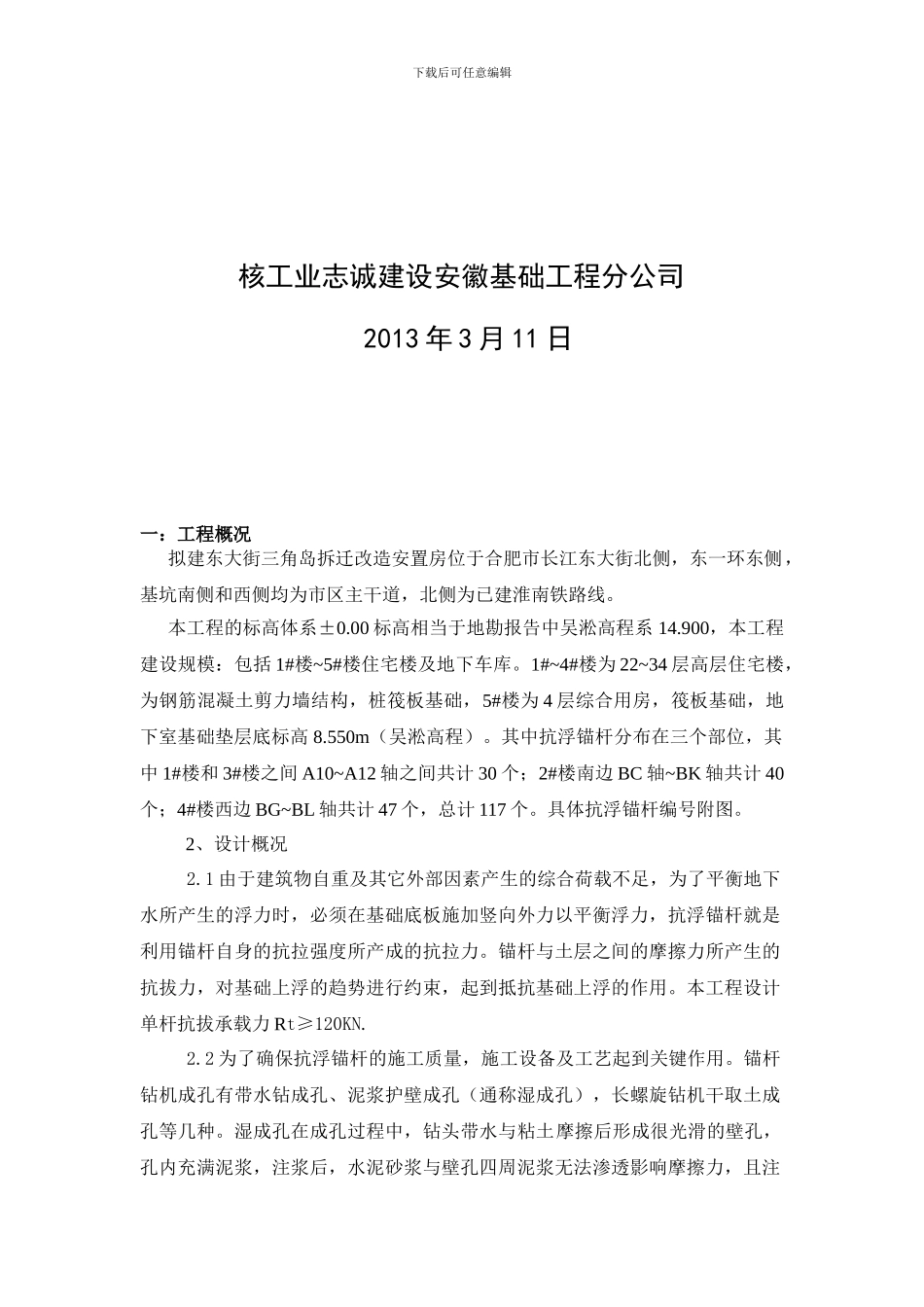

抗浮锚杆施工方案_第2页
2/18

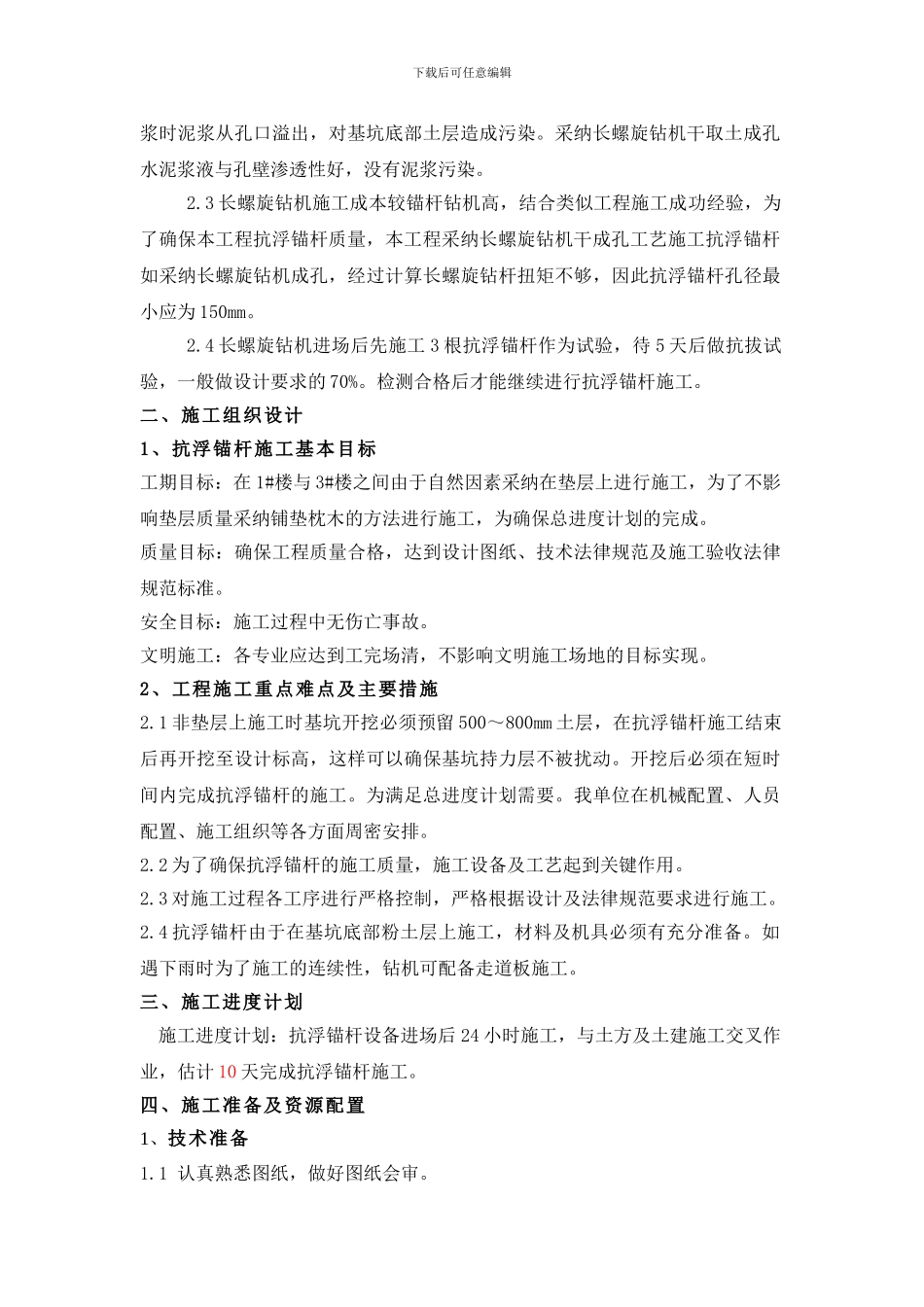

抗浮锚杆施工方案_第3页
3/18
下载后可任意编辑东大街三角岛拆迁改造安置房项目地下车库抗浮锚杆工程施 工 方 案下载后可任意编辑核工业志诚建设安徽基础工程分公司 2013 年 3 月 11 日一:工程概况拟建东大街三角岛拆迁改造安置房位于合肥市长江东大街北侧,东一环东侧,基坑南侧和西侧均为市区主干道,北侧为已建淮南铁路线。本工程的标高体系±0.00 标高相当于地勘报告中吴淞高程系 14.900,本工程建设规模:包括 1#楼~5#楼住宅楼及地下车库。1#~4#楼为 22~34 层高层住宅楼,为钢筋混凝土剪力墙结构,桩筏板基础,5#楼为 4 层综合用房,筏板基础,地下室基础垫层底标高 8.550m(吴淞高程)。其中抗浮锚杆分布在三个部位,其中 1#楼和 3#楼之间 A10~A12 轴之间共计 30 个;2#楼南边 BC 轴~BK 轴共计 40个;4#楼西边 BG~BL 轴共计 47 个,总计 117 个。具体抗浮锚杆编号附图。2、设计概况2.1 由于建筑物自重及其它外部因素产生的综合荷载不足,为了平衡地下水所产生的浮力时,必须在基础底板施加竖向外力以平衡浮力,抗浮锚杆就是利用锚杆自身的抗拉强度所产成的抗拉力。锚杆与土层之间的摩擦力所产生的抗拔力,对基础上浮的趋势进行约束,起到抵抗基础上浮的作用。本工程设计单杆抗拔承载力 Rt≥120KN.2.2 为了确保抗浮锚杆的施工质量,施工设备及工艺起到关键作用。锚杆钻机成孔有带水钻成孔、泥浆护壁成孔(通称湿成孔),长螺旋钻机干取土成孔等几种。湿成孔在成孔过程中,钻头带水与粘土摩擦后形成很光滑的壁孔,孔内充满泥浆,注浆后,水泥砂浆与壁孔四周泥浆无法渗透影响摩擦力,且注下载后可任意编辑浆时泥浆从孔口溢出,对基坑底部土层造成污染。采纳长螺旋钻机干取土成孔水泥浆液与孔壁渗透性好,没有泥浆污染。2.3 长螺旋钻机施工成本较锚杆钻机高,结合类似工程施工成功经验,为了确保本工程抗浮锚杆质量,本工程采纳长螺旋钻机干成孔工艺施工抗浮锚杆如采纳长螺旋钻机成孔,经过计算长螺旋钻杆扭矩不够,因此抗浮锚杆孔径最小应为 150mm。2.4 长螺旋钻机进场后先施工 3 根抗浮锚杆作为试验,待 5 天后做抗拔试验,一般做设计要求的 70%。检测合格后才能继续进行抗浮锚杆施工。二、施工组织设计1、抗浮锚杆施工基本目标工期目标:在 1#楼与 3#楼之间由于自然因素采纳在垫层上进行施工,为了不影响垫层质量采纳铺垫枕木的方法进行施工,为确保总进度计划的完成。质量目标:确保工程质量合格,达到设计图纸、技术法律...
