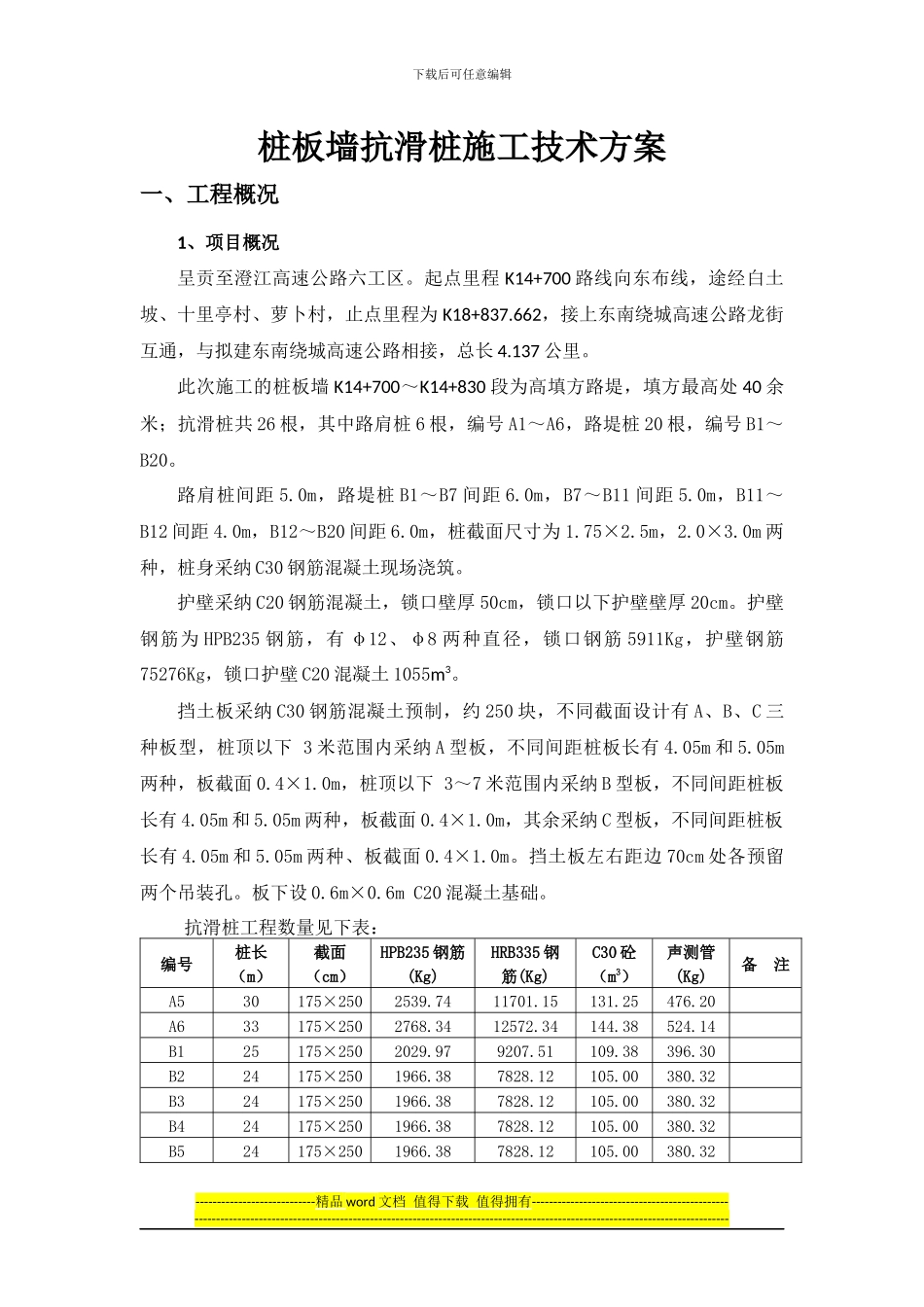

下载后可任意编辑桩板墙抗滑桩施工技术方案一、工程概况1、项目概况呈贡至澄江高速公路六工区。起点里程 K14+700 路线向东布线，途经白土坡、十里亭村、萝卜村，止点里程为 K18+837.662，接上东南绕城高速公路龙街互通，与拟建东南绕城高速公路相接，总长 4.137 公里。此次施工的桩板墙 K14+700～K14+830 段为高填方路堤，填方最高处 40 余米；抗滑桩共 26 根，其中路肩桩 6 根，编号 A1～A6，路堤桩 20 根，编号 B1～B20。路肩桩间距 5.0m，路堤桩 B1～B7 间距 6.0m，B7～B11 间距 5.0m，B11～B12 间距 4.0m，B12～B20 间距 6.0m，桩截面尺寸为 1.75×2.5m，2.0×3.0m 两种，桩身采纳 C30 钢筋混凝土现场浇筑。护壁采纳 C20 钢筋混凝土，锁口壁厚 50cm，锁口以下护壁壁厚 20cm。护壁钢筋为 HPB235 钢筋，有 φ12、φ8 两种直径，锁口钢筋 5911Kg，护壁钢筋75276Kg，锁口护壁 C20 混凝土 1055m3。挡土板采纳 C30 钢筋混凝土预制，约 250 块，不同截面设计有 A、B、C 三种板型，桩顶以下 3 米范围内采纳 A 型板，不同间距桩板长有 4.05m 和 5.05m两种，板截面 0.4×1.0m，桩顶以下 3～7 米范围内采纳 B 型板，不同间距桩板长有 4.05m 和 5.05m 两种，板截面 0.4×1.0m，其余采纳 C 型板，不同间距桩板长有 4.05m 和 5.05m 两种、板截面 0.4×1.0m。挡土板左右距边 70cm 处各预留两个吊装孔。板下设 0.6m×0.6m C20 混凝土基础。抗滑桩工程数量见下表：编号桩长（m）截面（cm）HPB235 钢筋(Kg)HRB335 钢筋(Kg)C30 砼（m3）声测管(Kg)备 注A530175×2502539.7411701.15131.25476.20A633175×2502768.3412572.34144.38524.14B125175×2502029.979207.51109.38396.30B224175×2501966.387828.12105.00380.32B324175×2501966.387828.12105.00380.32B424175×2501966.387828.12105.00380.32B524175×2501966.387828.12105.00380.32----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑B627200×3002744.2317714.28162.00428.26B727200×3002744.2317714.28162.00428.26B830200×3003005.0118213.01180.00476.20B931200×3003086.3919418.79186.00492....
