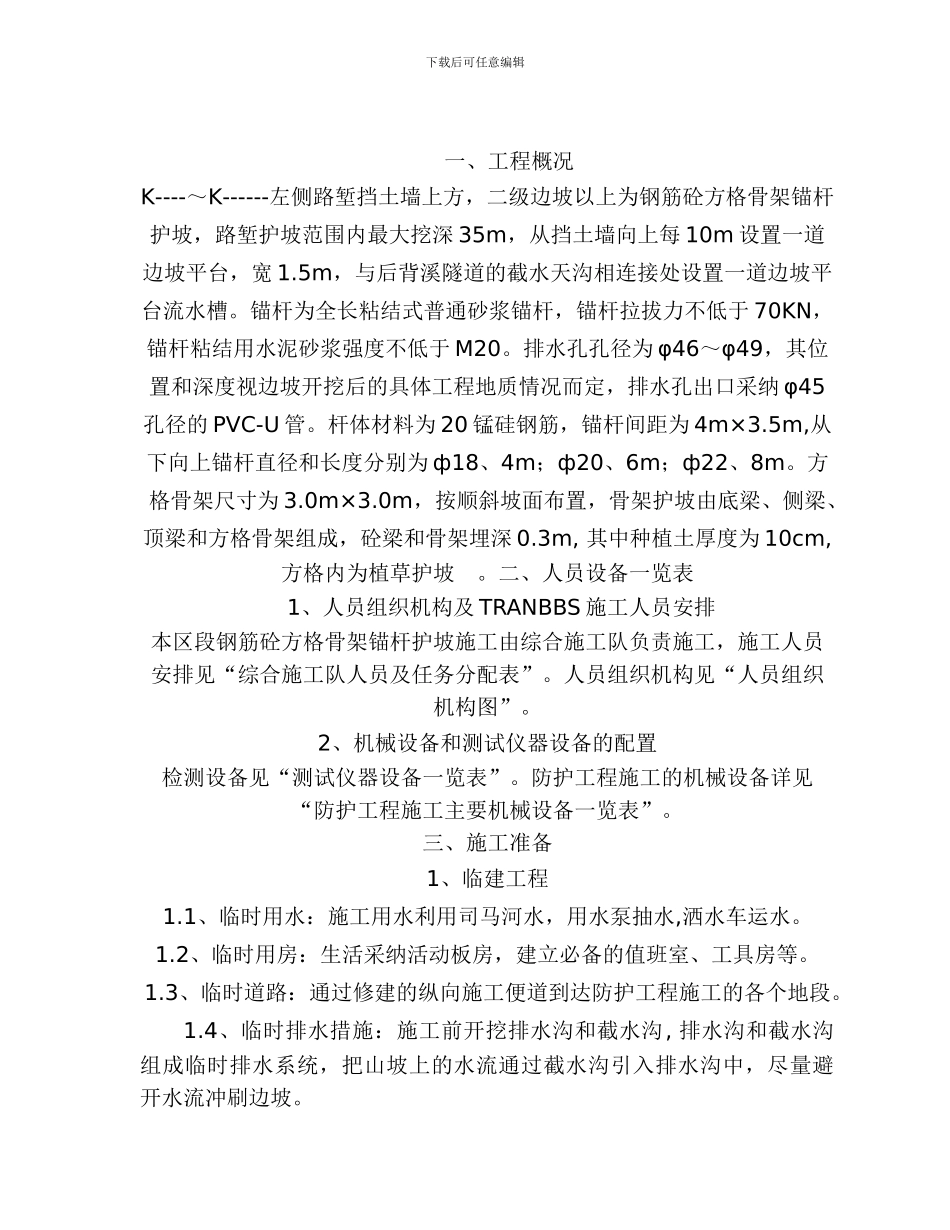

下载后可任意编辑一、工程概况K----～K------左侧路堑挡土墙上方，二级边坡以上为钢筋砼方格骨架锚杆护坡，路堑护坡范围内最大挖深 35m，从挡土墙向上每 10m 设置一道边坡平台，宽 1.5m，与后背溪隧道的截水天沟相连接处设置一道边坡平台流水槽。锚杆为全长粘结式普通砂浆锚杆，锚杆拉拔力不低于 70KN，锚杆粘结用水泥砂浆强度不低于 M20。排水孔孔径为 φ46～φ49，其位置和深度视边坡开挖后的具体工程地质情况而定，排水孔出口采纳 φ45孔径的 PVC-U 管。杆体材料为 20 锰硅钢筋，锚杆间距为 4m×3.5m,从下向上锚杆直径和长度分别为 ф18、4m；ф20、6m；ф22、8m。方格骨架尺寸为 3.0m×3.0m，按顺斜坡面布置，骨架护坡由底梁、侧梁、顶梁和方格骨架组成，砼梁和骨架埋深 0.3m, 其中种植土厚度为 10cm,方格内为植草护坡 。二、人员设备一览表1、人员组织机构及 TRANBBS 施工人员安排本区段钢筋砼方格骨架锚杆护坡施工由综合施工队负责施工，施工人员安排见“综合施工队人员及任务分配表”。人员组织机构见“人员组织机构图”。2、机械设备和测试仪器设备的配置检测设备见“测试仪器设备一览表”。防护工程施工的机械设备详见“防护工程施工主要机械设备一览表”。三、施工准备1、临建工程1.1、临时用水：施工用水利用司马河水，用水泵抽水,洒水车运水。1.2、临时用房：生活采纳活动板房，建立必备的值班室、工具房等。1.3、临时道路：通过修建的纵向施工便道到达防护工程施工的各个地段。1.4、临时排水措施：施工前开挖排水沟和截水沟, 排水沟和截水沟组成临时排水系统，把山坡上的水流通过截水沟引入排水沟中，尽量避开水流冲刷边坡。下载后可任意编辑1.5、临时用地：临时占用的林地，使用完后，进行平整植树绿化后退还；或覆盖种植土改作农田后退还；四周作好排水设施及防护设施，确保退还后的临时占地归还后能长期正常使用。对于当地政府另有要求的，按要求办理后退还。2、施工准备2.1、试验准备：锚杆材料性能试验、钢筋性能试验；粗、细集料性能试验；砂浆、砼配合比试验。锚杆材料按规定逐批进行检验，锚杆要在施工场地加工车间制作，并试装配，以确保质量。2.2、施工测量放样：防护工程施工紧跟路堑开挖施工进行，根据路堑TRANBBS 设计开挖坡面，放出边坡平台位置，根据设计要求和围岩情况定出钻孔孔位，做出标记。四、施工工艺4.1、锚杆施工工艺路堑边坡按设计要求清理好后，开始进行锚杆施工作业。锚杆施工工艺...
