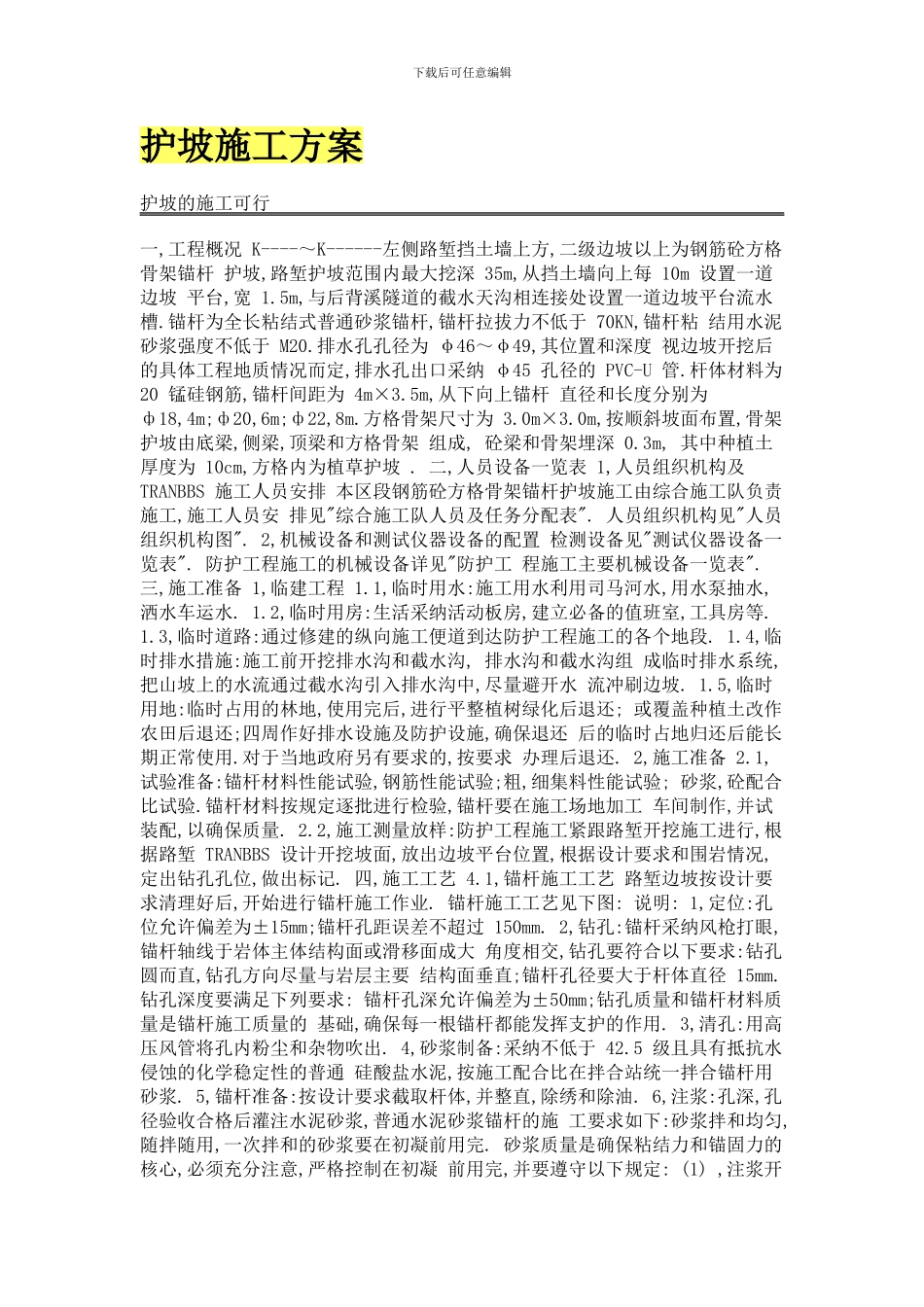

下载后可任意编辑护坡施工方案 护坡的施工可行 一,工程概况 K----～K------左侧路堑挡土墙上方,二级边坡以上为钢筋砼方格骨架锚杆 护坡,路堑护坡范围内最大挖深 35m,从挡土墙向上每 10m 设置一道边坡 平台,宽 1.5m,与后背溪隧道的截水天沟相连接处设置一道边坡平台流水 槽.锚杆为全长粘结式普通砂浆锚杆,锚杆拉拔力不低于 70KN,锚杆粘 结用水泥砂浆强度不低于 M20.排水孔孔径为 φ46～φ49,其位置和深度 视边坡开挖后的具体工程地质情况而定,排水孔出口采纳 φ45 孔径的 PVC-U 管.杆体材料为 20 锰硅钢筋,锚杆间距为 4m×3.5m,从下向上锚杆 直径和长度分别为 ф18,4m;ф20,6m;ф22,8m.方格骨架尺寸为 3.0m×3.0m,按顺斜坡面布置,骨架护坡由底梁,侧梁,顶梁和方格骨架 组成, 砼梁和骨架埋深 0.3m, 其中种植土厚度为 10cm,方格内为植草护坡 . 二,人员设备一览表 1,人员组织机构及 TRANBBS 施工人员安排 本区段钢筋砼方格骨架锚杆护坡施工由综合施工队负责施工,施工人员安 排见"综合施工队人员及任务分配表". 人员组织机构见"人员组织机构图". 2,机械设备和测试仪器设备的配置 检测设备见"测试仪器设备一览表". 防护工程施工的机械设备详见"防护工 程施工主要机械设备一览表". 三,施工准备 1,临建工程 1.1,临时用水:施工用水利用司马河水,用水泵抽水,洒水车运水. 1.2,临时用房:生活采纳活动板房,建立必备的值班室,工具房等. 1.3,临时道路:通过修建的纵向施工便道到达防护工程施工的各个地段. 1.4,临时排水措施:施工前开挖排水沟和截水沟, 排水沟和截水沟组 成临时排水系统,把山坡上的水流通过截水沟引入排水沟中,尽量避开水 流冲刷边坡. 1.5,临时用地:临时占用的林地,使用完后,进行平整植树绿化后退还; 或覆盖种植土改作农田后退还;四周作好排水设施及防护设施,确保退还 后的临时占地归还后能长期正常使用.对于当地政府另有要求的,按要求 办理后退还. 2,施工准备 2.1,试验准备:锚杆材料性能试验,钢筋性能试验;粗,细集料性能试验; 砂浆,砼配合比试验.锚杆材料按规定逐批进行检验,锚杆要在施工场地加工 车间制作,并试装配,以确保质量. 2.2,施工测量放样:防护工程施工紧跟路堑开挖施工进行,根据路堑 TRANBBS 设计开挖坡面,放出边坡平台位置,根据设计要求和围岩情况, 定出钻孔孔位,做出标记. 四,施工工艺 4.1,锚杆施工工艺 路堑边坡按设计要求清理好后,开始进行锚杆施工作业. 锚杆施工...
