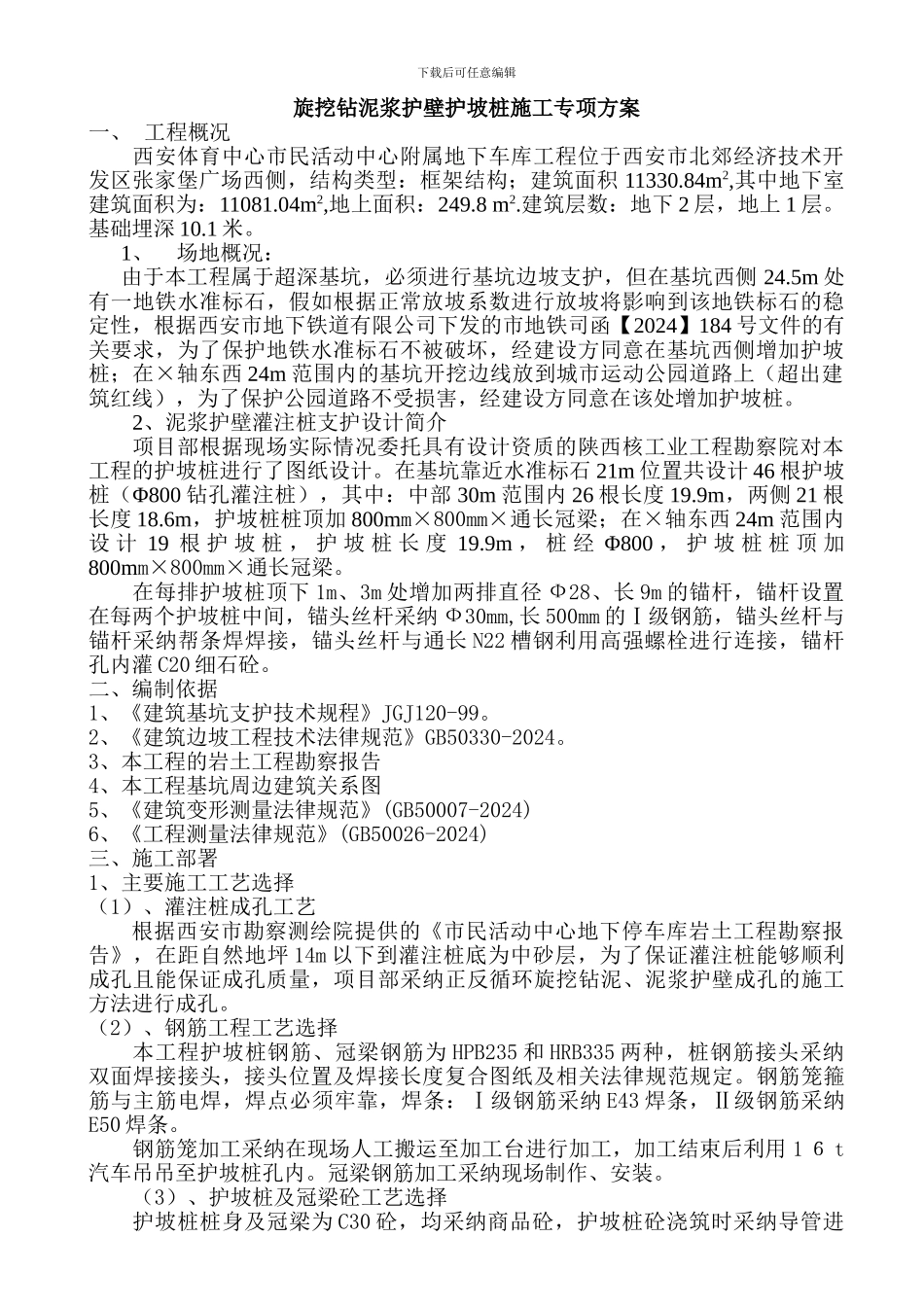

下载后可任意编辑旋挖钻泥浆护壁护坡桩施工专项方案一、 工程概况西安体育中心市民活动中心附属地下车库工程位于西安市北郊经济技术开发区张家堡广场西侧，结构类型：框架结构；建筑面积 11330.84m2,其中地下室建筑面积为：11081.04m2,地上面积：249.8 m2.建筑层数：地下 2 层，地上 1 层。基础埋深 10.1 米。1、场地概况：由于本工程属于超深基坑，必须进行基坑边坡支护，但在基坑西侧 24.5m 处有一地铁水准标石，假如根据正常放坡系数进行放坡将影响到该地铁标石的稳定性，根据西安市地下铁道有限公司下发的市地铁司函【2024】184 号文件的有关要求，为了保护地铁水准标石不被破坏，经建设方同意在基坑西侧增加护坡桩；在×轴东西 24m 范围内的基坑开挖边线放到城市运动公园道路上（超出建筑红线），为了保护公园道路不受损害，经建设方同意在该处增加护坡桩。2、泥浆护壁灌注桩支护设计简介项目部根据现场实际情况委托具有设计资质的陕西核工业工程勘察院对本工程的护坡桩进行了图纸设计。在基坑靠近水准标石 21m 位置共设计 46 根护坡桩（Φ800 钻孔灌注桩），其中：中部 30m 范围内 26 根长度 19.9m，两侧 21 根长度 18.6m，护坡桩桩顶加 800mm×800mm×通长冠梁；在×轴东西 24m 范围内设 计 19 根 护 坡 桩 ， 护 坡 桩 长 度 19.9m ， 桩 经 Φ800 ， 护 坡 桩 桩 顶 加800mm×800mm×通长冠梁。在每排护坡桩顶下 1m、3m 处增加两排直径 Ф28、长 9m 的锚杆，锚杆设置在每两个护坡桩中间，锚头丝杆采纳 Ф30mm,长 500mm 的Ⅰ级钢筋，锚头丝杆与锚杆采纳帮条焊焊接，锚头丝杆与通长 N22 槽钢利用高强螺栓进行连接，锚杆孔内灌 C20 细石砼。二、编制依据1、《建筑基坑支护技术规程》JGJ120-99。2、《建筑边坡工程技术法律规范》GB50330-2024。3、本工程的岩土工程勘察报告4、本工程基坑周边建筑关系图5、《建筑变形测量法律规范》(GB50007-2024)6、《工程测量法律规范》(GB50026-2024)三、施工部署1、主要施工工艺选择（1）、灌注桩成孔工艺根据西安市勘察测绘院提供的《市民活动中心地下停车库岩土工程勘察报告》，在距自然地坪 14m 以下到灌注桩底为中砂层，为了保证灌注桩能够顺利成孔且能保证成孔质量，项目部采纳正反循环旋挖钻泥、泥浆护壁成孔的施工方法进行成孔。（2）、钢筋工程工艺选择本工程护坡桩钢筋、冠梁钢筋为 HPB235 和 HRB335 两种，桩钢筋接头...
