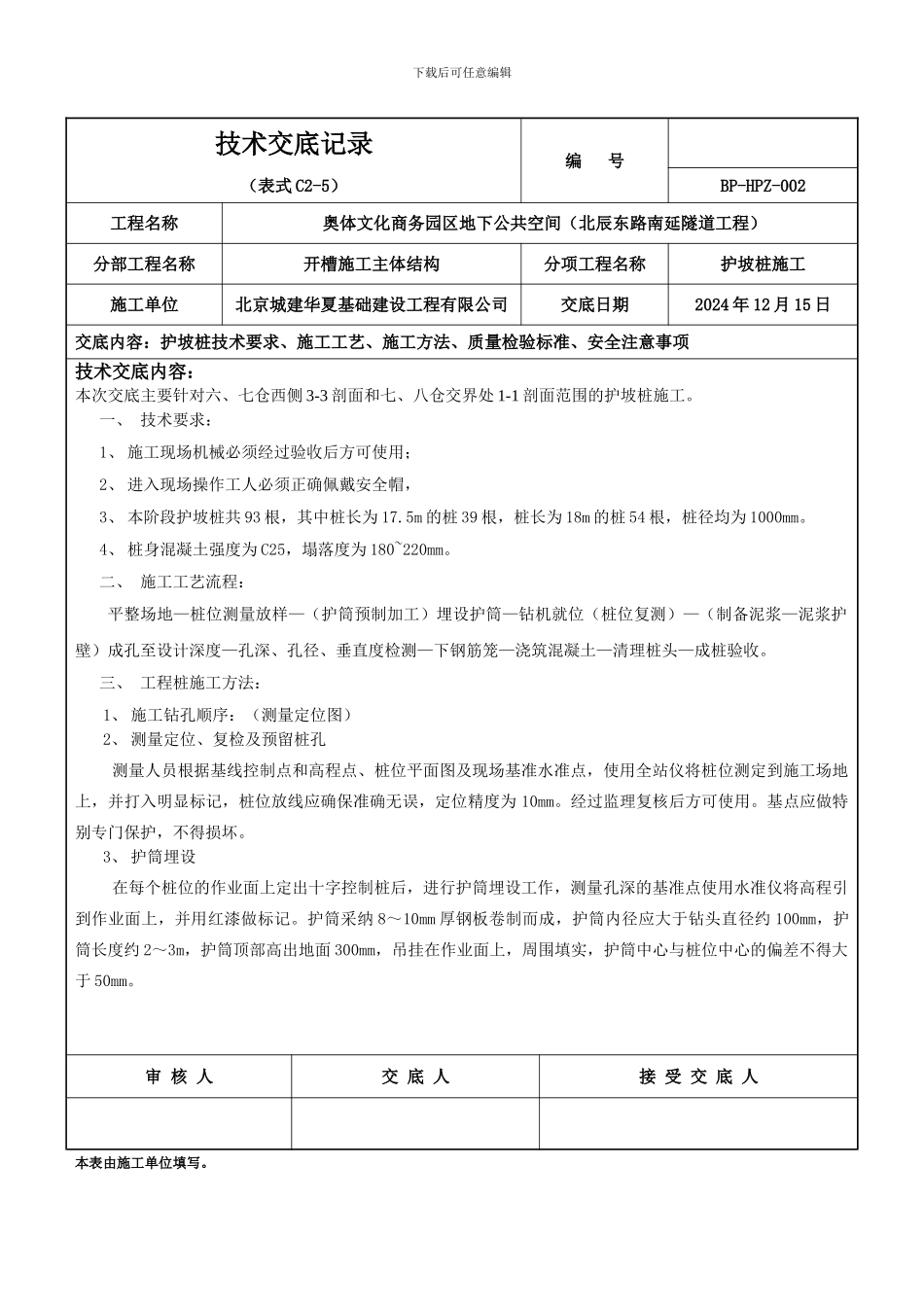

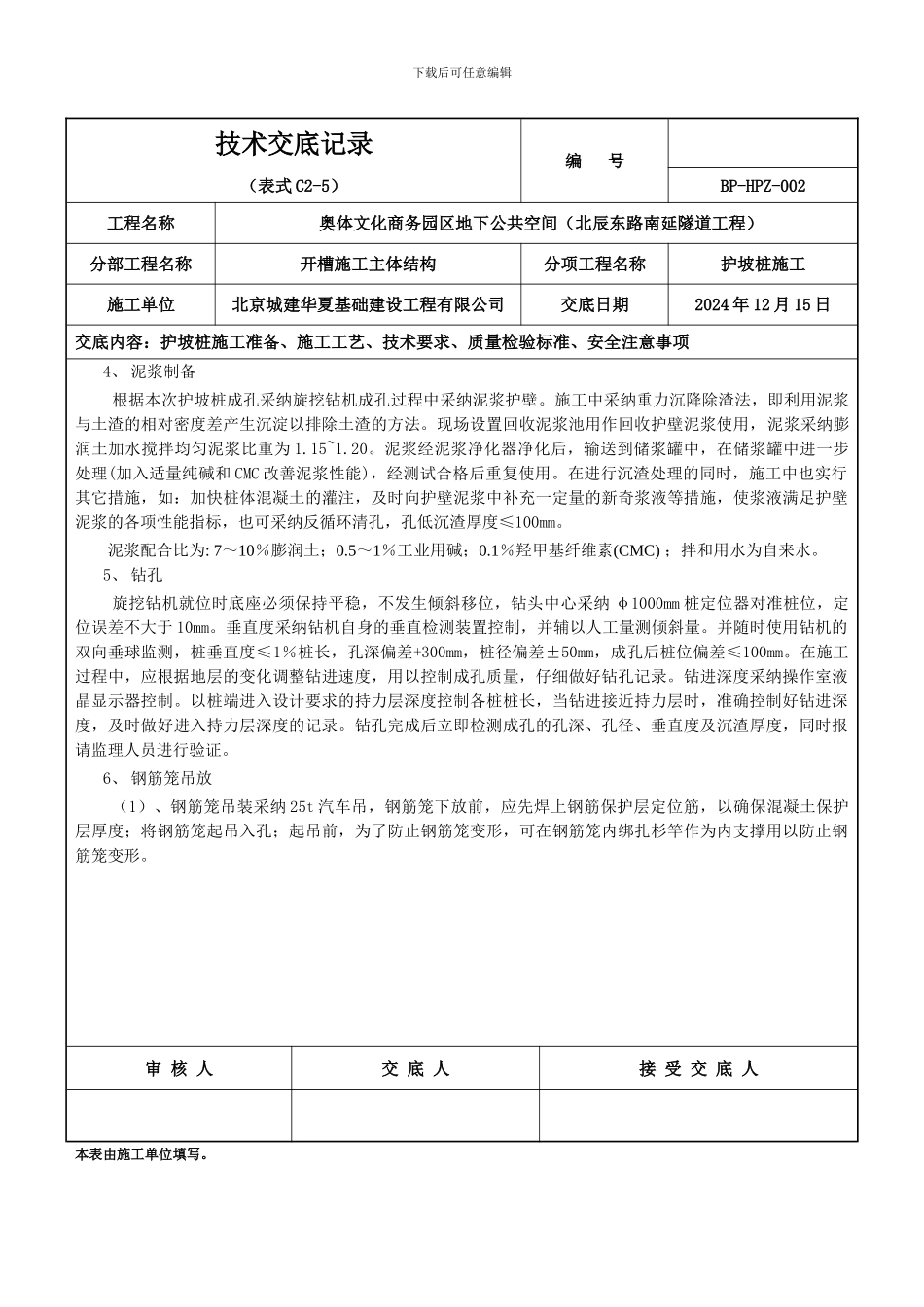

下载后可任意编辑技术交底记录编 号 （表式 C2-5）BP-HPZ-002 工程名称 奥体文化商务园区地下公共空间（北辰东路南延隧道工程） 分部工程名称开槽施工主体结构分项工程名称护坡桩施工施工单位北京城建华夏基础建设工程有限公司 交底日期2024 年 12 月 15 日交底内容：护坡桩技术要求、施工工艺、施工方法、质量检验标准、安全注意事项技术交底内容：本次交底主要针对六、七仓西侧 3-3 剖面和七、八仓交界处 1-1 剖面范围的护坡桩施工。一、 技术要求：1、 施工现场机械必须经过验收后方可使用；2、 进入现场操作工人必须正确佩戴安全帽，3、 本阶段护坡桩共 93 根，其中桩长为 17.5m 的桩 39 根，桩长为 18m 的桩 54 根，桩径均为 1000mm。4、 桩身混凝土强度为 C25，塌落度为 180~220mm。二、 施工工艺流程：平整场地—桩位测量放样—（护筒预制加工）埋设护筒—钻机就位（桩位复测）—（制备泥浆—泥浆护壁）成孔至设计深度—孔深、孔径、垂直度检测—下钢筋笼—浇筑混凝土—清理桩头—成桩验收。三、 工程桩施工方法：1、 施工钻孔顺序：（测量定位图）2、 测量定位、复检及预留桩孔测量人员根据基线控制点和高程点、桩位平面图及现场基准水准点，使用全站仪将桩位测定到施工场地上，并打入明显标记，桩位放线应确保准确无误，定位精度为 10mm。经过监理复核后方可使用。基点应做特别专门保护，不得损坏。3、 护筒埋设在每个桩位的作业面上定出十字控制桩后，进行护筒埋设工作，测量孔深的基准点使用水准仪将高程引到作业面上，并用红漆做标记。护筒采纳 8～10mm 厚钢板卷制而成，护筒内径应大于钻头直径约 100mm，护筒长度约 2～3m，护筒顶部高出地面 300mm，吊挂在作业面上，周围填实，护筒中心与桩位中心的偏差不得大于 50mm。审 核 人交 底 人接 受 交 底 人本表由施工单位填写。下载后可任意编辑技术交底记录编 号 （表式 C2-5）BP-HPZ-002 工程名称 奥体文化商务园区地下公共空间（北辰东路南延隧道工程） 分部工程名称开槽施工主体结构分项工程名称护坡桩施工施工单位北京城建华夏基础建设工程有限公司 交底日期2024 年 12 月 15 日交底内容：护坡桩施工准备、施工工艺、技术要求、质量检验标准、安全注意事项4、 泥浆制备根据本次护坡桩成孔采纳旋挖钻机成孔过程中采纳泥浆护壁。施工中采纳重力沉降除渣法，即利用泥浆与土渣的相对密度差产生沉淀以排除土渣的方法...
