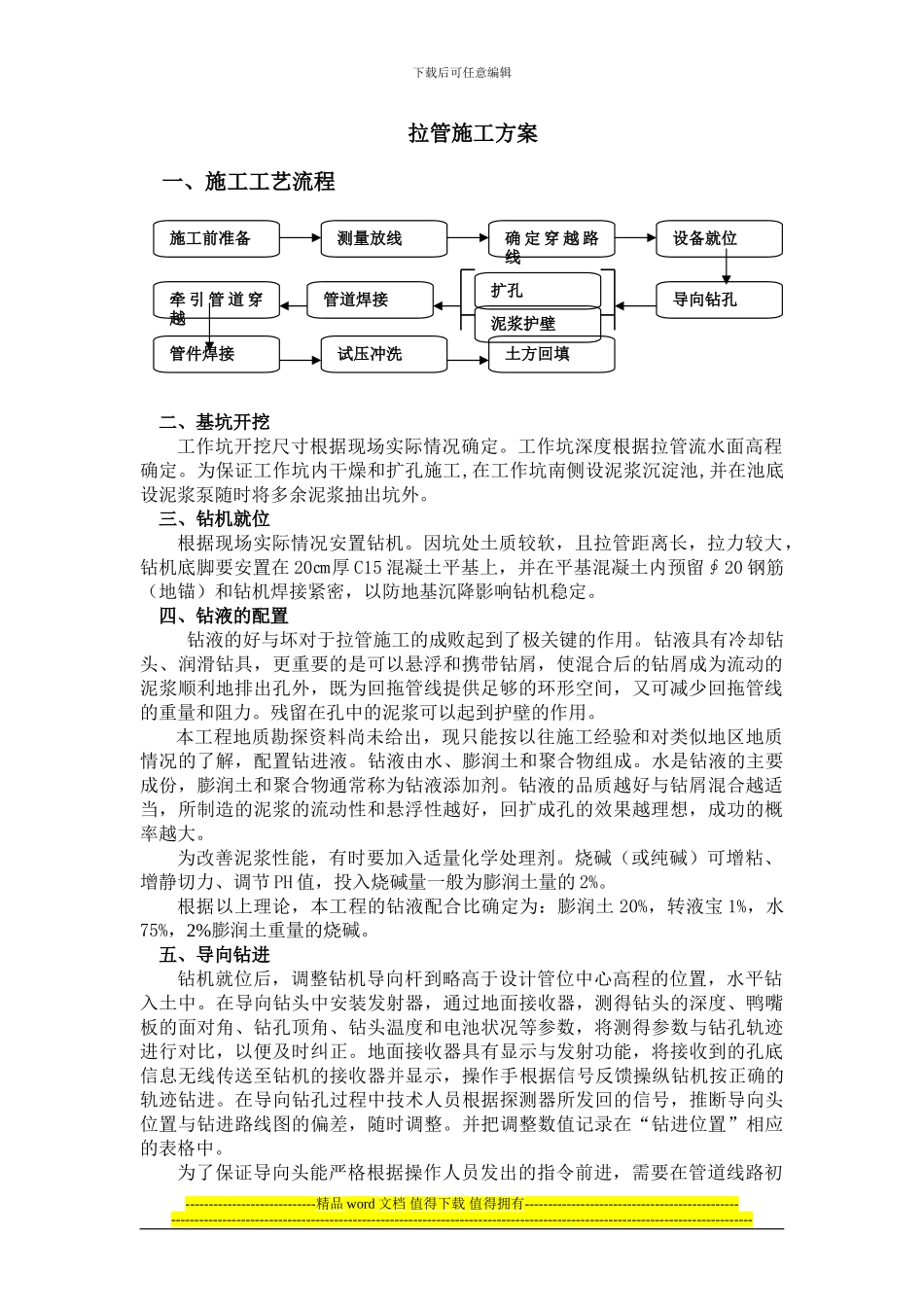

下载后可任意编辑拉管施工方案一、施工工艺流程二、基坑开挖工作坑开挖尺寸根据现场实际情况确定。工作坑深度根据拉管流水面高程确定。为保证工作坑内干燥和扩孔施工,在工作坑南侧设泥浆沉淀池,并在池底设泥浆泵随时将多余泥浆抽出坑外。三、钻机就位根据现场实际情况安置钻机。因坑处土质较软，且拉管距离长，拉力较大，钻机底脚要安置在 20㎝厚 C15 混凝土平基上，并在平基混凝土内预留∮20 钢筋（地锚）和钻机焊接紧密，以防地基沉降影响钻机稳定。四、钻液的配置 钻液的好与坏对于拉管施工的成败起到了极关键的作用。钻液具有冷却钻头、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的环形空间，又可减少回拖管线的重量和阻力。残留在孔中的泥浆可以起到护壁的作用。本工程地质勘探资料尚未给出，现只能按以往施工经验和对类似地区地质情况的了解，配置钻进液。钻液由水、膨润土和聚合物组成。水是钻液的主要成份，膨润土和聚合物通常称为钻液添加剂。钻液的品质越好与钻屑混合越适当，所制造的泥浆的流动性和悬浮性越好，回扩成孔的效果越理想，成功的概率越大。为改善泥浆性能，有时要加入适量化学处理剂。烧碱（或纯碱）可增粘、增静切力、调节 PH 值，投入烧碱量一般为膨润土量的 2%。根据以上理论，本工程的钻液配合比确定为：膨润土 20%，转液宝 1%，水75%，2%膨润土重量的烧碱。五、导向钻进 钻机就位后，调整钻机导向杆到略高于设计管位中心高程的位置，水平钻入土中。在导向钻头中安装发射器，通过地面接收器，测得钻头的深度、鸭嘴板的面对角、钻孔顶角、钻头温度和电池状况等参数，将测得参数与钻孔轨迹进行对比，以便及时纠正。地面接收器具有显示与发射功能，将接收到的孔底信息无线传送至钻机的接收器并显示，操作手根据信号反馈操纵钻机按正确的轨迹钻进。在导向钻孔过程中技术人员根据探测器所发回的信号，推断导向头位置与钻进路线图的偏差，随时调整。并把调整数值记录在“钻进位置”相应的表格中。为了保证导向头能严格根据操作人员发出的指令前进，需要在管道线路初----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------施工前准备测量放线确 定...
