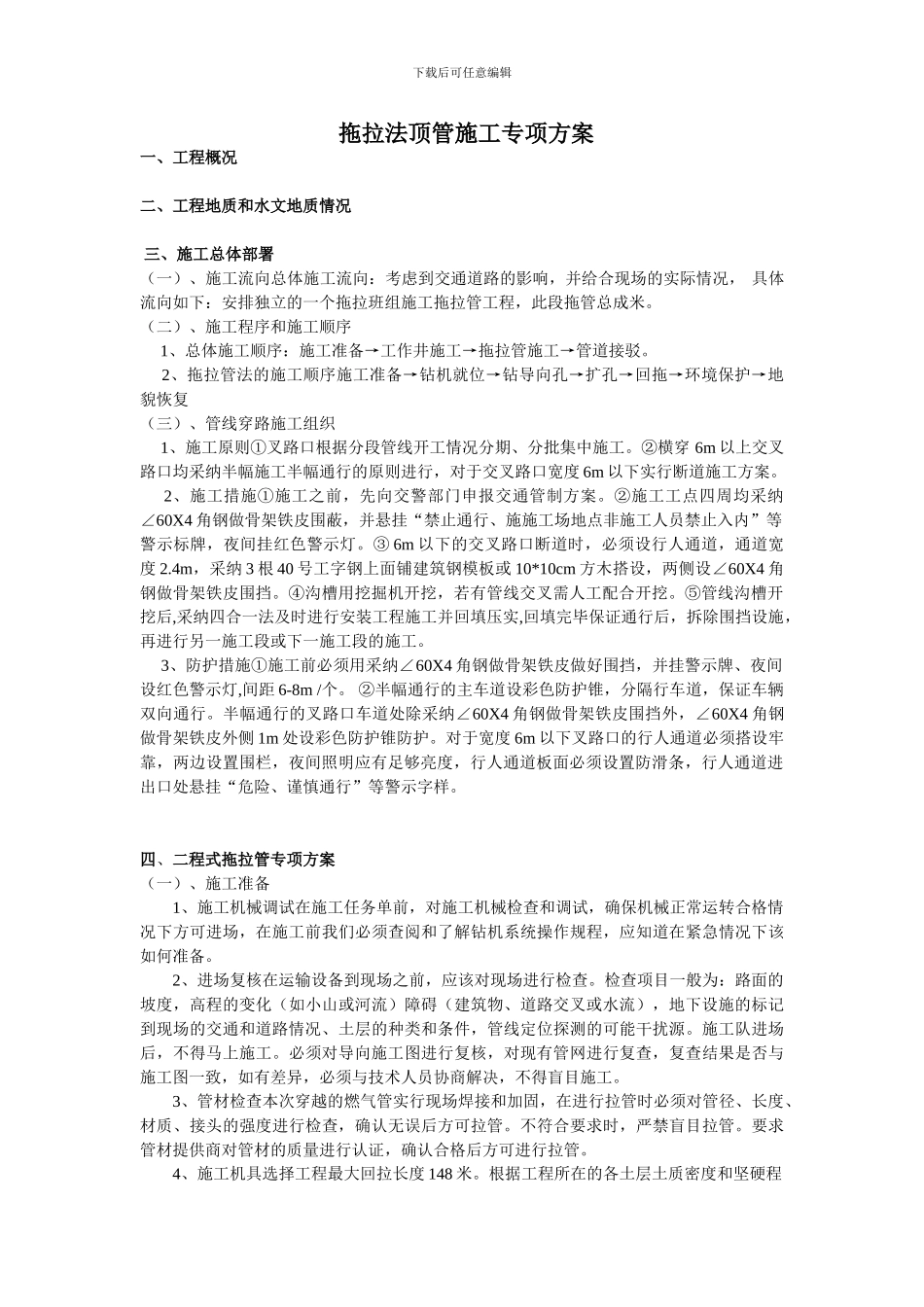

下载后可任意编辑 拖拉法顶管施工专项方案一、工程概况 二、工程地质和水文地质情况 三、施工总体部署（一）、施工流向总体施工流向：考虑到交通道路的影响，并给合现场的实际情况， 具体流向如下：安排独立的一个拖拉班组施工拖拉管工程，此段拖管总成米
（二）、施工程序和施工顺序 1、总体施工顺序：施工准备→工作井施工→拖拉管施工→管道接驳
2、拖拉管法的施工顺序施工准备→钻机就位→钻导向孔→扩孔→回拖→环境保护→地貌恢复（三）、管线穿路施工组织 1、施工原则①叉路口根据分段管线开工情况分期、分批集中施工
②横穿 6m 以上交叉路口均采纳半幅施工半幅通行的原则进行，对于交叉路口宽度 6m 以下实行断道施工方案
2、施工措施①施工之前，先向交警部门申报交通管制方案
②施工工点四周均采纳∠60X4 角钢做骨架铁皮围蔽，并悬挂“禁止通行、施施工场地点非施工人员禁止入内”等警示标牌，夜间挂红色警示灯
③ 6m 以下的交叉路口断道时，必须设行人通道，通道宽度 2
4m，采纳 3 根 40 号工字钢上面铺建筑钢模板或 10*10cm 方木搭设，两侧设∠60X4 角钢做骨架铁皮围挡
④沟槽用挖掘机开挖，若有管线交叉需人工配合开挖
⑤管线沟槽开挖后,采纳四合一法及时进行安装工程施工并回填压实,回填完毕保证通行后，拆除围挡设施，再进行另一施工段或下一施工段的施工
3、防护措施①施工前必须用采纳∠60X4 角钢做骨架铁皮做好围挡，并挂警示牌、夜间设红色警示灯,间距 6-8m /个
②半幅通行的主车道设彩色防护锥，分隔行车道，保证车辆双向通行
半幅通行的叉路口车道处除采纳∠60X4 角钢做骨架铁皮围挡外，∠60X4 角钢做骨架铁皮外侧 1m 处设彩色防护锥防护
对于宽度 6m 以下叉路口的行人通道必须搭设牢靠，两边设置围栏，夜间照明应有足够亮度，行人通道板面必须设置防滑条，行人通道进出口处悬挂“危险
