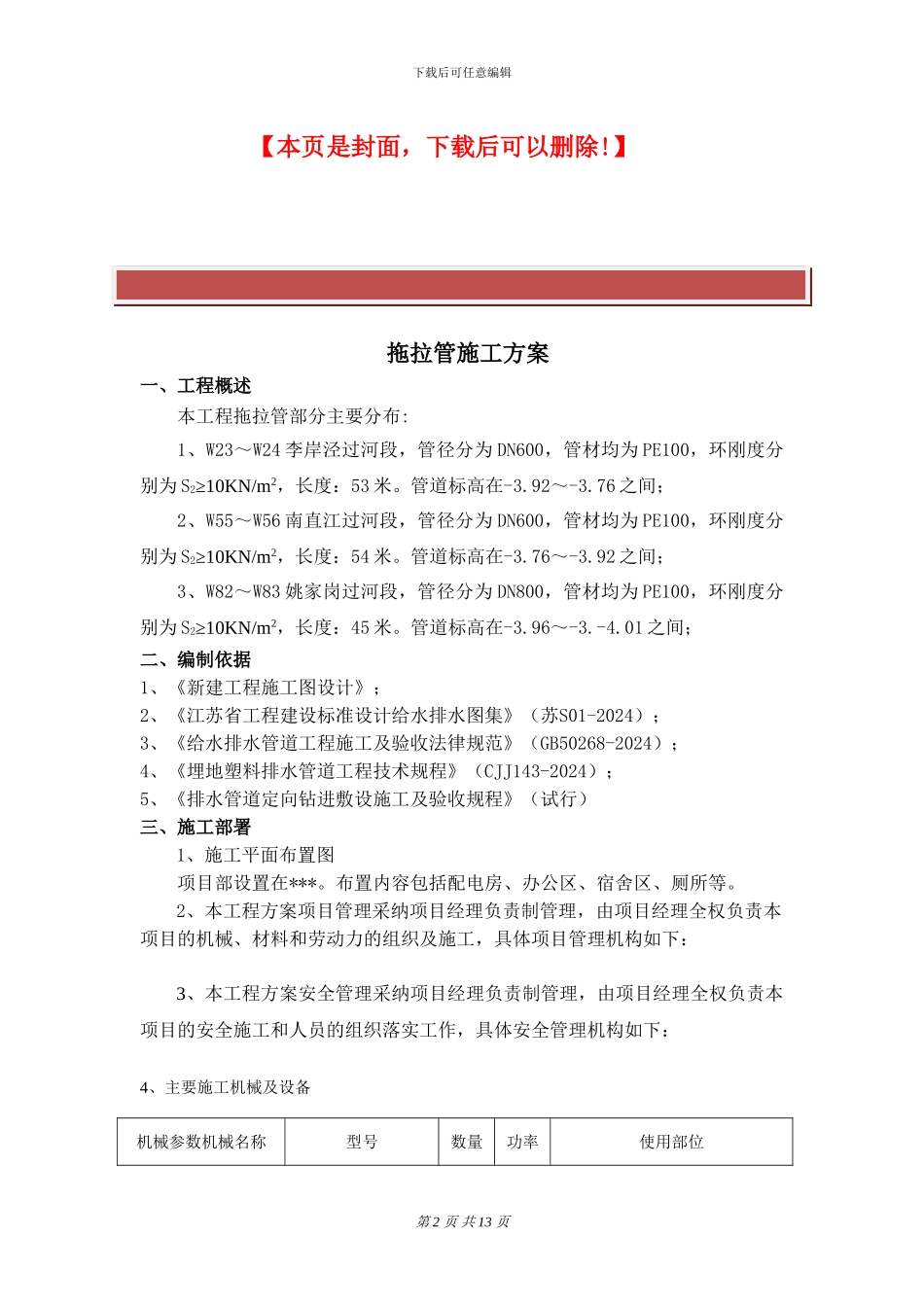

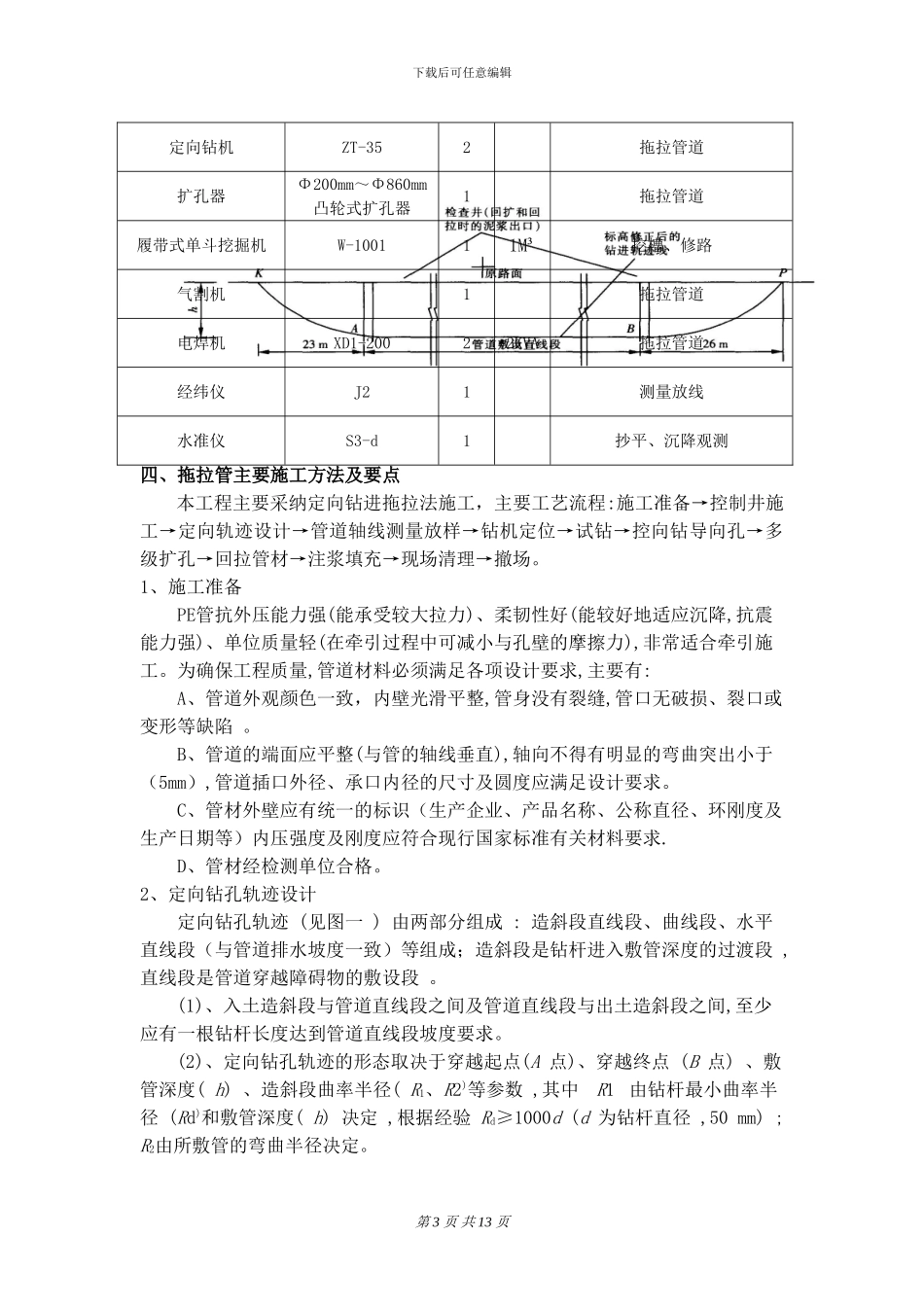

下载后可任意编辑 精品文档下载 第 1 页 共 13 页最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】 拖拉管施工方案一、工程概述本工程拖拉管部分主要分布:1、W23～W24 李岸泾过河段，管径分为 DN600，管材均为 PE100，环刚度分别为 S2≥10KN/m2，长度：53 米。管道标高在-3.92～-3.76 之间；2、W55～W56 南直江过河段，管径分为 DN600，管材均为 PE100，环刚度分别为 S2≥10KN/m2，长度：54 米。管道标高在-3.76～-3.92 之间；3、W82～W83 姚家岗过河段，管径分为 DN800，管材均为 PE100，环刚度分别为 S2≥10KN/m2，长度：45 米。管道标高在-3.96～-3.-4.01 之间；二、编制依据1、《新建工程施工图设计》；2、《江苏省工程建设标准设计给水排水图集》（苏S01-2024）；3、《给水排水管道工程施工及验收法律规范》（GB50268-2024）；4、《埋地塑料排水管道工程技术规程》（CJJ143-2024）；5、《排水管道定向钻进敷设施工及验收规程》（试行）三、施工部署1、施工平面布置图项目部设置在***。布置内容包括配电房、办公区、宿舍区、厕所等。 2、本工程方案项目管理采纳项目经理负责制管理，由项目经理全权负责本项目的机械、材料和劳动力的组织及施工，具体项目管理机构如下：3、本工程方案安全管理采纳项目经理负责制管理，由项目经理全权负责本项目的安全施工和人员的组织落实工作，具体安全管理机构如下：4、主要施工机械及设备机械参数机械名称型号数量功率使用部位第 2 页 共 13 页下载后可任意编辑定向钻机ZT-352拖拉管道扩孔器Φ200mm～Φ860mm凸轮式扩孔器1拖拉管道履带式单斗挖掘机W-100111M³挖槽、修路气割机1拖拉管道电焊机XD1-20022KVA拖拉管道经纬仪J21测量放线水准仪S3-d1抄平、沉降观测四、拖拉管主要施工方法及要点本工程主要采纳定向钻进拖拉法施工，主要工艺流程:施工准备→控制井施工→定向轨迹设计→管道轴线测量放样→钻机定位→试钻→控向钻导向孔→多级扩孔→回拉管材→注浆填充→现场清理→撤场。1、施工准备PE管抗外压能力强(能承受较大拉力)、柔韧性好(能较好地适应沉降,抗震能力强)、单位质量轻(在牵引过程中可减小与孔壁的摩擦力),非常适合牵引施工。为确保工程质量,管道材料必须满足各项设计要求,主要有:A、管道外观颜色一致，内壁光滑平整,管身没有裂缝,管口无破损、裂口或变形等缺陷 。B、管道的端面应平整(与管的轴线垂直),轴向不得有明显...
