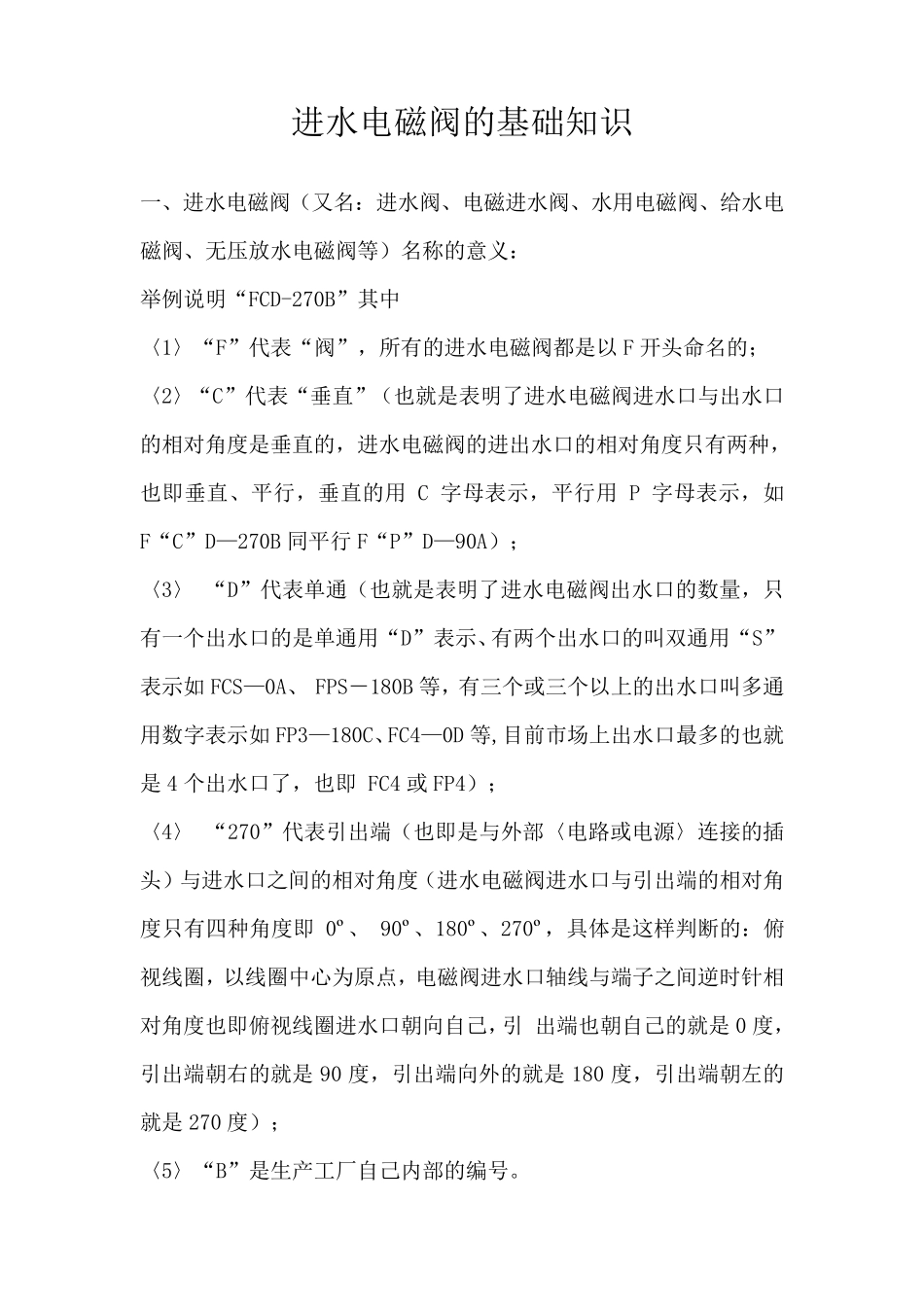

进水电磁阀的基础知识 一、进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义： 举例说明“FCD-270B”其中 〈1〉“F”代表“阀”，所有的进水电磁阀都是以F 开头命名的； 〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C 字母表示，平行用P 字母表示，如F“C”D—270B 同平行F“P”D—90A）； 〈3〉 “D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS－180B 等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D 等,目前市场上出水口最多的也就是4 个出水口了，也即 FC4 或FP4）； 〈4〉 “270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0º、 90º、180º、270º，具 体 是这 样 判 断 的：俯视 线 圈 ，以线 圈 中心 为 原 点 ，电磁阀进水口轴 线 与端子 之间逆 时 针 相对角度也即俯 视 线 圈 进水口朝 向 自 己 ，引 出端也朝 自 己 的就是0 度，引出端朝 右 的就是90 度，引出端向 外的就是180 度，引出端朝 左 的就是270 度）； 〈5〉“B”是生 产工厂自 己 内部的编号。 二、进水电磁阀的主要技术要求与检验标准同必要的认证 〈1〉额定电压：根据客户要求而定（一般为直流6V、12V、24V、110V；交流6V、12V、24V、110V、220V。） 〈2〉 动作压力范围：0.02~1.0Mpa（根据客户需要也可为无压内芯结构阀，这种大多用于容器放水或出水阀） 〈3〉工作电压范围：额定电压的±15% 〈4〉绝缘等级：E 〈5〉流量范围：根据客户而定（一般为0.35~35L/min） 〈6〉启动特性：进水口施加 0.8Mpa 水压，线圈施加额定电压的85%进行通断，无异常 〈7〉耐水压：进水口分别施加 0.02Mpa、0.8Mpa、1.96Mpa 静水压，在 1min、1min、5min 内无泄漏 〈8〉绝缘电阻：导电部分与非金属部分之间的绝缘电阻>100MΩ， 〈9〉电气强度：导电部分与非金属部分施加 AC2500V，1min 无闪络、无击穿 〈10〉线圈温升：进水阀在不通水的状态下，线圈施加额定电压，温度稳定后，线圈温升<70K 〈11〉层间绝缘：在峰值电压1500V，重复频率 2...
