拱桥支架施工方案VIP免费

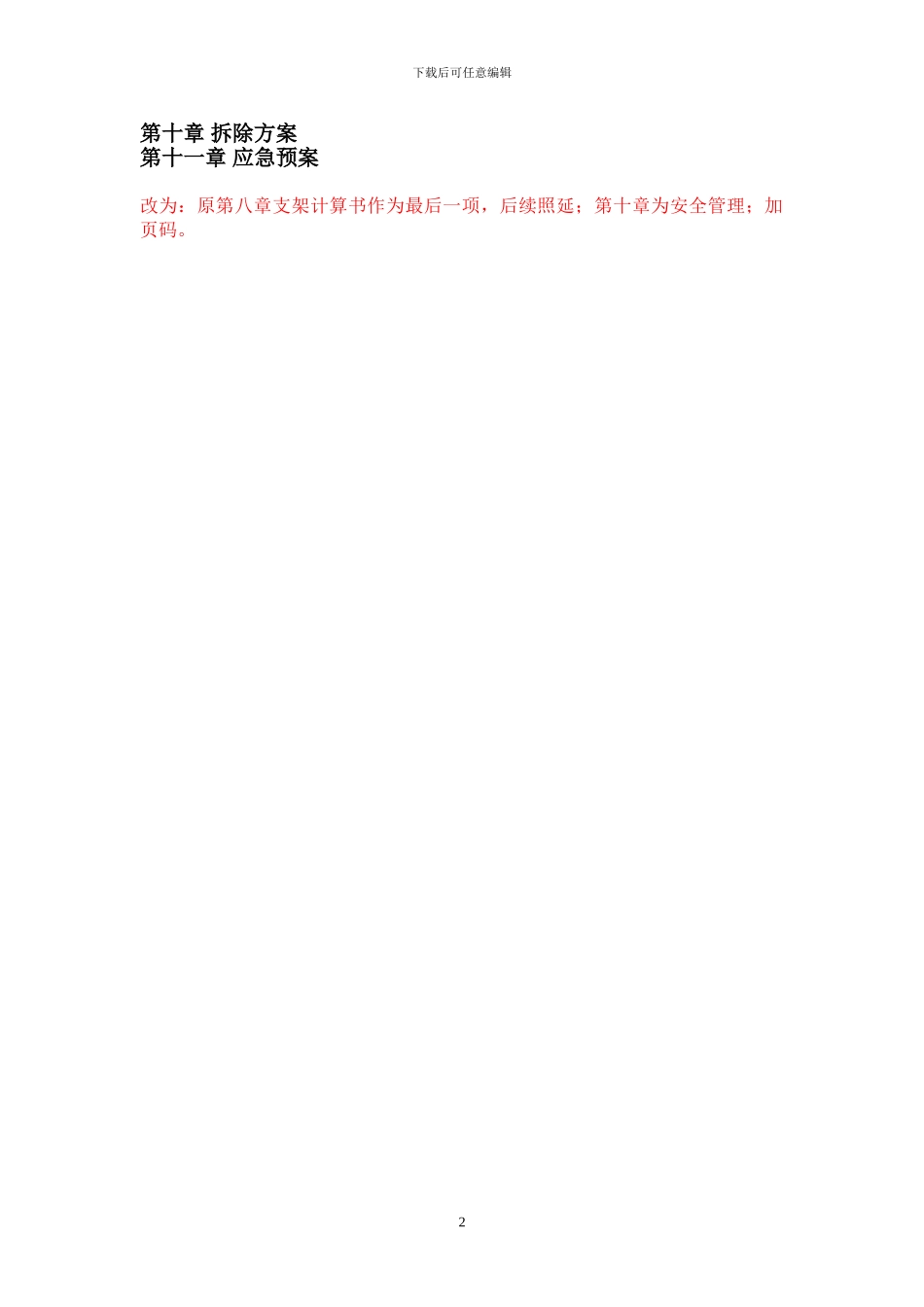

下载后可任意编辑金阳新区观山公园主、次干道景观桥梁工程主拱支架专项施工方案编 制 人： 编制时间： 编制单位： 审 核 人: 审 批 人: 目 录第一章 工程概况第二章 编制原则及编制依据第三章 施工安排第四章 施工进度计划第五章 劳动力及材料安排第六章 主要施工方法及工艺要求第七章 支架预压第八章 支架计算书第九章 砼浇筑方案1下载后可任意编辑第十章 拆除方案第十一章 应急预案改为：原第八章支架计算书作为最后一项，后续照延；第十章为安全管理；加页码。2下载后可任意编辑第 1 章 工程概况 本工程位于贵阳市金阳新区观山公园内，5#、7#桥为现浇混凝土拱桥，主拱为钢筋混凝土板拱，拱轴线均采纳等截面悬链线，矢跨比均为 1/5，拱轴系数均为 3.142，截面高度为 0.7m，0#桥台和 3#桥台均采纳 U 型桥台，明挖扩大基础，1#桥墩~2#桥墩均为实体桥墩，腹拱为圆弧钢筋混凝土板拱，净跨径为 2.25m，矢跨比为 1/5，截面高度为 0.3m。 7#桥主拱圈净跨径均为 30m,主拱为钢筋混凝土板拱，拱轴线均采纳等截面悬链线，矢跨比均为 1/5，拱轴系数均为1.756，截面高度为 0.8m，0#桥台和 4#桥台均采纳 U 型桥台，明挖扩大基础，1#桥墩~3#桥墩均为实体桥墩，其中 2#桥墩为单向推力墩，基础均为明挖扩大基础，腹拱为圆弧钢筋混凝土板拱，净跨径为 3.5m，矢跨比为 1/5，截面高度为 0.3m， 。主要工程结构概况如下：序号名称全长桥宽主拱跨度矢高跨数15 号桥746.8193.8327 号桥1426.8306.04 3下载后可任意编辑第 2 章 编制原则及编制依据1）、编制原则：本工程考虑到施工工期、质量、安全等要求，故在选择方案时，应充分考虑以下几点：架体的结构设计，力求做到结构要安全可靠，造价经济合理。在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。选用材料时，力求做到常见通用、可周转利用，便于保养维修。结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。综合以上几点，脚手架的搭设，还必须符合《建筑施工安全检查标准》 (JGJ59-99) 等检查标准要求，要符合相关文明标化施工场地的有关标准。结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采纳扣件式满堂支架施工方案。2）、编制依据：1、《金阳新区观山公园主、次干道桥梁工程》设计图纸2、施工组织设计及施工现场实际情况3、施工合同4、相关法律法规：《建筑工程...
