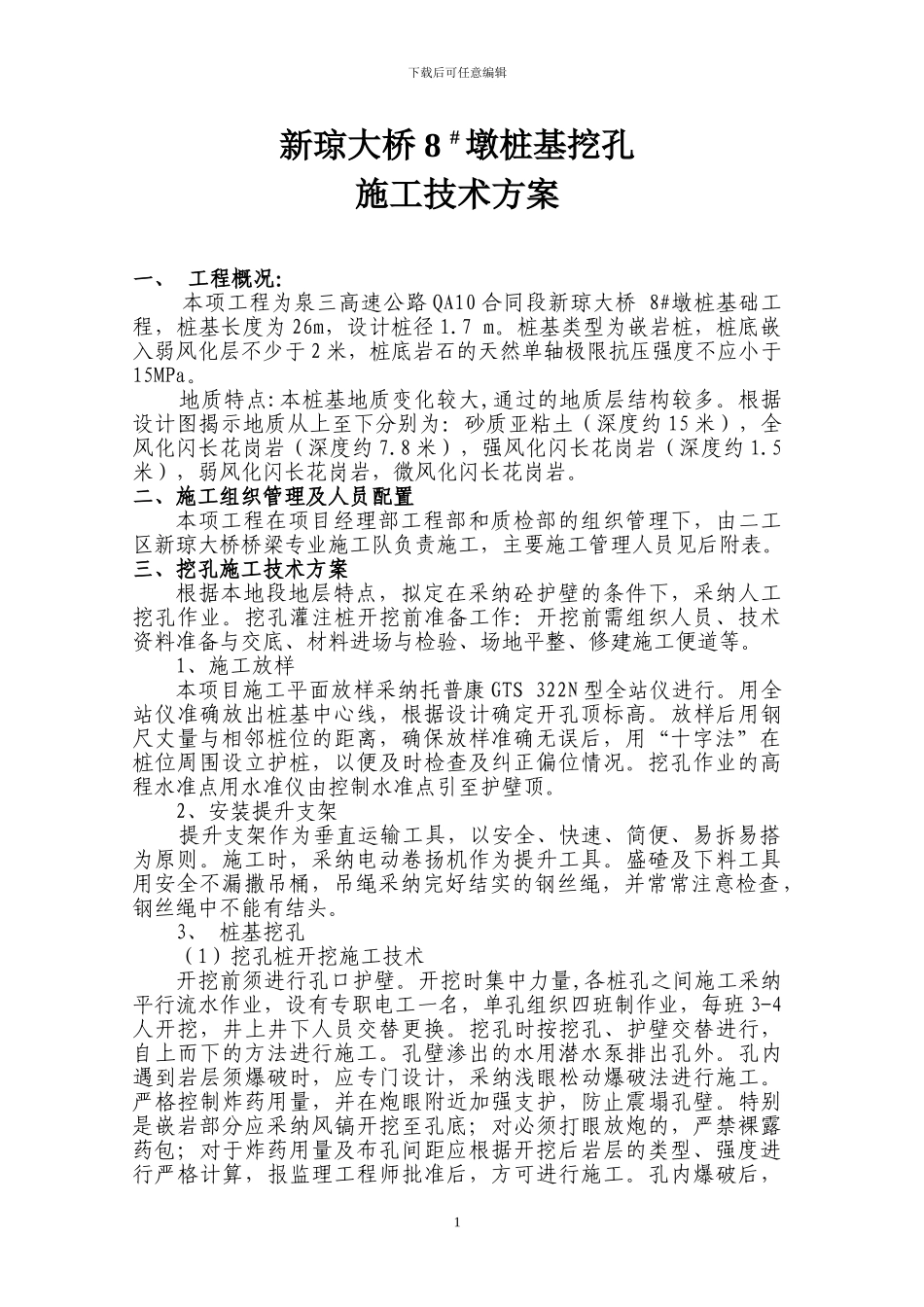

下载后可任意编辑新琼大桥 8 # 墩桩基挖孔施工技术方案一、 工程概况：本项工程为泉三高速公路 QA10 合同段新琼大桥 8#墩桩基础工程，桩基长度为 26m，设计桩径 1.7 m。桩基类型为嵌岩桩，桩底嵌入弱风化层不少于 2 米，桩底岩石的天然单轴极限抗压强度不应小于15MPa。地质特点:本桩基地质变化较大,通过的地质层结构较多。根据设计图揭示地质从上至下分别为：砂质亚粘土（深度约 15 米），全风化闪长花岗岩（深度约 7.8 米），强风化闪长花岗岩（深度约 1.5米），弱风化闪长花岗岩，微风化闪长花岗岩。二、施工组织管理及人员配置本项工程在项目经理部工程部和质检部的组织管理下，由二工区新琼大桥桥梁专业施工队负责施工，主要施工管理人员见后附表。三、挖孔施工技术方案根据本地段地层特点，拟定在采纳砼护壁的条件下，采纳人工挖孔作业。挖孔灌注桩开挖前准备工作：开挖前需组织人员、技术资料准备与交底、材料进场与检验、场地平整、修建施工便道等。1、施工放样本项目施工平面放样采纳托普康 GTS 322N 型全站仪进行。用全站仪准确放出桩基中心线，根据设计确定开孔顶标高。放样后用钢尺丈量与相邻桩位的距离，确保放样准确无误后，用“十字法”在桩位周围设立护桩，以便及时检查及纠正偏位情况。挖孔作业的高程水准点用水准仪由控制水准点引至护壁顶。2、安装提升支架 提升支架作为垂直运输工具，以安全、快速、简便、易拆易搭为原则。施工时，采纳电动卷扬机作为提升工具。盛碴及下料工具用安全不漏撒吊桶，吊绳采纳完好结实的钢丝绳，并常常注意检查，钢丝绳中不能有结头。3、 桩基挖孔（1）挖孔桩开挖施工技术开挖前须进行孔口护壁。开挖时集中力量,各桩孔之间施工采纳平行流水作业，设有专职电工一名，单孔组织四班制作业，每班 3-4人开挖，井上井下人员交替更换。挖孔时按挖孔、护壁交替进行，自上而下的方法进行施工。孔壁渗出的水用潜水泵排出孔外。孔内遇到岩层须爆破时，应专门设计，采纳浅眼松动爆破法进行施工。严格控制炸药用量，并在炮眼附近加强支护，防止震塌孔壁。特别是嵌岩部分应采纳风镐开挖至孔底；对必须打眼放炮的，严禁裸露药包；对于炸药用量及布孔间距应根据开挖后岩层的类型、强度进行严格计算，报监理工程师批准后，方可进行施工。孔内爆破后，1方木骨架下载后可任意编辑先通风排烟 15min，待检查无有害气体后，施工人员方可下井继续作业。挖孔到达设计深度后，应进行孔底处理，必须做...
