挡墙专项施工方案VIP免费

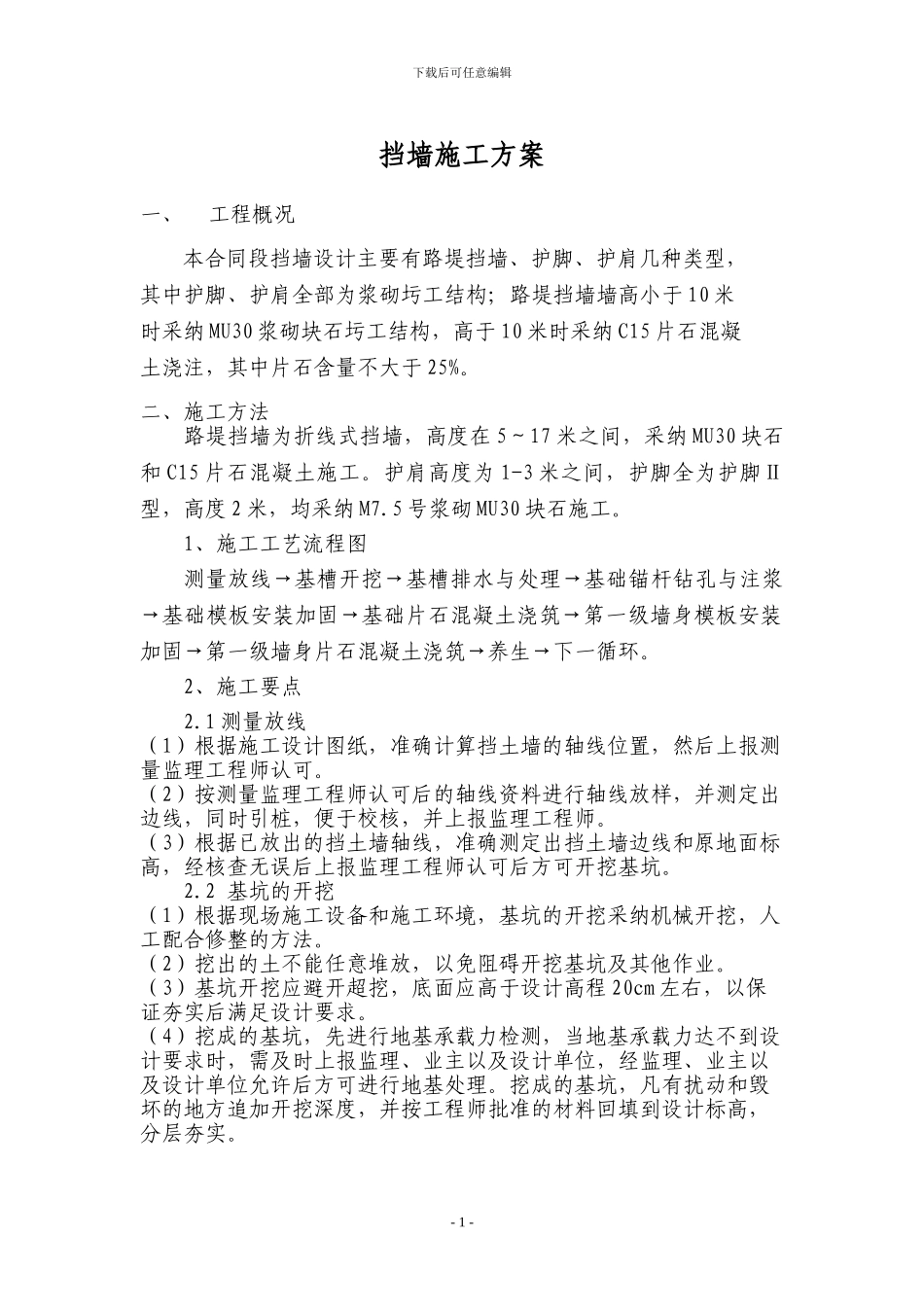

挡墙专项施工方案_第1页
1/12

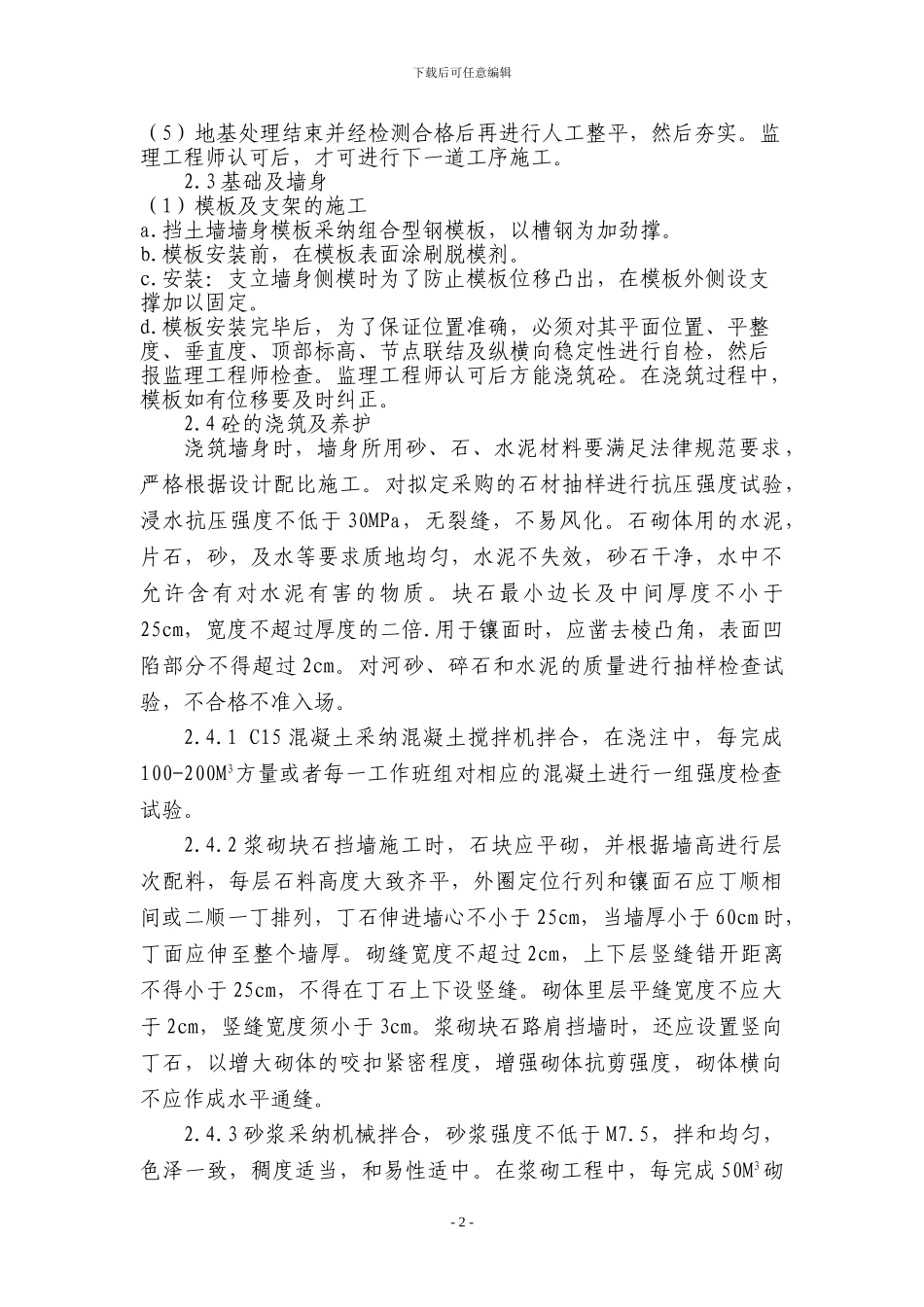

挡墙专项施工方案_第2页
2/12

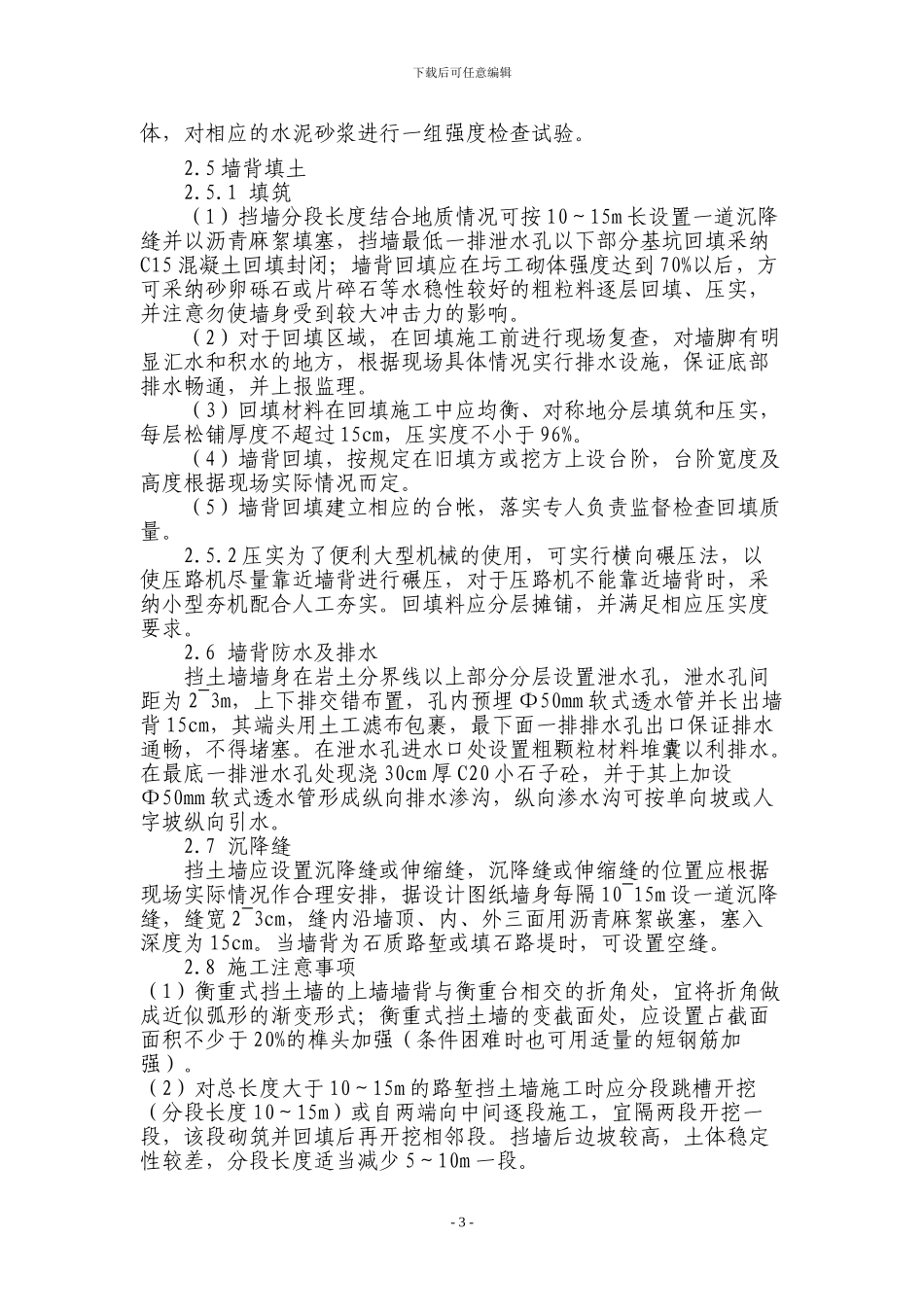

挡墙专项施工方案_第3页
3/12
下载后可任意编辑挡墙施工方案一、工程概况本合同段挡墙设计主要有路堤挡墙、护脚、护肩几种类型,其中护脚、护肩全部为浆砌圬工结构;路堤挡墙墙高小于 10 米时采纳 MU30 浆砌块石圬工结构,高于 10 米时采纳 C15 片石混凝土浇注,其中片石含量不大于 25%。二、施工方法路堤挡墙为折线式挡墙,高度在 5~17 米之间,采纳 MU30 块石和 C15 片石混凝土施工。护肩高度为 1-3 米之间,护脚全为护脚Ⅱ型,高度 2 米,均采纳 M7.5 号浆砌 MU30 块石施工。1、施工工艺流程图 测量放线→基槽开挖→基槽排水与处理→基础锚杆钻孔与注浆→基础模板安装加固→基础片石混凝土浇筑→第一级墙身模板安装加固→第一级墙身片石混凝土浇筑→养生→下一循环。2、施工要点2.1 测量放线(1)根据施工设计图纸,准确计算挡土墙的轴线位置,然后上报测量监理工程师认可。(2)按测量监理工程师认可后的轴线资料进行轴线放样,并测定出边线,同时引桩,便于校核,并上报监理工程师。(3)根据已放出的挡土墙轴线,准确测定出挡土墙边线和原地面标高,经核查无误后上报监理工程师认可后方可开挖基坑。2.2 基坑的开挖(1)根据现场施工设备和施工环境,基坑的开挖采纳机械开挖,人工配合修整的方法。(2)挖出的土不能任意堆放,以免阻碍开挖基坑及其他作业。(3)基坑开挖应避开超挖,底面应高于设计高程 20cm 左右,以保证夯实后满足设计要求。(4)挖成的基坑,先进行地基承载力检测,当地基承载力达不到设计要求时,需及时上报监理、业主以及设计单位,经监理、业主以及设计单位允许后方可进行地基处理。挖成的基坑,凡有扰动和毁坏的地方追加开挖深度,并按工程师批准的材料回填到设计标高,分层夯实。- 1 -下载后可任意编辑(5)地基处理结束并经检测合格后再进行人工整平,然后夯实。监理工程师认可后,才可进行下一道工序施工。2.3 基础及墙身(1)模板及支架的施工a.挡土墙墙身模板采纳组合型钢模板,以槽钢为加劲撑。b.模板安装前,在模板表面涂刷脱模剂。c.安装:支立墙身侧模时为了防止模板位移凸出,在模板外侧设支撑加以固定。d.模板安装完毕后,为了保证位置准确,必须对其平面位置、平整度、垂直度、顶部标高、节点联结及纵横向稳定性进行自检,然后报监理工程师检查。监理工程师认可后方能浇筑砼。在浇筑过程中,模板如有位移要及时纠正。2.4 砼的浇筑及养护浇筑墙身时,墙身所用砂、石、水泥材料要满足法律规范要求,严...
