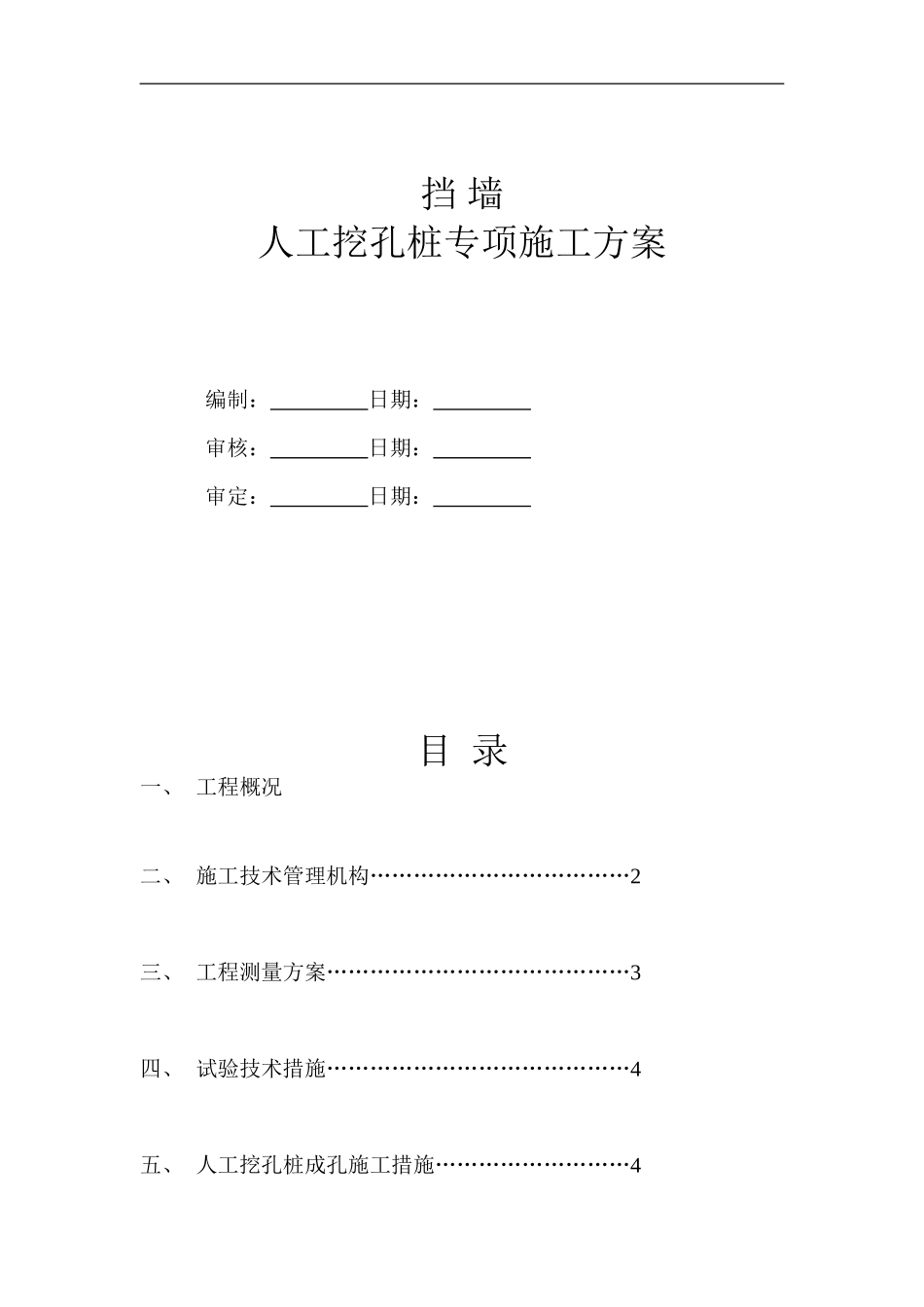

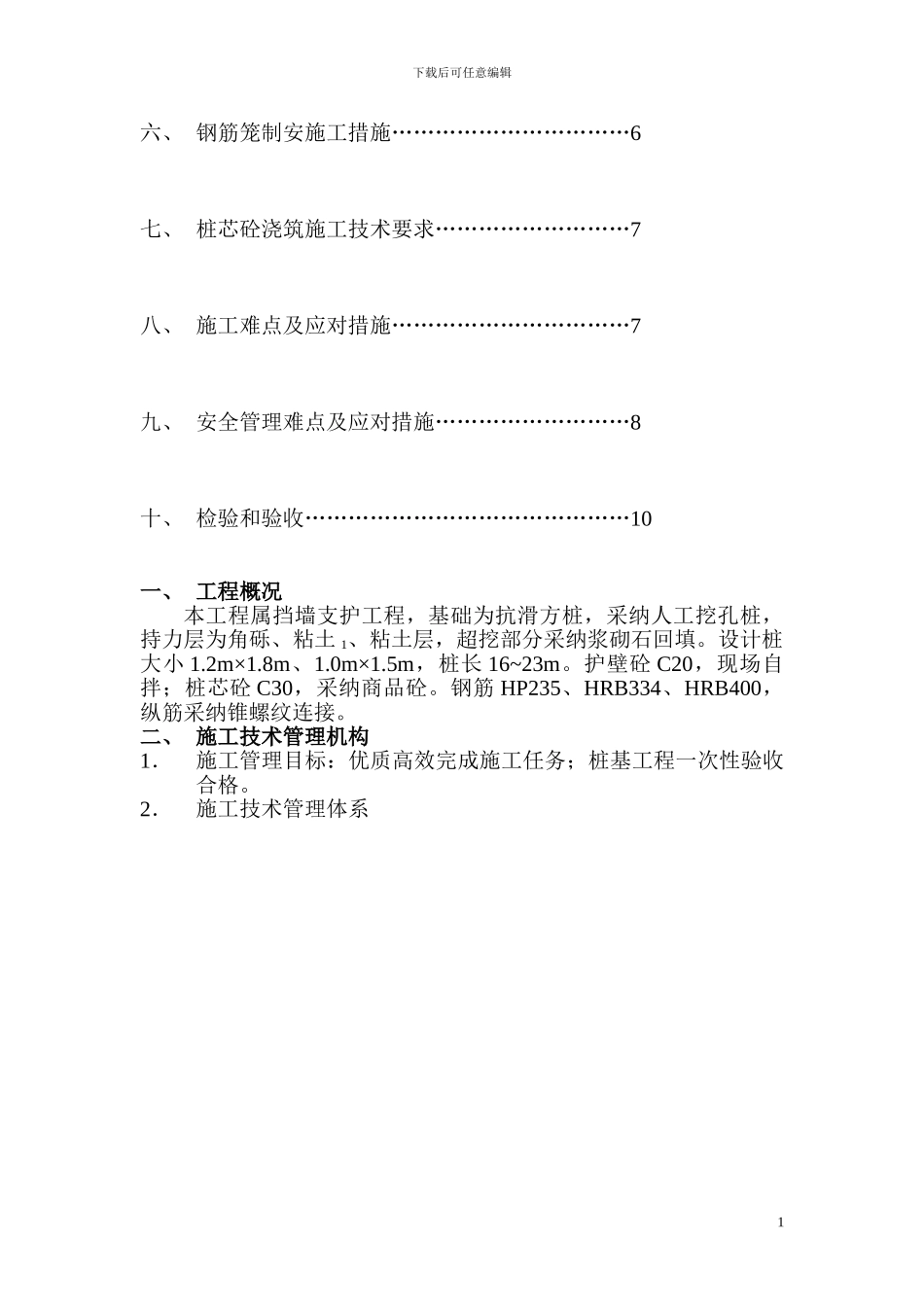

挡 墙人工挖孔桩专项施工方案编制： 日期： 审核： 日期： 审定： 日期： 目 录一、 工程概况二、 施工技术管理机构………………………………2三、 工程测量方案……………………………………3四、 试验技术措施……………………………………4五、 人工挖孔桩成孔施工措施………………………4下载后可任意编辑六、 钢筋笼制安施工措施……………………………6七、 桩芯砼浇筑施工技术要求………………………7八、 施工难点及应对措施……………………………7九、 安全管理难点及应对措施………………………8十、 检验和验收………………………………………10一、 工程概况本工程属挡墙支护工程，基础为抗滑方桩，采纳人工挖孔桩，持力层为角砾、粘土 1、粘土层，超挖部分采纳浆砌石回填。设计桩大小 1.2m×1.8m、1.0m×1.5m，桩长 16~23m。护壁砼 C20，现场自拌；桩芯砼 C30，采纳商品砼。钢筋 HP235、HRB334、HRB400，纵筋采纳锥螺纹连接。二、 施工技术管理机构1．施工管理目标：优质高效完成施工任务；桩基工程一次性验收合格。2．施工技术管理体系1下载后可任意编辑3．岗位职责公司总工：负责主要施工方案审定，参加特别条件下施工难题方案的讨论、审定；对施工现场施工技术、质量、安全进行不定期督导。现场技术负责人：负责现场施工技术方案编制，对施工班组进行施工技术交底，检查技术措施落实情况，指导施工班组按技术要求施工。测量员：按施工图完成桩测放，向监理工程师报验桩位坐标、桩位现有高程及施测依据、方法等。完成孔口高程、桩顶标高钢筋笼标高的测量和标识、报验工作。试验员：按法律规范要求完成原材料、焊接试样、砼试压块的见证取样，养护并送检及报验等工作。施工员：按相关法律规范和施工技术方案要求，指导施工班组按要求施工，检查施工质量。质检员：按法律规范、设计、施工技术方案要求检验各环节质量情况，参加质量检验。三、 工程测量方案1．使用全站仪南方 NTS-352 对业主提供的控制点进行复查，复查无误后对桩位进行测放，并报验监理工程师，监理复验合格并下达开工指令。2．使用水准仪对场地高程和桩顶标高进行测控。3．桩位使用极坐标法施测，由专业测量员将桩位施测后并用长钢钉固定于地面，钢钉尾端系红色彩带，在施工期间，施工人员每天对各段开挖面、支模后桩中心进行监测，发现偏移及时纠偏。技术总负责：林伟（公司总工）现场技术负责：刘晓庆试验员古展明测量员刘晓庆施工...
