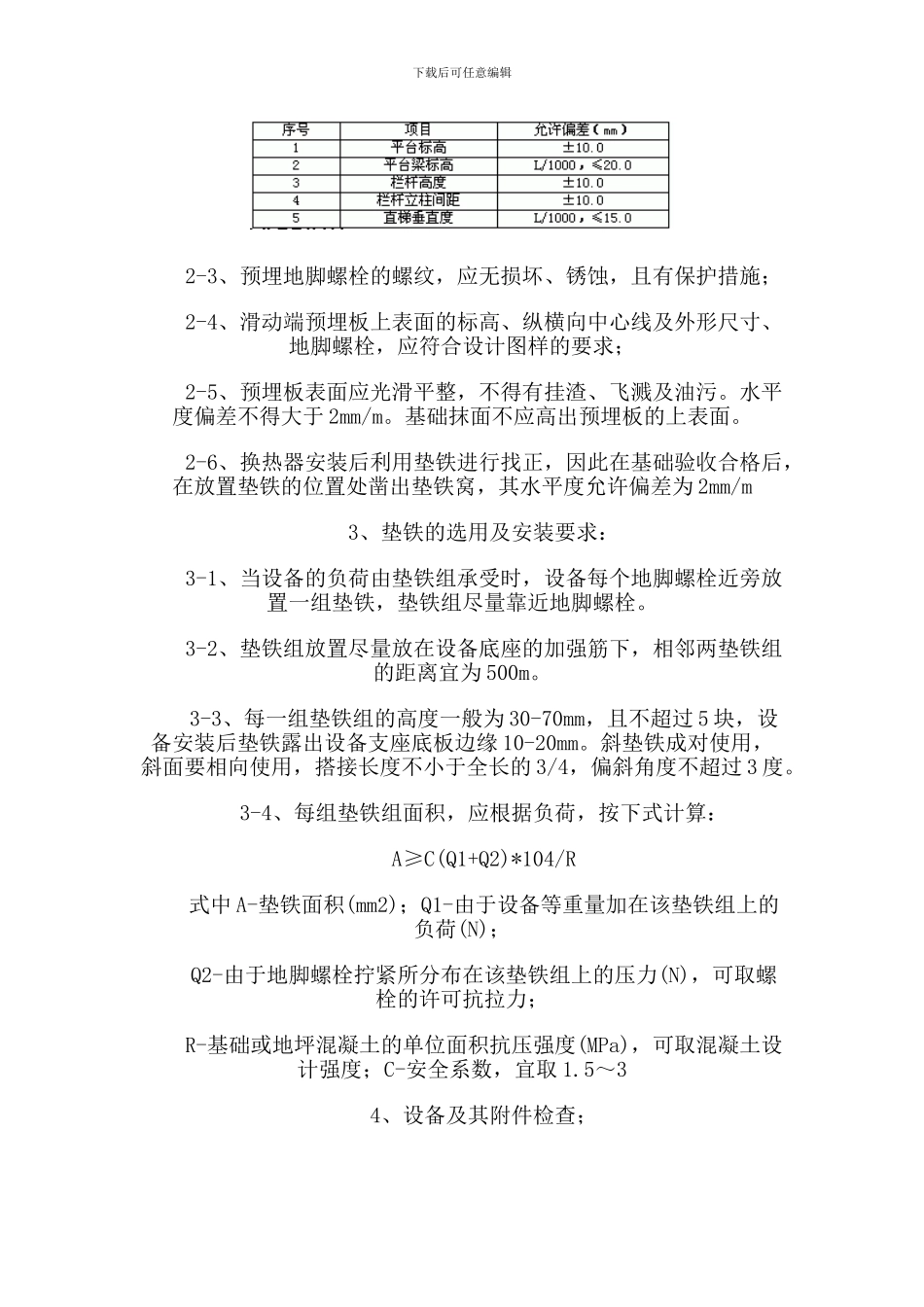

下载后可任意编辑换热器安装施工方案 【论文摘要】依据：《石油化工换热器设备施工及验收法律规范》SH3532-95《中低压化工设备施工与验收法律规范》HGJ209-83《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98《石油化工施工安全规程》SH3505-99 换热器设备装配图；业主提供的施工程序文件； 一、依据： 《石油化工换热器设备施工及验收法律规范》SH3532-95 《中低压化工设备施工与验收法律规范》HGJ209-83 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98 《石油化工施工安全规程》SH3505-99 换热器设备装配图；业主提供的施工程序文件； 二、施工工艺程序： 三、方法： 1、施工准备： 1-1、施工现场的“三通一平”已具备，设备基础已中交合格； 1-2、施工方案已编制，并已审批； 1-3、施工所需的机具、人员已经到位； 1-4、所有用于测量的仪器已进行校核，并在使用合格周期内。 2、设备基础验收及处理： 2-1、设备安装前，应对基础进行检查，混凝土基础的外形尺寸、坐标位置及预埋件，应符合设计图样的要求； 2-2、混凝土基础的允许偏差，应符合下列要求：下载后可任意编辑 2-3、预埋地脚螺栓的螺纹，应无损坏、锈蚀，且有保护措施； 2-4、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓，应符合设计图样的要求； 2-5、预埋板表面应光滑平整，不得有挂渣、飞溅及油污。水平度偏差不得大于 2mm/m。基础抹面不应高出预埋板的上表面。 2-6、换热器安装后利用垫铁进行找正，因此在基础验收合格后，在放置垫铁的位置处凿出垫铁窝，其水平度允许偏差为 2mm/m 3、垫铁的选用及安装要求： 3-1、当设备的负荷由垫铁组承受时，设备每个地脚螺栓近旁放置一组垫铁，垫铁组尽量靠近地脚螺栓。 3-2、垫铁组放置尽量放在设备底座的加强筋下，相邻两垫铁组的距离宜为 500m。 3-3、每一组垫铁组的高度一般为 30-70mm，且不超过 5 块，设备安装后垫铁露出设备支座底板边缘 10-20mm。斜垫铁成对使用，斜面要相向使用，搭接长度不小于全长的 3/4，偏斜角度不超过 3 度。 3-4、每组垫铁组面积，应根据负荷，按下式计算： A≥C(Q1+Q2)*104/R 式中 A-垫铁面积(mm2)；Q1-由于设备等重量加在该垫铁组上的负荷(N)； Q2-由于地脚螺栓拧紧所分布在该垫铁组上的压力(N)，可取螺栓的许可抗拉力； R-基础或地坪混凝土的单位面积抗压强度(MPa)，可取混凝土设计强度；C-安全系数，宜取 1.5～3 ...
