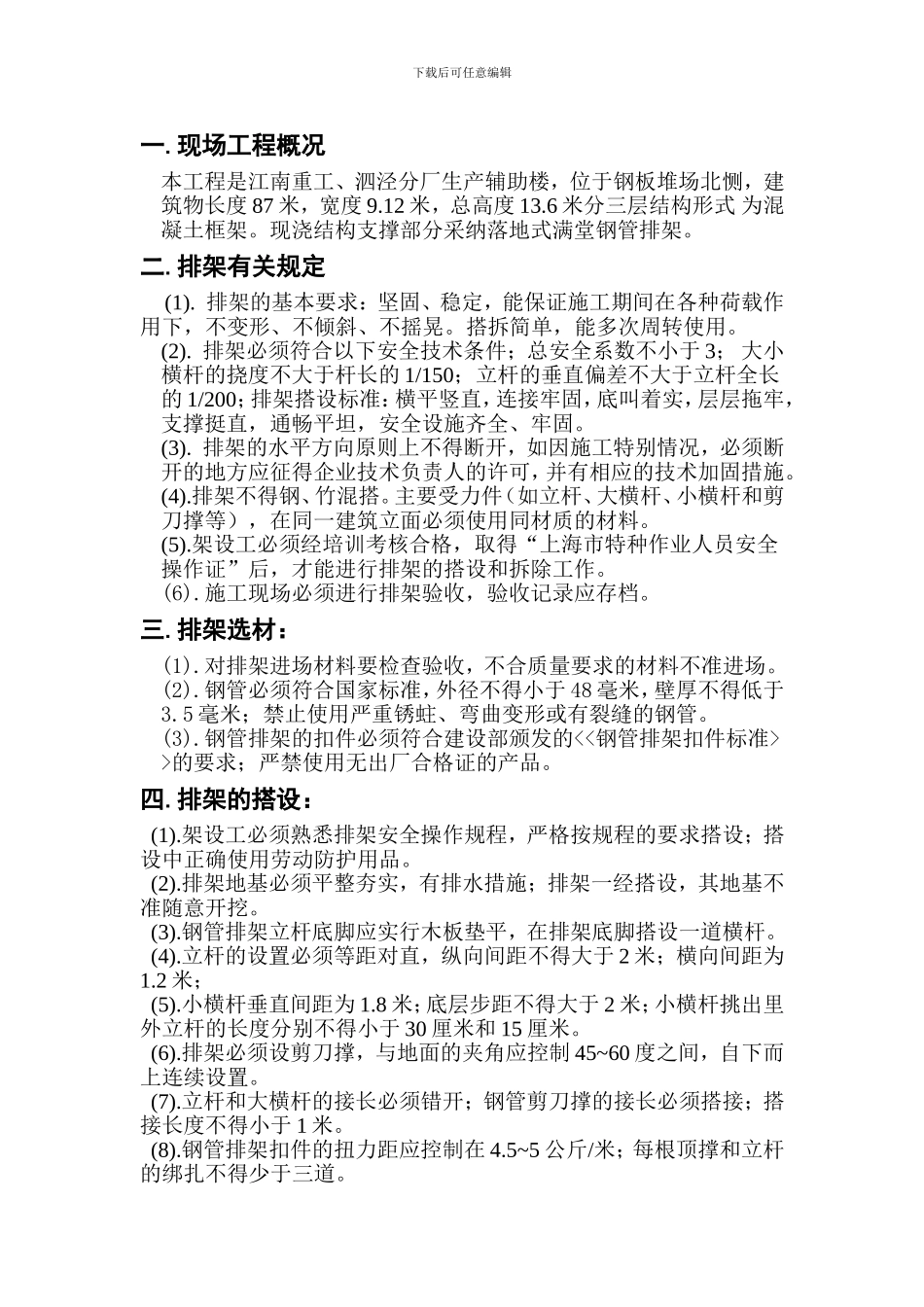

下载后可任意编辑一.现场工程概况本工程是江南重工、泗泾分厂生产辅助楼，位于钢板堆场北恻，建筑物长度 87 米，宽度 9.12 米，总高度 13.6 米分三层结构形式 为混凝土框架。现浇结构支撑部分采纳落地式满堂钢管排架。二.排架有关规定 (1). 排架的基本要求：坚固、稳定，能保证施工期间在各种荷载作用下，不变形、不倾斜、不摇晃。搭拆简单，能多次周转使用。(2). 排架必须符合以下安全技术条件；总安全系数不小于 3； 大小横杆的挠度不大于杆长的 1/150；立杆的垂直偏差不大于立杆全长的 1/200；排架搭设标准：横平竖直，连接牢固，底叫着实，层层拖牢，支撑挺直，通畅平坦，安全设施齐全、牢固。(3). 排架的水平方向原则上不得断开，如因施工特别情况，必须断开的地方应征得企业技术负责人的许可，并有相应的技术加固措施。(4).排架不得钢、竹混搭。主要受力件（如立杆、大横杆、小横杆和剪刀撑等），在同一建筑立面必须使用同材质的材料。(5).架设工必须经培训考核合格，取得“上海市特种作业人员安全操作证”后，才能进行排架的搭设和拆除工作。(6).施工现场必须进行排架验收，验收记录应存档。三.排架选材：(1).对排架进场材料要检查验收，不合质量要求的材料不准进场。(2).钢管必须符合国家标准，外径不得小于 48 毫米，壁厚不得低于3.5 毫米；禁止使用严重锈蛀、弯曲变形或有裂缝的钢管。(3).钢管排架的扣件必须符合建设部颁发的<<钢管排架扣件标准>>的要求；严禁使用无出厂合格证的产品。四.排架的搭设： (1).架设工必须熟悉排架安全操作规程，严格按规程的要求搭设；搭设中正确使用劳动防护用品。 (2).排架地基必须平整夯实，有排水措施；排架一经搭设，其地基不准随意开挖。 (3).钢管排架立杆底脚应实行木板垫平，在排架底脚搭设一道横杆。 (4).立杆的设置必须等距对直，纵向间距不得大于 2 米；横向间距为1.2 米； (5).小横杆垂直间距为 1.8 米；底层步距不得大于 2 米；小横杆挑出里外立杆的长度分别不得小于 30 厘米和 15 厘米。 (6).排架必须设剪刀撑，与地面的夹角应控制 45~60 度之间，自下而上连续设置。 (7).立杆和大横杆的接长必须错开；钢管剪刀撑的接长必须搭接；搭接长度不得小于 1 米。 (8).钢管排架扣件的扭力距应控制在 4.5~5 公斤/米；每根顶撑和立杆的绑扎不得少于三道。 下载后可任意编辑 (9).钢管排架必须有良好的接地装置，接地电阻不大于 4 欧姆；雷雨季节应按法律...
