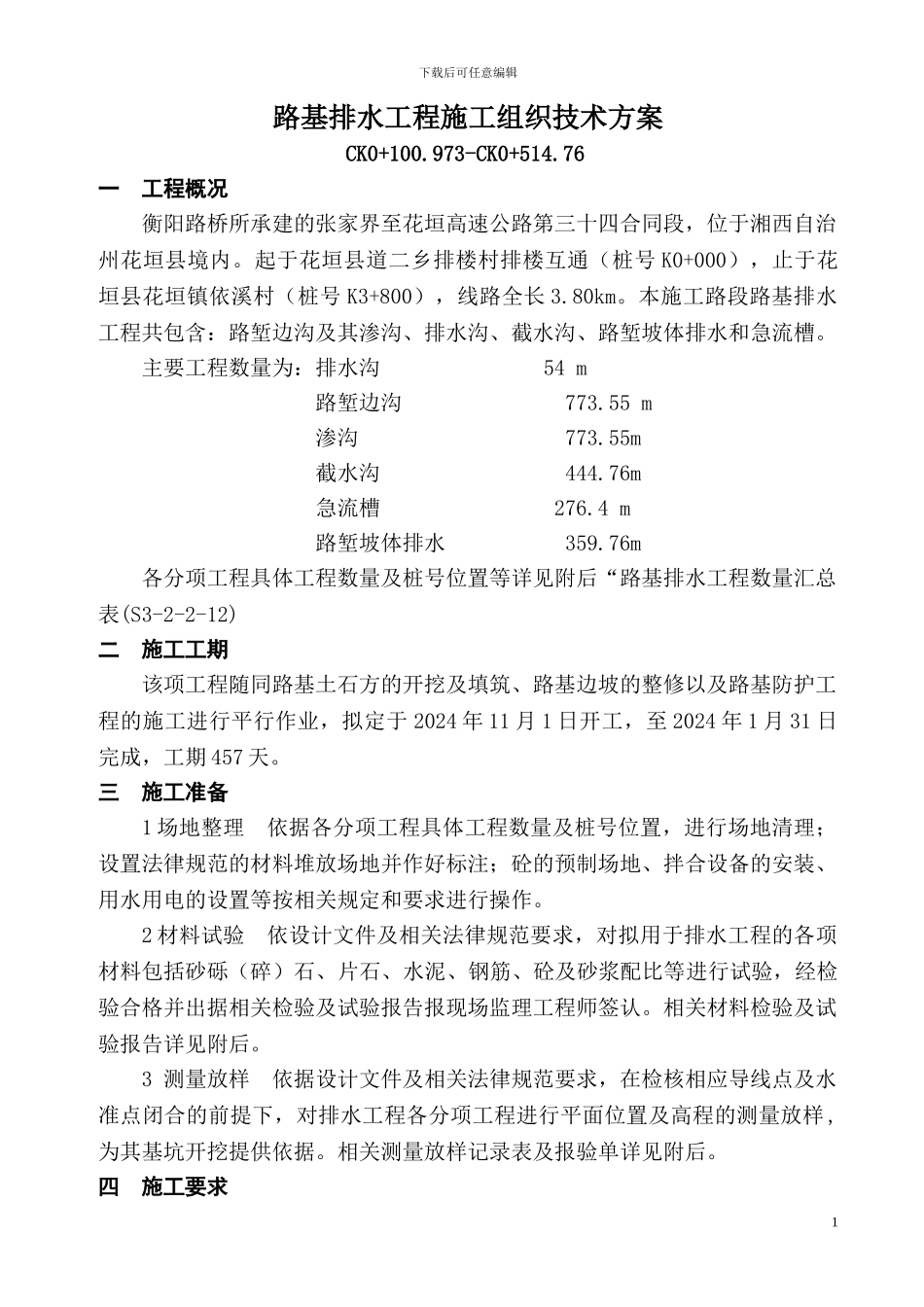

下载后可任意编辑路基排水工程施工组织技术方案CK0+100.973-CK0+514.76一 工程概况衡阳路桥所承建的张家界至花垣高速公路第三十四合同段，位于湘西自治州花垣县境内。起于花垣县道二乡排楼村排楼互通（桩号 K0+000），止于花垣县花垣镇依溪村（桩号 K3+800），线路全长 3.80km。本施工路段路基排水工程共包含：路堑边沟及其渗沟、排水沟、截水沟、路堑坡体排水和急流槽。主要工程数量为：排水沟 54 m路堑边沟 773.55 m渗沟 773.55m截水沟 444.76m急流槽 276.4 m路堑坡体排水 359.76m各分项工程具体工程数量及桩号位置等详见附后“路基排水工程数量汇总表(S3-2-2-12)二 施工工期该项工程随同路基土石方的开挖及填筑、路基边坡的整修以及路基防护工程的施工进行平行作业，拟定于 2024 年 11 月 1 日开工，至 2024 年 1 月 31 日完成，工期 457 天。三 施工准备1 场地整理 依据各分项工程具体工程数量及桩号位置，进行场地清理；设置法律规范的材料堆放场地并作好标注；砼的预制场地、拌合设备的安装、用水用电的设置等按相关规定和要求进行操作。2 材料试验 依设计文件及相关法律规范要求，对拟用于排水工程的各项材料包括砂砾（碎）石、片石、水泥、钢筋、砼及砂浆配比等进行试验，经检验合格并出据相关检验及试验报告报现场监理工程师签认。相关材料检验及试验报告详见附后。3 测量放样 依据设计文件及相关法律规范要求，在检核相应导线点及水准点闭合的前提下，对排水工程各分项工程进行平面位置及高程的测量放样 ,为其基坑开挖提供依据。相关测量放样记录表及报验单详见附后。四 施工要求1下载后可任意编辑1.边沟施工要求（1）挖方地段和填方地段应按图纸规定设置边沟。路堤靠山一侧应设置不渗水的边沟。（2）边沟应按图纸规定施工，边沟和涵洞接合处应与涵洞洞口建筑配合，以便水流通畅进入涵洞。（3）平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。曲线外侧边沟应适当加深，其增加值等于超高值。但曲线在坡顶时可不加深边沟。（4）边沟的加固：土质地段当沟底纵坡大于 3%时应实行加固措施；采纳干砌片石对边沟进行铺砌时，应选用有平整面的片石，各缝要用小石子嵌紧；采纳浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水；若沟底采纳抹面时，抹面应平整压光。2.截水沟施工要求（1）截水沟的位置：在无弃土的情况下，截水沟的边缘离开挖方路基坡顶的距离...
