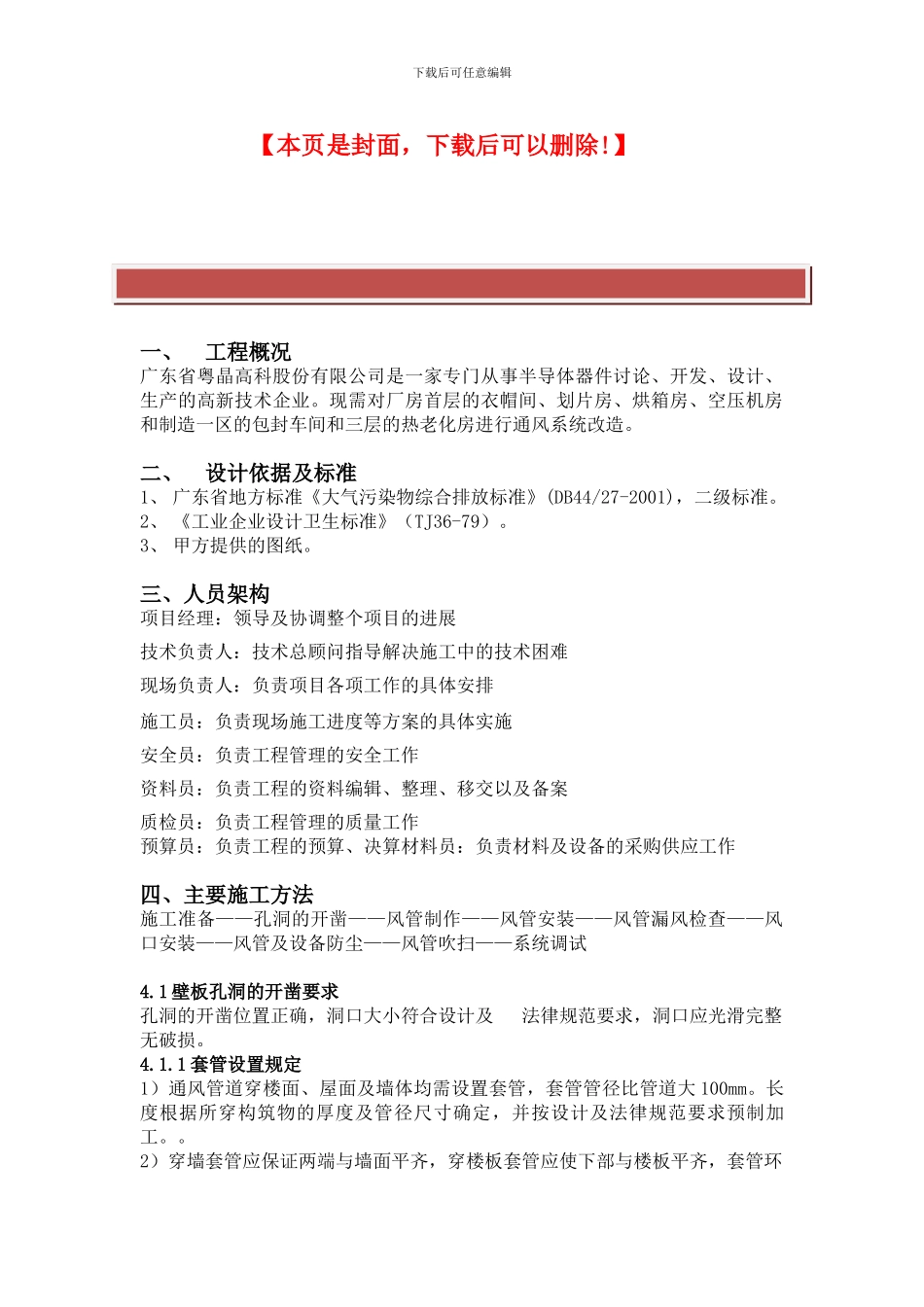

排风系统改造施工方案_第2页
2/6

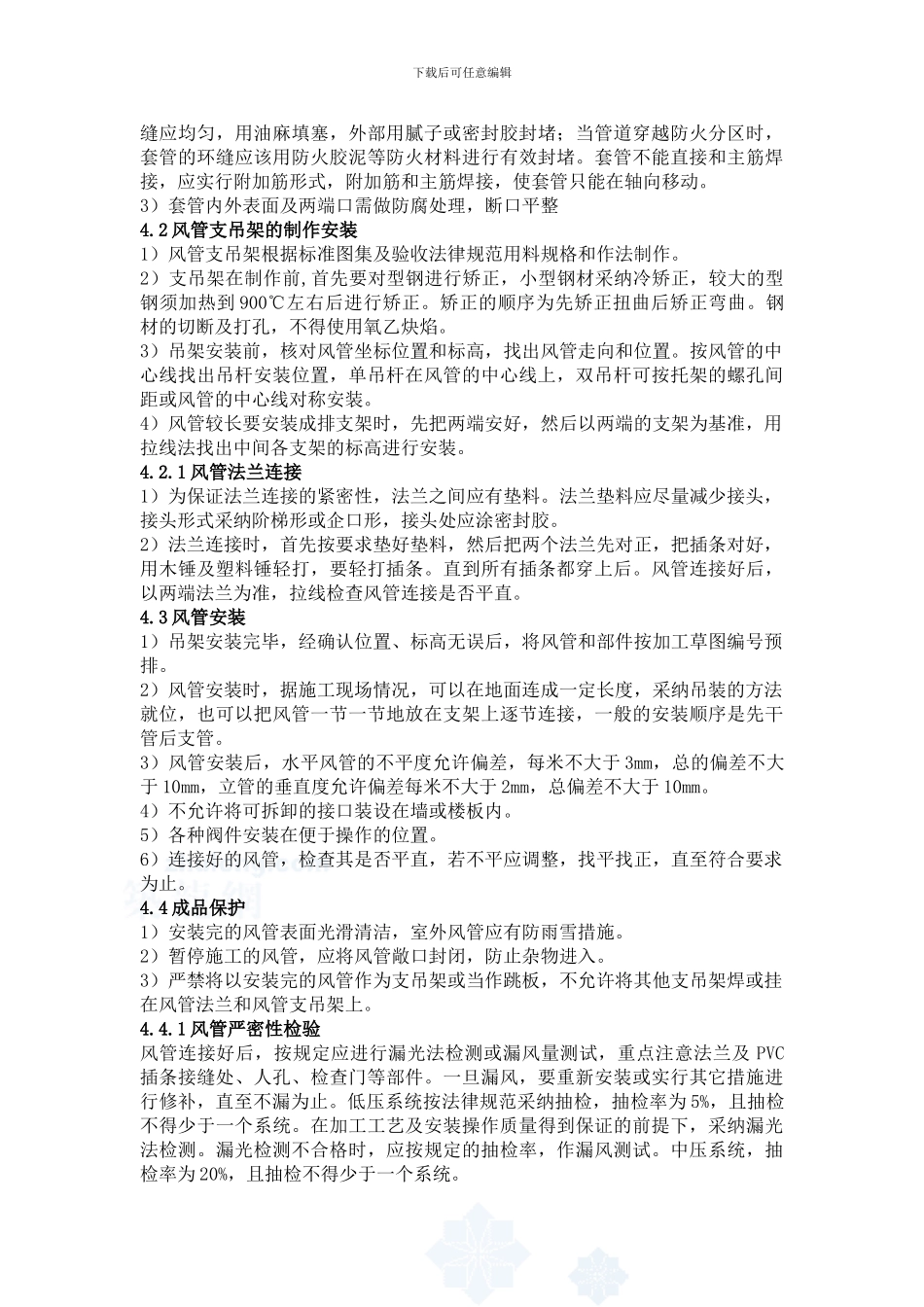

排风系统改造施工方案_第3页
3/6
下载后可任意编辑 精品文档下载 最新资料,word 文档,可以自由编辑!!下载后可任意编辑【本页是封面,下载后可以删除!】一、工程概况广东省粤晶高科股份有限公司是一家专门从事半导体器件讨论、开发、设计、生产的高新技术企业。现需对厂房首层的衣帽间、划片房、烘箱房、空压机房和制造一区的包封车间和三层的热老化房进行通风系统改造。二、设计依据及标准1、 广东省地方标准《大气污染物综合排放标准》(DB44/27-2001),二级标准。2、 《工业企业设计卫生标准》(TJ36-79)。3、 甲方提供的图纸。三、人员架构项目经理:领导及协调整个项目的进展技术负责人:技术总顾问指导解决施工中的技术困难现场负责人:负责项目各项工作的具体安排施工员:负责现场施工进度等方案的具体实施安全员:负责工程管理的安全工作资料员:负责工程的资料编辑、整理、移交以及备案质检员:负责工程管理的质量工作预算员:负责工程的预算、决算材料员:负责材料及设备的采购供应工作四、主要施工方法施工准备——孔洞的开凿——风管制作——风管安装——风管漏风检查——风口安装——风管及设备防尘——风管吹扫——系统调试4.1 壁板孔洞的开凿要求孔洞的开凿位置正确,洞口大小符合设计及 法律规范要求,洞口应光滑完整无破损。4.1.1 套管设置规定 1)通风管道穿楼面、屋面及墙体均需设置套管,套管管径比管道大 100mm。长度根据所穿构筑物的厚度及管径尺寸确定,并按设计及法律规范要求预制加工。。2)穿墙套管应保证两端与墙面平齐,穿楼板套管应使下部与楼板平齐,套管环下载后可任意编辑缝应均匀,用油麻填塞,外部用腻子或密封胶封堵;当管道穿越防火分区时,套管的环缝应该用防火胶泥等防火材料进行有效封堵。套管不能直接和主筋焊接,应实行附加筋形式,附加筋和主筋焊接,使套管只能在轴向移动。3)套管内外表面及两端口需做防腐处理,断口平整4.2 风管支吊架的制作安装1)风管支吊架根据标准图集及验收法律规范用料规格和作法制作。2)支吊架在制作前,首先要对型钢进行矫正,小型钢材采纳冷矫正,较大的型钢须加热到 900℃左右后进行矫正。矫正的顺序为先矫正扭曲后矫正弯曲。钢材的切断及打孔,不得使用氧乙炔焰。3)吊架安装前,核对风管坐标位置和标高,找出风管走向和位置。按风管的中心线找出吊杆安装位置,单吊杆在风管的中心线上,双吊杆可按托架的螺孔间距或风管的中心线对称安装。4)风管较长要安装成排支架时,先把两端安好,然...
