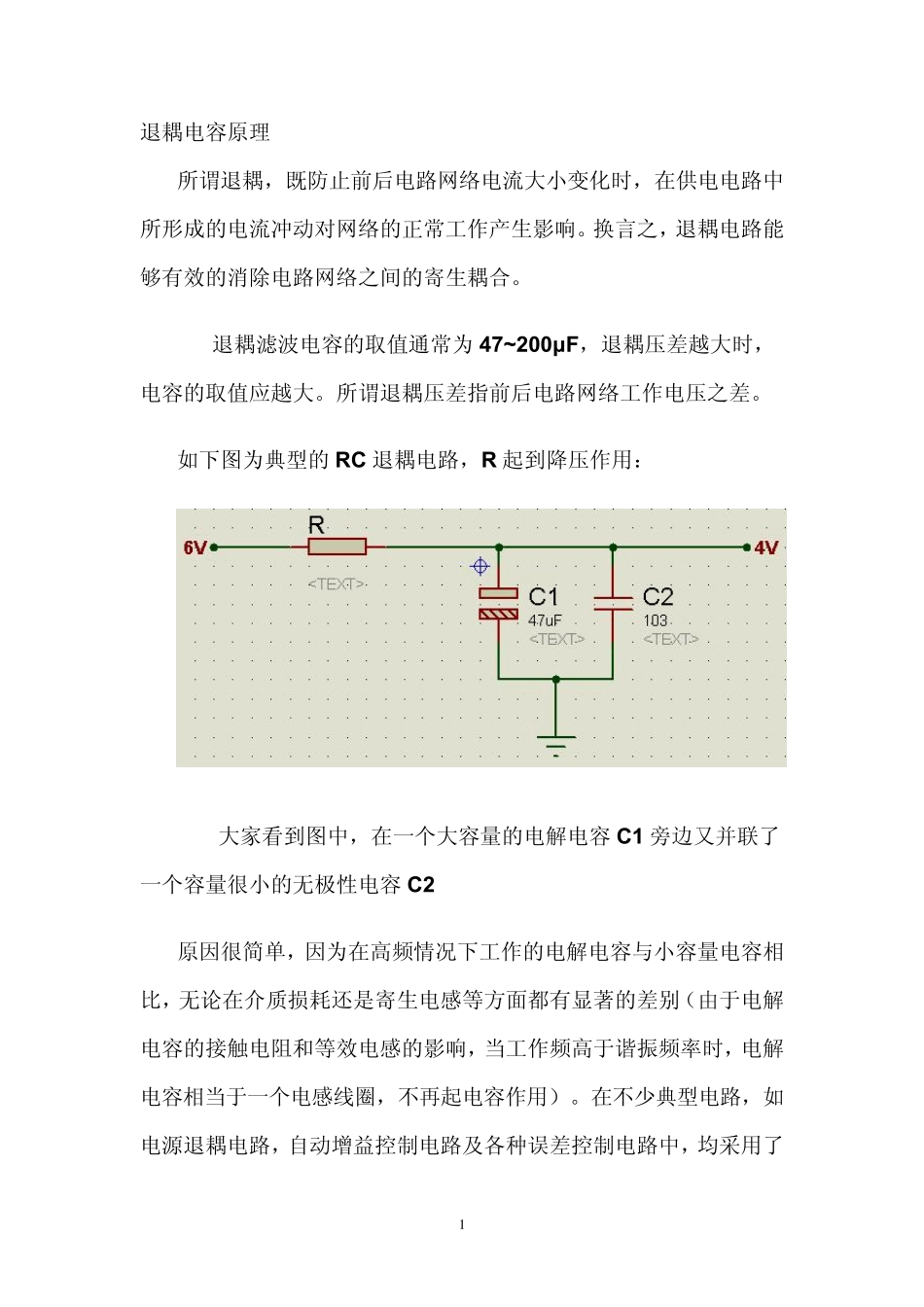

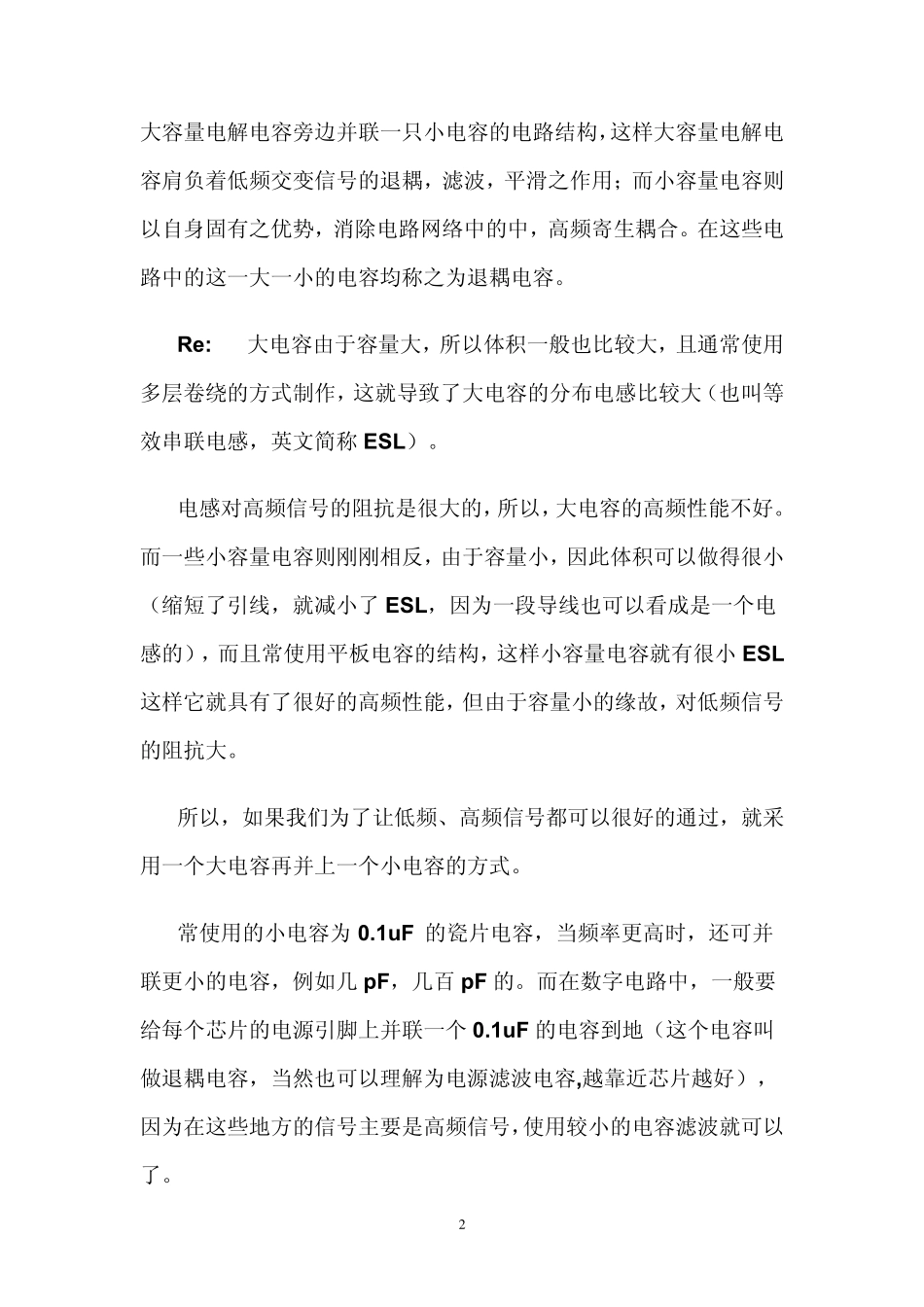

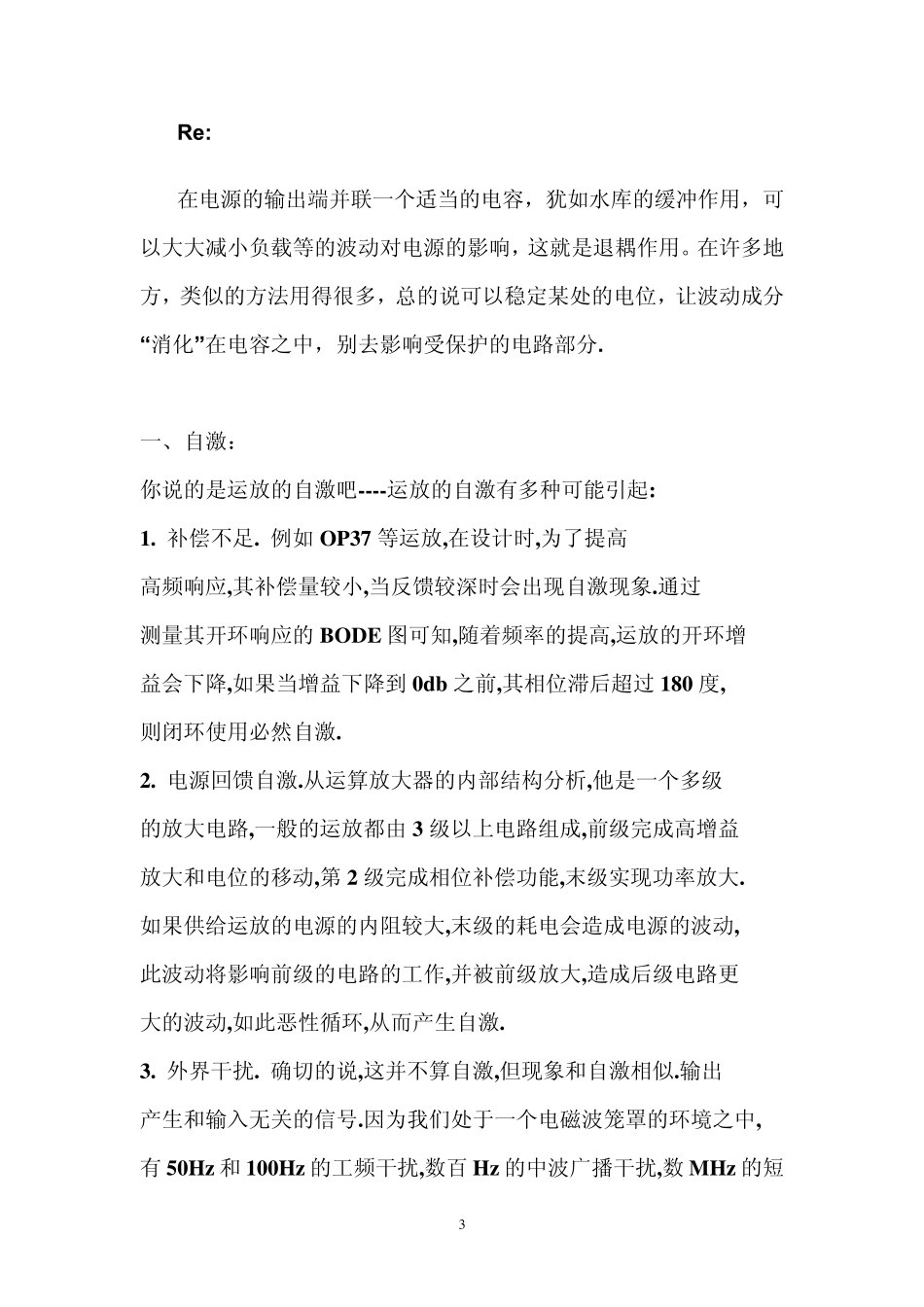

退耦电容原理 所谓退耦，既防止前后电路网络电流大小变化时，在供电电路中所形成的电流冲动对网络的正常工作产生影响。换言之，退耦电路能够有效的消除电路网络之间的寄生耦合。 退耦滤波电容的取值通常为 47~200μF，退耦压差越大时，电容的取值应越大。所谓退耦压差指前后电路网络工作电压之差。 如下图为典型的RC 退耦电路，R 起到降压作用： 大家看到图中，在一个大容量的电解电容C1 旁边又并联了一个容量很小的无极性电容C2 原因很简单，因为在高频情况下工作的电解电容与小容量电容相比，无论在介质损耗还是寄生电感等方面都有显著的差别（由于电解电容的接触电阻和等效电感的影响，当工作频高于谐振频率时，电解电容相当于一个电感线圈，不再起电容作用）。在不少典型电路，如电源退耦电路，自动增益控制电路及各种误差控制电路中，均采用了 1大容量电解电容旁边并联一只小电容的电路结构，这样大容量电解电容肩负着低频交变信号的退耦，滤波，平滑之作用；而小容量电容则以自身固有之优势，消除电路网络中的中，高频寄生耦合。在这些电路中的这一大一小的电容均称之为退耦电容。 Re: 大电容由于容量大，所以体积一般也比较大，且通常使用多层卷绕的方式制作，这就导致了大电容的分布电感比较大（也叫等效串联电感，英文简称 ESL）。 电感对高频信号的阻抗是很大的，所以，大电容的高频性能不好。而一些小容量电容则刚刚相反，由于容量小，因此体积可以做得很小（缩短了引线，就减小了 ESL，因为一段导线也可以看成是一个电感的），而且常使用平板电容的结构，这样小容量电容就有很小 ESL这样它就具有了很好的高频性能，但由于容量小的缘故，对低频信号的阻抗大。 所以，如果我们为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式。 常使用的小电容为 0.1uF 的瓷片电容，当频率更高时，还可并联更小的电容，例如几 pF，几百 pF 的。而在数字电路中，一般要给每个芯片的电源引脚上并联一个 0.1uF 的电容到地（这个电容叫做退耦电容，当然也可以理解为电源滤波电容,越靠近芯片越好），因为在这些地方的信号主要是高频信号，使用较小的电容滤波就可以了。 2Re: 在电源的输出端并联一个适当的电容，犹如水库的缓冲作用，可以大大减小负载等的波动对电源的影响，这就是退耦作用。在许多地方，类似的方法用得很多，总的说可以稳定某处的电位，让波动成分“消化”在电容之中，别去影响受...
