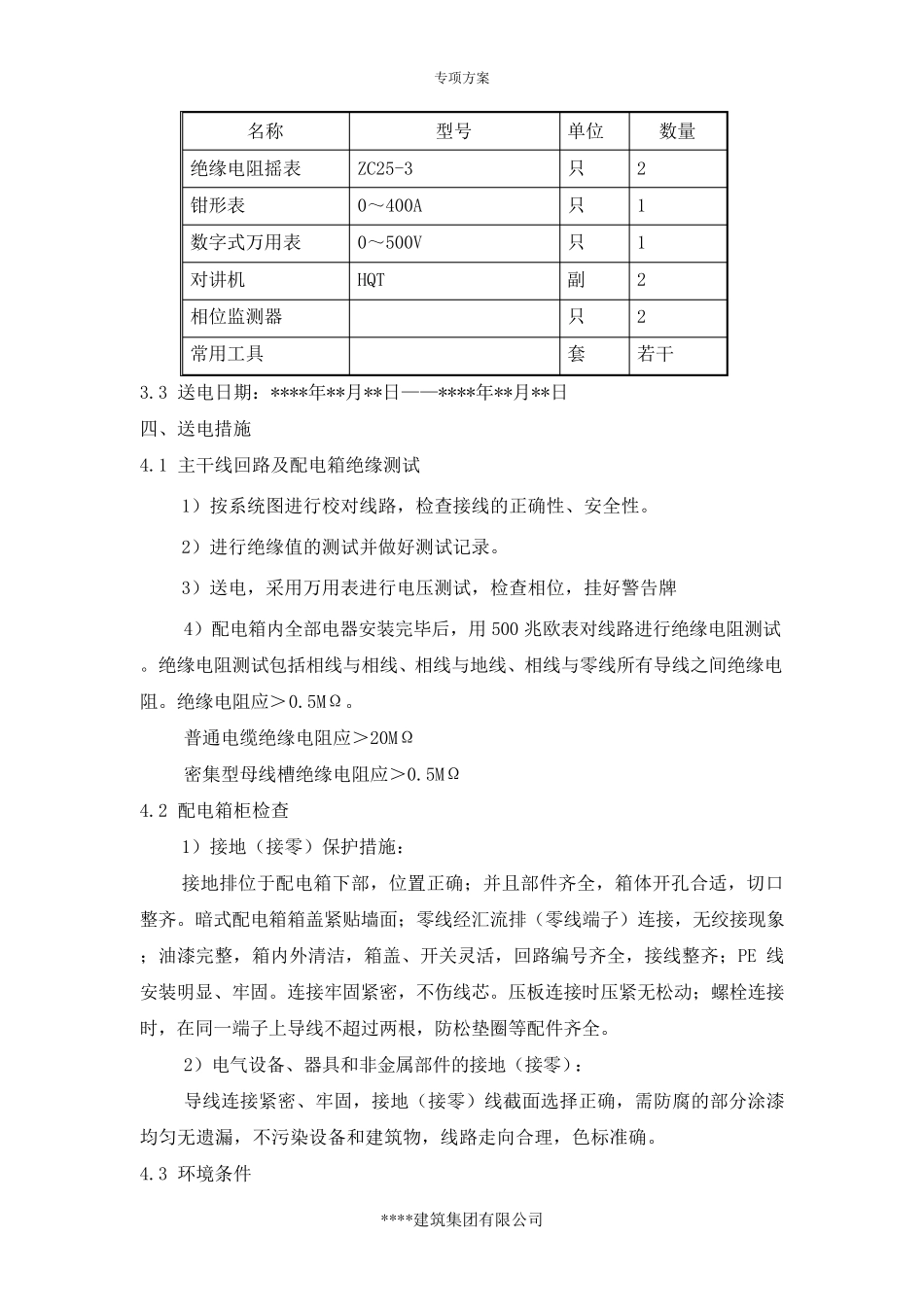

专项方案 * * * * 建筑集团有限公司 * * * * * * * * * * * * * * * * * * * * * * * * * * * * 电 气 工 程 送 (受) 电 方 案 建设单位:* * * * 房地产发展有限公司 监理单位:* * * * 建设工程监理有限公司 施工单位:* * * * 建筑集团有限公司 单位工程:电气(室内)工程 编制日期:* * * * 年* * 月* * 日星期* 专项方案 * * * * 建筑集团有限公司 编制依据: 本方案依据**********************施工合同、电气施工图纸及公司质量手册,相关现行国家规范标准编制。相关国家规范标准如下: 《低压母线槽选用、安装及验收规程》 CECS 170:2004 《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006 《建筑电气工程施工质量验收规范》 GB50303-2002 《电气装置安装工程电气设备交接试验标准》 GB50150-2006 《电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50171-92 目的: 为了工程施工顺利进行,及各相关专业配合调试,达到更好的工程质量要求,编制本方案,使工程顺利竣工。 一、电气概况: 本工程为一类高层建筑,供电电源采用二路 1 0 k v 高压电源供电,以电缆穿管埋地引入本大楼地下一层主配电站的进线柜。当一路电源故障时,另一路电源不致同时受到损坏。 本工程自动扶梯、大型商场及空调用电为二级负荷;消防设施、防火卷帘门、应急疏散照明、计算机房、消控室、航空障碍灯、电梯、机械停车设备、生活 水泵 为一级负荷;其 余 为三 级负荷。 二、组 织 机构 总 指 挥 : *** 副 总 指 挥 : ** 技 术 监 督 : *** 系 统 负责 人 : *** 三 、人 员 组 织 及工具 、机具 配置 3.1 人 员 组 织 安排 送 电和 配合用工 电工: 10 人 相关专业人 员 :15 人 3.2 工具 和 机具 专项方案 * * * * 建筑集团有限公司 名称 型号 单位 数量 绝缘电阻摇表 ZC25-3 只 2 钳形表 0~400A 只 1 数字式万用表 0~500V 只 1 对讲机 HQT 副 2 相位监测器 只 2 常用工具 套 若干 3.3 送电日期:****年**月**日——****年**月**日 四、送电措施 4.1 主干线回路及配电箱绝缘测试 1)按系统图进行校对线路,检查接线的正确性、安全性。 2)进行绝缘值的测试并做好测试记录。 3)送电,采用万用表进行电压测试,检查相位,挂好警告...
