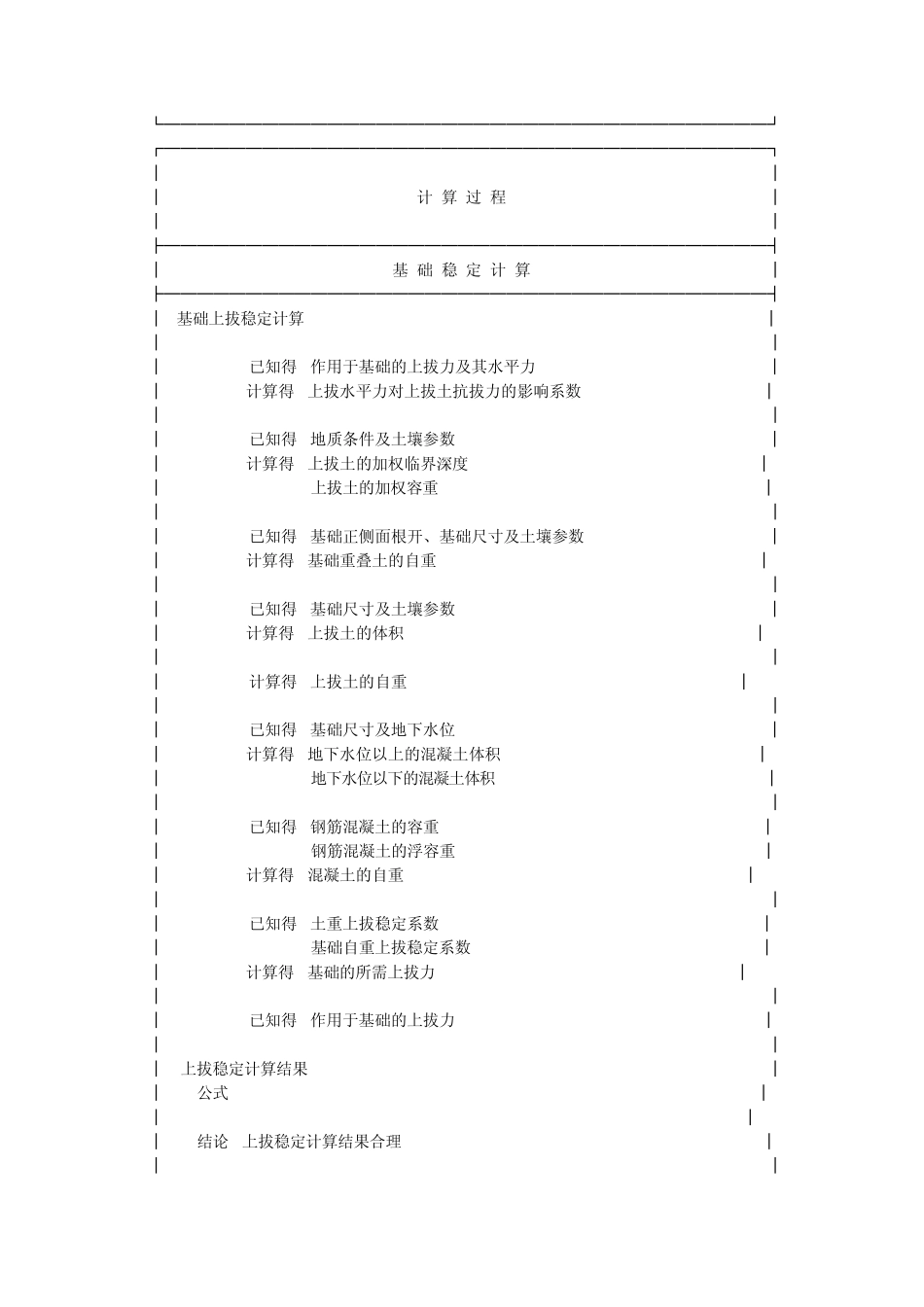

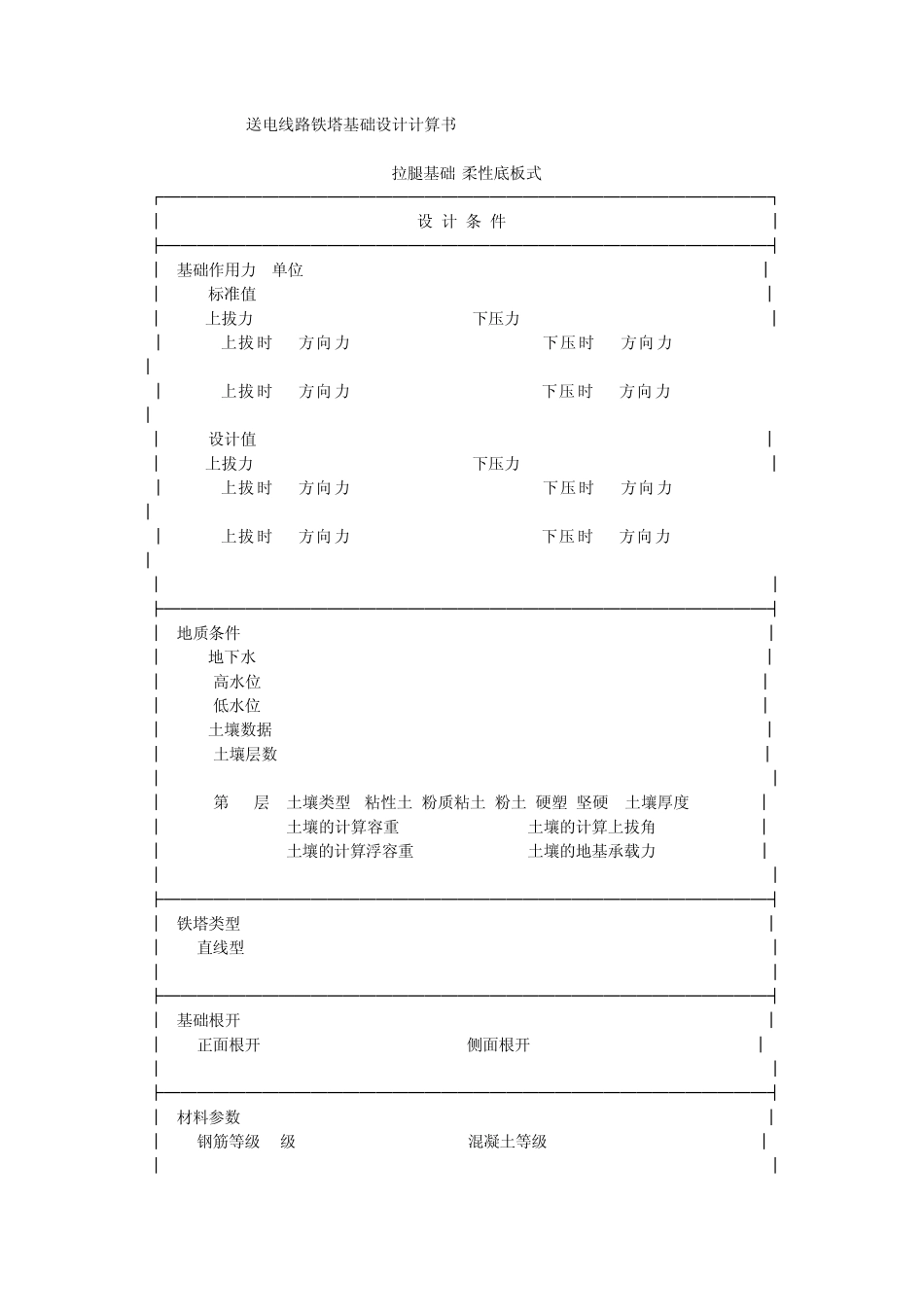

送电线路铁塔基础设计计算书2008-11-1315:31:17A拉腿基础(柔性底板式)┌─────────────────────────────────────┐│设计条 件│├─────────────────────────────────────┤│1.基础作用力 (单位:kN)││(1)标准值││上拔力T =100下压力N =100││上拔时 X方向力Tx=100下压时 X方向力Nx=100││上拔时 Y方向力Ty=100下压时 Y方向力Ny=100││(2)设计值││上拔力T =100下压力N =100││上拔时 X方向力Tx=100下压时 X方向力Nx=100││上拔时 Y方向力Ty=100下压时 Y方向力Ny=100│││├─────────────────────────────────────┤│2.地质条件││(1)地下水││高水位:-5m││低水位:-10m││(2)土壤数据││土壤层数:1││││第 1层土壤类型:粘性土 粉质粘土 粉土 硬塑 坚硬土壤厚度:1m││土壤的计算容重: 17kN/m3土壤的计算上拔角:25││土壤的计算浮容重 : 10kN/m3土壤的地基承载力:170kN/m2│││├─────────────────────────────────────┤│3.铁塔类型││直线型│││├─────────────────────────────────────┤│4.基础根开││正面根开:5m侧面根开:5m│││├─────────────────────────────────────┤│5.材料参数││钢筋等级:I级混凝土等级:C15│││└─────────────────────────────────────┘┌─────────────────────────────────────┐│││计 算 过 程│││├─────────────────────────────────────┤│基 础 稳 定 计 算│├─────────────────────────────────────┤│1.基础上拔稳定计算││││NO.01已知得:作用于基础的上拔力及其水平力││计算得:上拔水平力对上拔土抗拔力的影响系数 gm=1││││NO.02已知得:地质条件及土壤参数││计算得:上拔土的加权临界深度 hc=7m││上拔土的加权容重 y0=17kN/m3││││NO.03已知得:基础正侧面根开、基础尺寸及土壤参数││计算得:基础重叠土的自重 Qt1=0kN││││NO.04已知得:基础尺寸及土壤参数││计算得:上拔土的体积 Vt=15.99m3││││NO.05...
