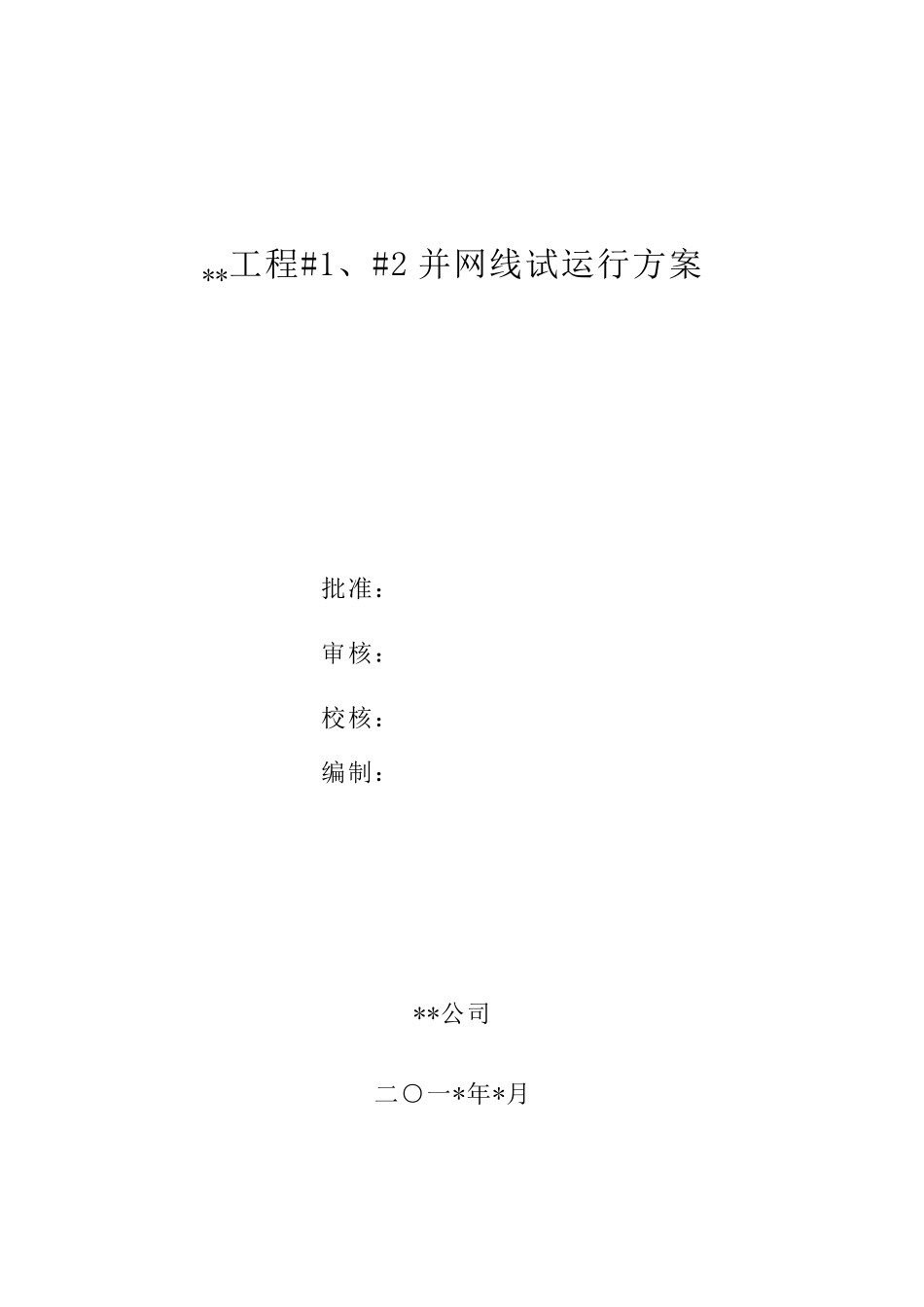

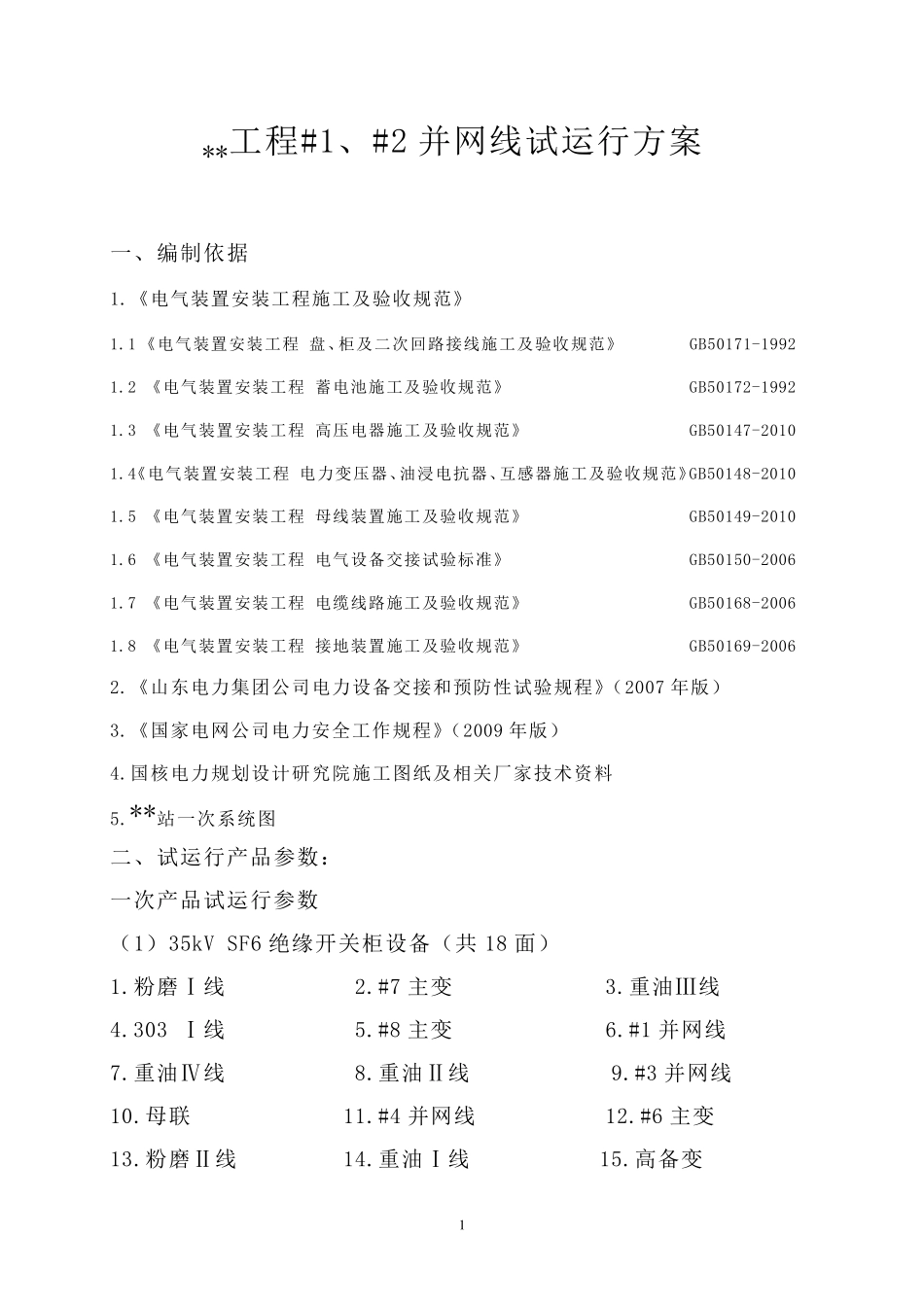

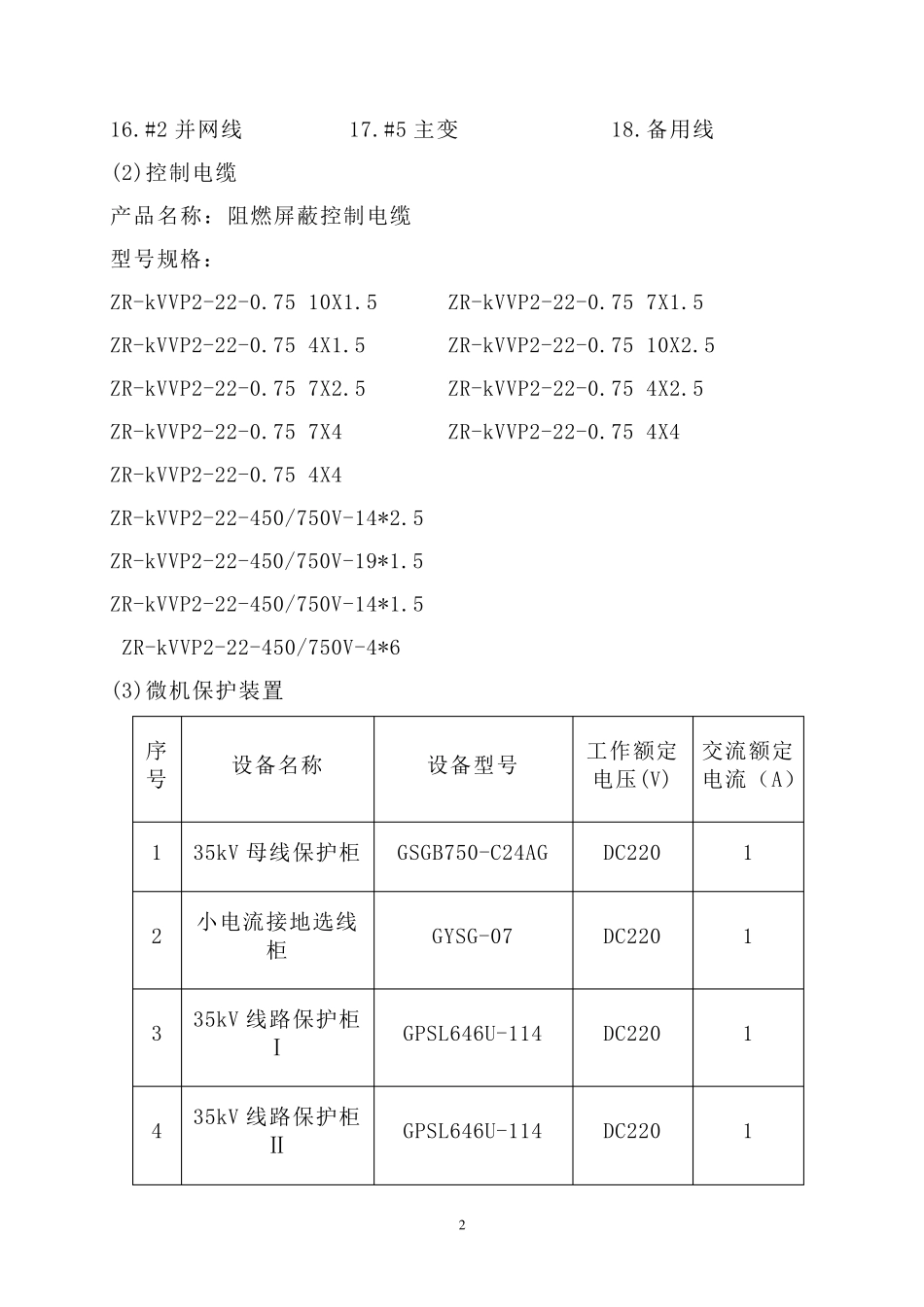

**工程#1、#2 并网线试运行方案 批准： 审核： 校核： 编制： **公司 二○一*年*月 1 **工程#1、#2 并网线试运行方案 一、编制依据 1.《电气装置安装工程施工及验收规范》 1.1 《电气装置安装工程 盘、柜及二次回路接线施工及验收规范》 GB50171-1992 1.2 《电气装置安装工程 蓄电池施工及验收规范》 GB50172-1992 1.3 《电气装置安装工程 高压电器施工及验收规范》 GB50147-2010 1.4《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010 1.5 《电气装置安装工程 母线装置施工及验收规范》 GB50149-2010 1.6 《电气装置安装工程 电气设备交接试验标准》 GB50150-2006 1.7 《电气装置安装工程 电缆线路施工及验收规范》 GB50168-2006 1.8 《电气装置安装工程 接地装置施工及验收规范》 GB50169-2006 2.《山东电力集团公司电力设备交接和预防性试验规程》（2007 年版） 3.《国家电网公司电力安全工作规程》（2009 年版） 4.国核电力规划设计研究院施工图纸及相关厂家技术资料 5.**站一次系统图 二、试运行产品参数： 一次产品试运行参数 （1）35kV SF6 绝缘开关柜设备（共18 面） 1.粉磨Ⅰ线 2.#7 主变 3.重油Ⅲ线 4.303 Ⅰ线 5.#8 主变 6.#1 并网线 7.重油Ⅳ线 8.重油Ⅱ线 9.#3 并网线 10.母联 11.#4 并网线 12.#6 主变 13.粉磨Ⅱ线 14.重油Ⅰ线 15.高备变 2 16.#2 并网线 17.#5 主变 18.备用线 (2)控制电缆 产品名称：阻燃屏蔽控制电缆 型号规格： ZR-kVVP2-22-0.75 10X1.5 ZR-kVVP2-22-0.75 7X1.5 ZR-kVVP2-22-0.75 4X1.5 ZR-kVVP2-22-0.75 10X2.5 ZR-kVVP2-22-0.75 7X2.5 ZR-kVVP2-22-0.75 4X2.5 ZR-kVVP2-22-0.75 7X4 ZR-kVVP2-22-0.75 4X4 ZR-kVVP2-22-0.75 4X4 ZR-kVVP2-22-450/750V-14*2.5 ZR-kVVP2-22-450/750V-19*1.5 ZR-kVVP2-22-450/750V-14*1.5 ZR-kVVP2-22-450/750V-4*6 (3)微机保护装置 序号 设备名称 设备型号 工作额定电压(V) 交流额定电流（A） 1 35kV 母线保护柜 GSGB750-C24AG DC220 1 2 小电流接地选线柜 GYSG-07 DC220 1 3 35kV 线路保护柜Ⅰ GPSL646U-114 DC220 1 4 35kV 线路保护柜Ⅱ GPSL646U-114 DC220 1 3 5 35kV 线路保护柜Ⅱ GPSL646U-114 DC220 1 6 35kV 母联保护测控柜 GPSL641U-111 DC220 1 7 共用柜 GPSG-01 DC220 1 8...
