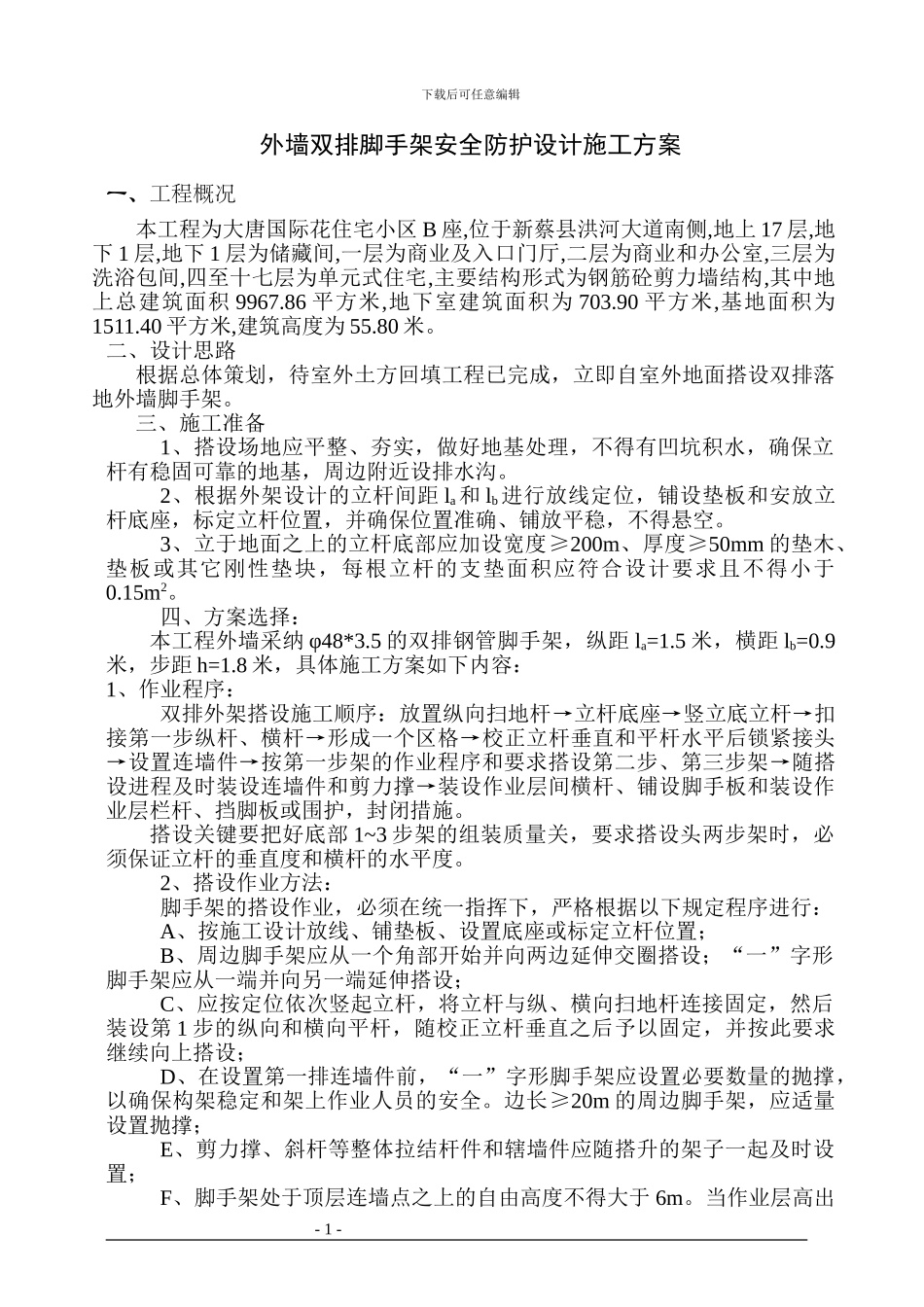

下载后可任意编辑外墙双排脚手架安全防护设计施工方案一、工程概况本工程为大唐国际花住宅小区 B 座,位于新蔡县洪河大道南侧,地上 17 层,地下 1 层,地下 1 层为储藏间,一层为商业及入口门厅,二层为商业和办公室,三层为洗浴包间,四至十七层为单元式住宅,主要结构形式为钢筋砼剪力墙结构,其中地上总建筑面积 9967.86 平方米,地下室建筑面积为 703.90 平方米,基地面积为1511.40 平方米,建筑高度为 55.80 米。二、设计思路根据总体策划，待室外土方回填工程已完成，立即自室外地面搭设双排落地外墙脚手架。三、施工准备1、搭设场地应平整、夯实，做好地基处理，不得有凹坑积水，确保立杆有稳固可靠的地基，周边附近设排水沟。2、根据外架设计的立杆间距 la和 lb进行放线定位，铺设垫板和安放立杆底座，标定立杆位置，并确保位置准确、铺放平稳，不得悬空。3、立于地面之上的立杆底部应加设宽度≥200m、厚度≥50mm 的垫木、垫板或其它刚性垫块，每根立杆的支垫面积应符合设计要求且不得小于0.15m2。四、方案选择：本工程外墙采纳 φ48*3.5 的双排钢管脚手架，纵距 la=1.5 米，横距 lb=0.9米，步距 h=1.8 米，具体施工方案如下内容： 1、作业程序：双排外架搭设施工顺序：放置纵向扫地杆→立杆底座→竖立底立杆→扣接第一步纵杆、横杆→形成一个区格→校正立杆垂直和平杆水平后锁紧接头→设置连墙件→按第一步架的作业程序和要求搭设第二步、第三步架→随搭设进程及时装设连墙件和剪力撑→装设作业层间横杆、铺设脚手板和装设作业层栏杆、挡脚板或围护，封闭措施。搭设关键要把好底部 1~3 步架的组装质量关，要求搭设头两步架时，必须保证立杆的垂直度和横杆的水平度。2、搭设作业方法：脚手架的搭设作业，必须在统一指挥下，严格根据以下规定程序进行：A、按施工设计放线、铺垫板、设置底座或标定立杆位置；B、周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端并向另一端延伸搭设；C、应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第 1 步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设；D、在设置第一排连墙件前，“一”字形脚手架应设置必要数量的抛撑，以确保构架稳定和架上作业人员的安全。边长≥20m 的周边脚手架，应适量设置抛撑；E、剪力撑、斜杆等整体拉结杆件和辖墙件应随搭升的架子一起及时设置；F、脚手架处于顶层连墙点之上的自由高...
