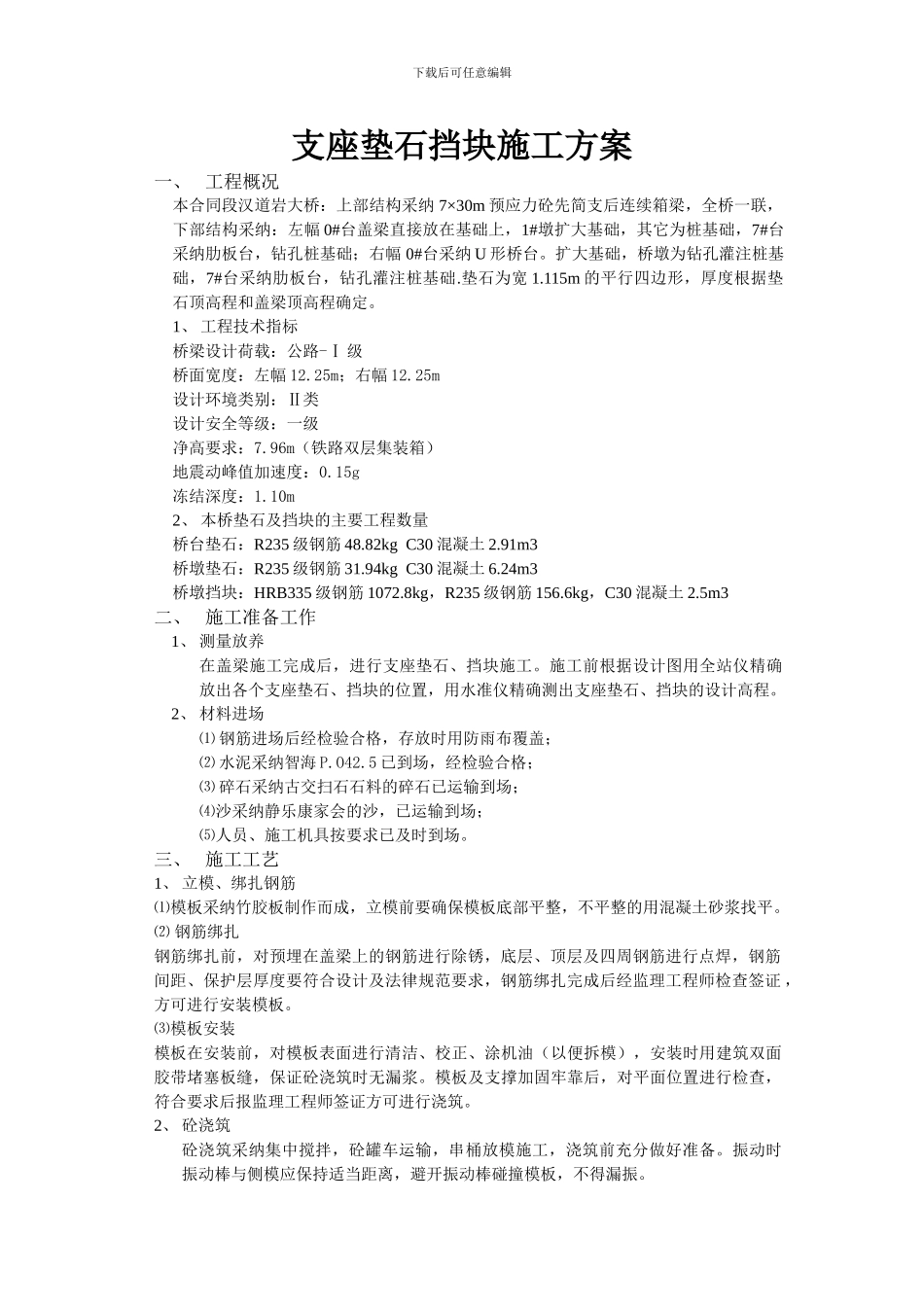

下载后可任意编辑支座垫石挡块施工方案一、 工程概况本合同段汉道岩大桥：上部结构采纳 7×30m 预应力砼先简支后连续箱梁，全桥一联，下部结构采纳：左幅 0#台盖梁直接放在基础上，1#墩扩大基础，其它为桩基础，7#台采纳肋板台，钻孔桩基础；右幅 0#台采纳 U 形桥台。扩大基础，桥墩为钻孔灌注桩基础，7#台采纳肋板台，钻孔灌注桩基础.垫石为宽 1.115m 的平行四边形，厚度根据垫石顶高程和盖梁顶高程确定。1、 工程技术指标桥梁设计荷载：公路-Ⅰ 级桥面宽度：左幅 12.25m；右幅 12.25m设计环境类别：Ⅱ类设计安全等级：一级净高要求：7.96m（铁路双层集装箱）地震动峰值加速度：0.15g冻结深度：1.10m2、 本桥垫石及挡块的主要工程数量桥台垫石：R235 级钢筋 48.82kg C30 混凝土 2.91m3桥墩垫石：R235 级钢筋 31.94kg C30 混凝土 6.24m3桥墩挡块：HRB335 级钢筋 1072.8kg，R235 级钢筋 156.6kg，C30 混凝土 2.5m3二、 施工准备工作1、 测量放养在盖梁施工完成后，进行支座垫石、挡块施工。施工前根据设计图用全站仪精确放出各个支座垫石、挡块的位置，用水准仪精确测出支座垫石、挡块的设计高程。2、 材料进场⑴ 钢筋进场后经检验合格，存放时用防雨布覆盖；⑵ 水泥采纳智海 P.O42.5 已到场，经检验合格；⑶ 碎石采纳古交扫石石料的碎石已运输到场；⑷沙采纳静乐康家会的沙，已运输到场；⑸人员、施工机具按要求已及时到场。三、 施工工艺1、 立模、绑扎钢筋⑴模板采纳竹胶板制作而成，立模前要确保模板底部平整，不平整的用混凝土砂浆找平。⑵ 钢筋绑扎钢筋绑扎前，对预埋在盖梁上的钢筋进行除锈，底层、顶层及四周钢筋进行点焊，钢筋间距、保护层厚度要符合设计及法律规范要求，钢筋绑扎完成后经监理工程师检查签证 ，方可进行安装模板。⑶模板安装模板在安装前，对模板表面进行清洁、校正、涂机油（以便拆模），安装时用建筑双面胶带堵塞板缝，保证砼浇筑时无漏浆。模板及支撑加固牢靠后，对平面位置进行检查，符合要求后报监理工程师签证方可进行浇筑。2、 砼浇筑砼浇筑采纳集中搅拌，砼罐车运输，串桶放模施工，浇筑前充分做好准备。振动时振动棒与侧模应保持适当距离，避开振动棒碰撞模板，不得漏振。下载后可任意编辑3、 养生支座垫石、挡块浇筑完成后，对混凝土裸露面及时修整、抹平，待定浆后进行第二遍压光收浆后进行洒水养生，并派专人洒水养生。混凝土达到强度后进行拆模，拆除时应小心，...
