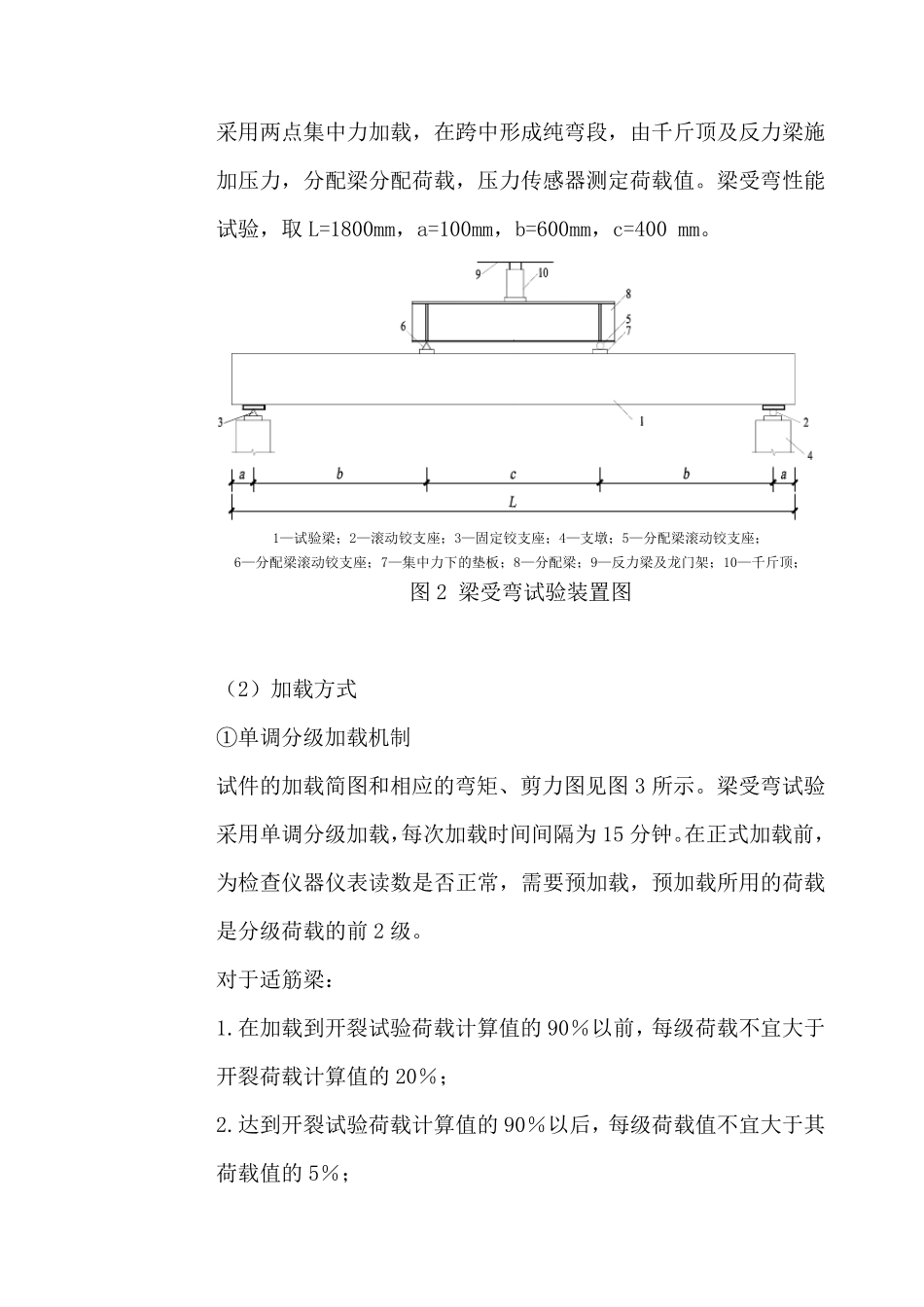

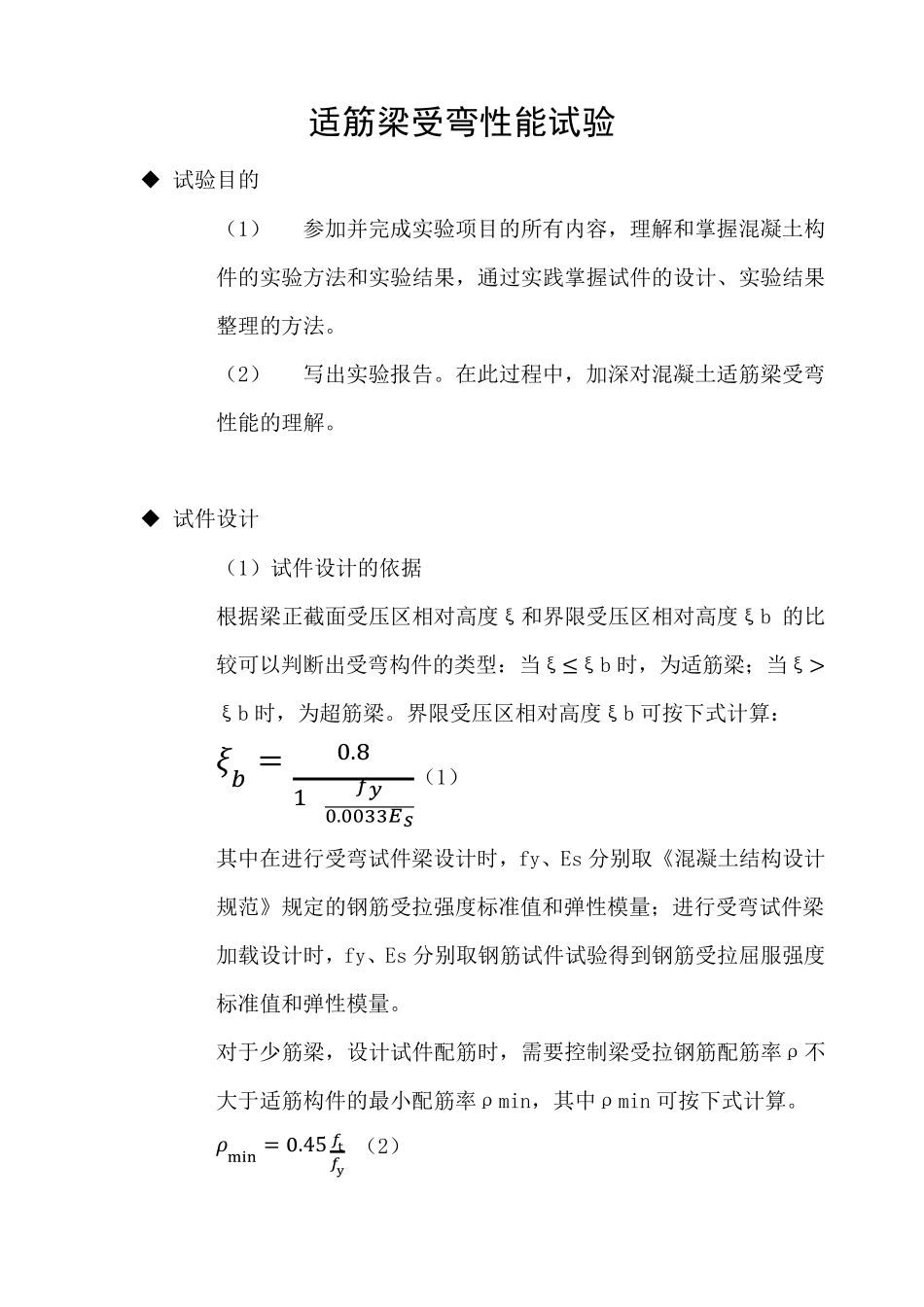

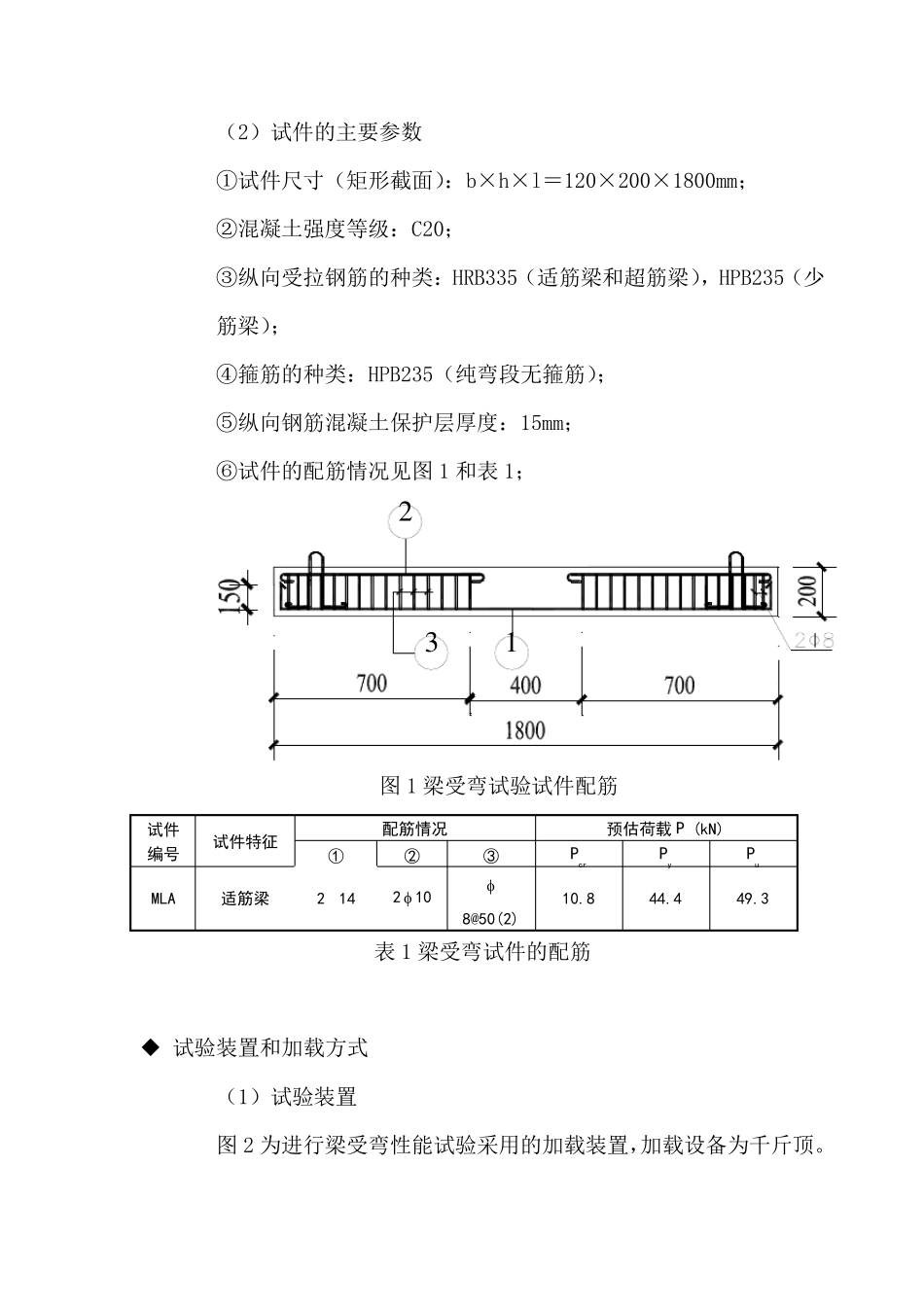

适筋梁受弯性能试验  试验目的 （1） 参加并完成实验项目的所有内容，理解和掌握混凝土构件的实验方法和实验结果，通过实践掌握试件的设计、实验结果整理的方法。 （2） 写出实验报告。在此过程中，加深对混凝土适筋梁受弯性能的理解。  试件设计 （1）试件设计的依据 根据梁正截面受压区相对高度ξ和界限受压区相对高度ξb 的比较可以判断出受弯构件的类型：当ξ≤ξb 时，为适筋梁；当ξ>ξb 时，为超筋梁。界限受压区相对高度ξb 可按下式计算： ᵰᵄ =0.81+ᵅᵆ0.0033ᵃᵆ（1） 其中在进行受弯试件梁设计时，fy、Es 分别取《混凝土结构设计规范》规定的钢筋受拉强度标准值和弹性模量；进行受弯试件梁加载设计时，fy、Es 分别取钢筋试件试验得到钢筋受拉屈服强度标准值和弹性模量。 对于少筋梁，设计试件配筋时，需要控制梁受拉钢筋配筋率ρ不大于适筋构件的最小配筋率ρmin，其中ρmin 可按下式计算。 ᵰmin = 0.45 ᵅtᵅy （2） （2）试件的主要参数 ①试件尺寸（矩形截面）：b×h×l＝120×200×1800mm； ②混凝土强度等级：C20； ③纵向受拉钢筋的种类：HRB335（适筋梁和超筋梁），HPB235（少筋梁）； ④箍筋的种类：HPB235（纯弯段无箍筋）； ⑤纵向钢筋混凝土保护层厚度：15mm； ⑥试件的配筋情况见图 1 和表 1； 图 1 梁受弯试验试件配筋 试件 编号 试件特征 配筋情况 预估荷载P (kN) ① ② ③ Pcr Py Pu MLA 适筋梁 214 2  10 8@50(2) 10.8 44.4 49.3 表 1 梁受弯试件的配筋  试验装置和加载方式 （1）试验装置 图 2 为进行梁受弯性能试验采用的加载装置，加载设备为千斤顶。312采用两点集中力加载，在跨中形成纯弯段，由千斤顶及反力梁施加压力，分配梁分配荷载，压力传感器测定荷载值。梁受弯性能试验，取L=1800mm，a=100mm，b=600mm，c=400 mm。 1—试验梁；2—滚动铰支座；3—固定铰支座；4—支墩；5—分配梁滚动铰支座； 6—分配梁滚动铰支座；7—集中力下的垫板；8—分配梁；9—反力梁及龙门架；10—千斤顶； 图 2 梁受弯试验装置图 （2）加载方式 ①单调分级加载机制 试件的加载简图和相应的弯矩、剪力图见图 3 所示。梁受弯试验采用单调分级加载，每次加载时间间隔为 15 分钟。在正式加载前，为检查仪器仪表读数是否正常，需要预加载，预加载所用的荷载是分级荷载的前 2 级。 对于适筋梁： 1.在加载到开裂试验荷载计算值的...
