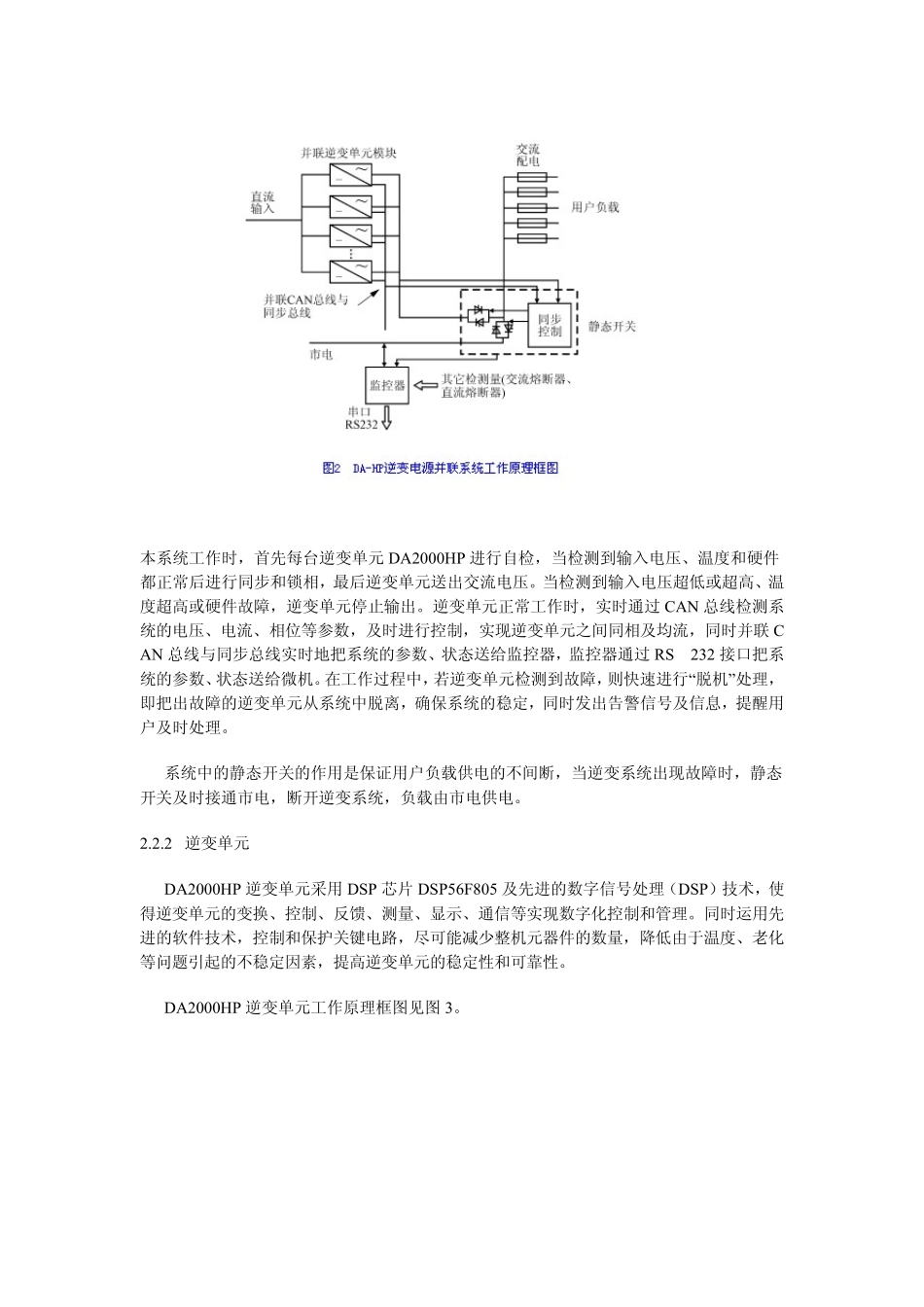

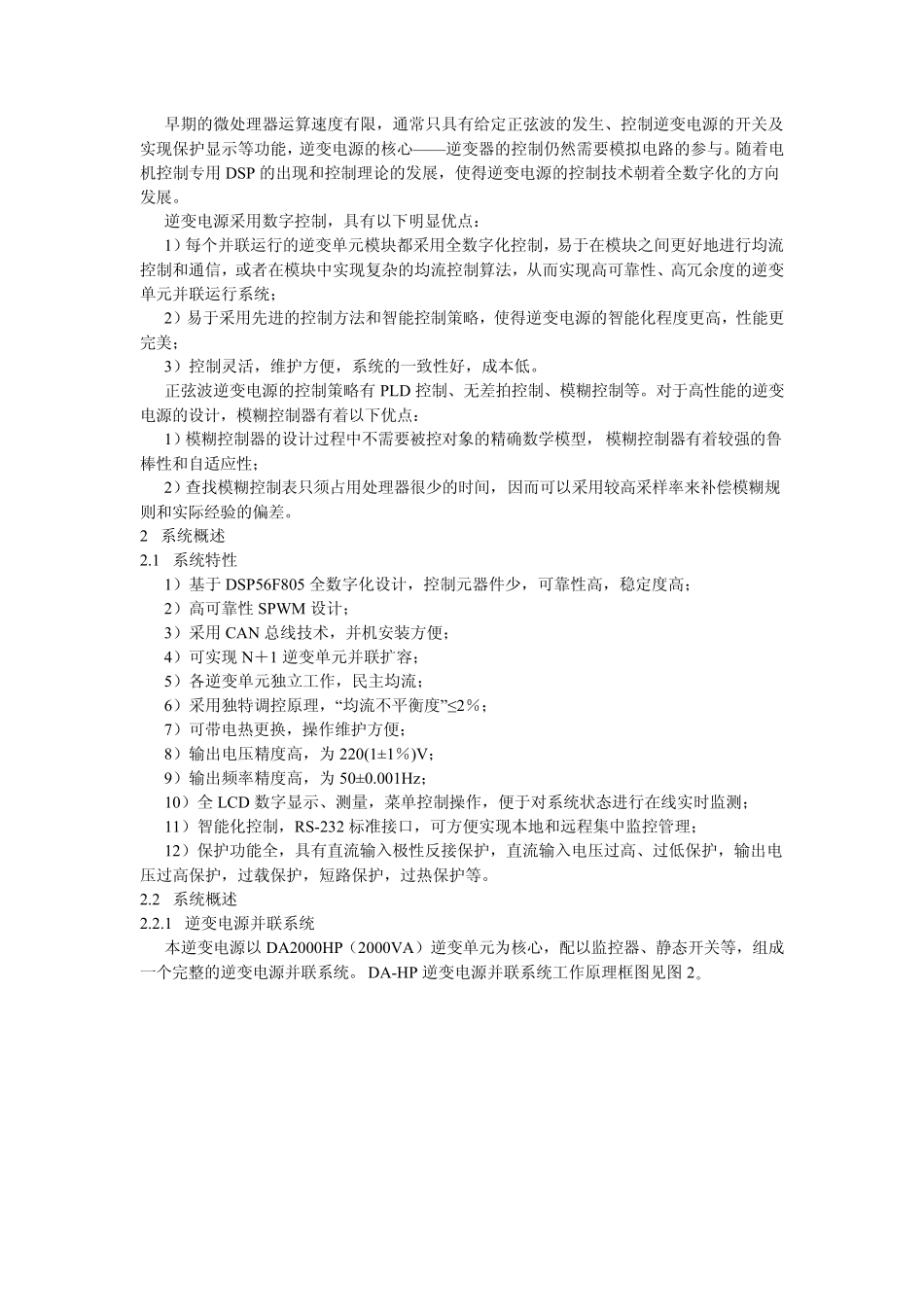

逆变电源 1 引言 信息技术的迅速发展，对供电系统的容量、性能和可靠性要求越来越高，也推动着电力电子技术的研究不断深入。多模块并联实现大容量电源被公认为当今电源变换技术发展的重要方向之一。 对于实现大容量的逆变电源，同样也可以采用并联技术。由于逆变电源常采用新型全控功率开关器件构成单元模块，受功率开关器件容量限制，单个逆变电源模块的容量是十分有限的，通过多个模块并联进行扩容，不仅可以充分利用新型全控功率开关器件的优势，减少系统的体积，降低噪声，还可以提高系统的动态响应速度和逆变器的通用性。 1.1 逆变电源并机的原理 交流电源间的并联运行远比直流电源并联运行复杂，由于是正弦波输出，必须要解决以下问题： 1）两台或多台投入并联运行时，相互间及系统的频率、相位、幅度必须达到一致或小于容许误差时才能投入，否则会引起系统不稳定或各逆变单元间产生环流； 2）并联工作过程中，各逆变单元输出必须保持一致，否则，频率微弱差异的积累将造成系统输出幅度的周期性变化和波形畸变，相位不同使输出幅度不稳； 3）均流要求高，均流包括有功和无功均流，即功率的平均分配包括有功功率和无功功率的平均分配； 4）故障保护除单元内部故障保护外，当均流或同步异常时，要将相应有故障的逆变单元切除，确保系统的稳定。 解决上述问题的关键是解决均流问题，鉴于此，采用有功和无功并联控制方式。 该控制方式实际上是实现并联功率偏差控制。当并联逆变单元出现输出有功或者输出无功不一致时，通过检测出本单元的有功或无功偏差值，来调节逆变单元输出电压的相位和幅值，保证每一个逆变单元输出的有功与无功相等，达到均流的目的。图 1 是两个逆变单元并联给负载供电的网络模型。逆变单元 1 的输出有功 P1 和无功 Q1 分别为： P1=E1Usinδ1/X（1） Q1=(E1Ucosδ1－U2)/jX（2） 逆变单元 2 的输出有功 P2 和无功 Q2 分别为： P2=E2Usinδ2/X（3） Q2=(E2Ucosδ2－U2)/jX（4） 由式（1）～式（4）可知，有功的大小主要取决于功率角 δ，无功的大小主要取决于逆变单元的输出幅值 E1 和 E2，因此可以通过调节功率角 δ 来调节输出有功功率的大小，通过调节逆变单元输出电压的幅度来调节无功的大小，从而可实现各输出电源模块的均流。 1.2 逆变电源并机的数字控制 早期的微处理器运算速度有限，通常只具有给定正弦波的发生、控制逆变电源的开关及实现保护显示等功能，逆变电源的核...
