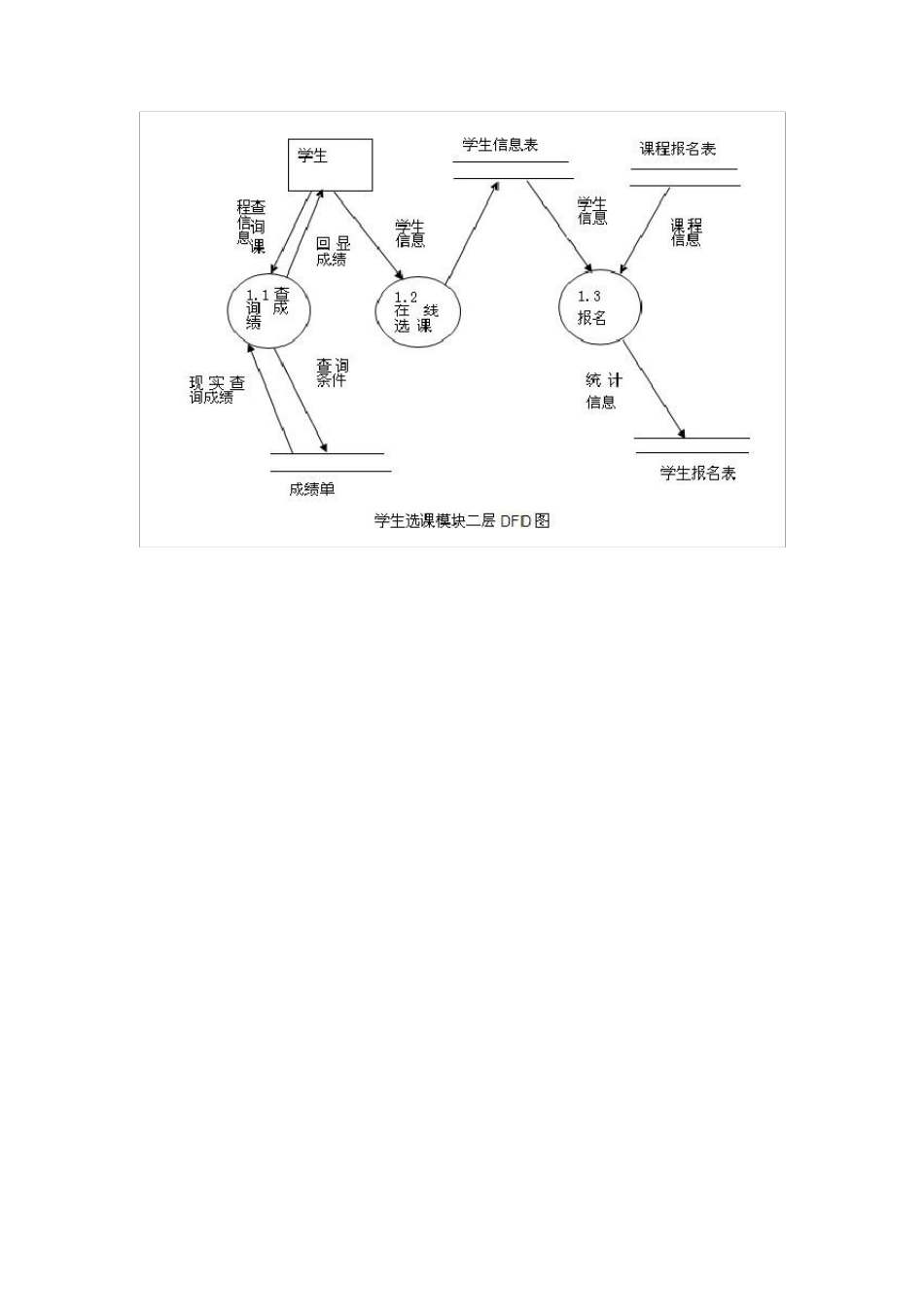

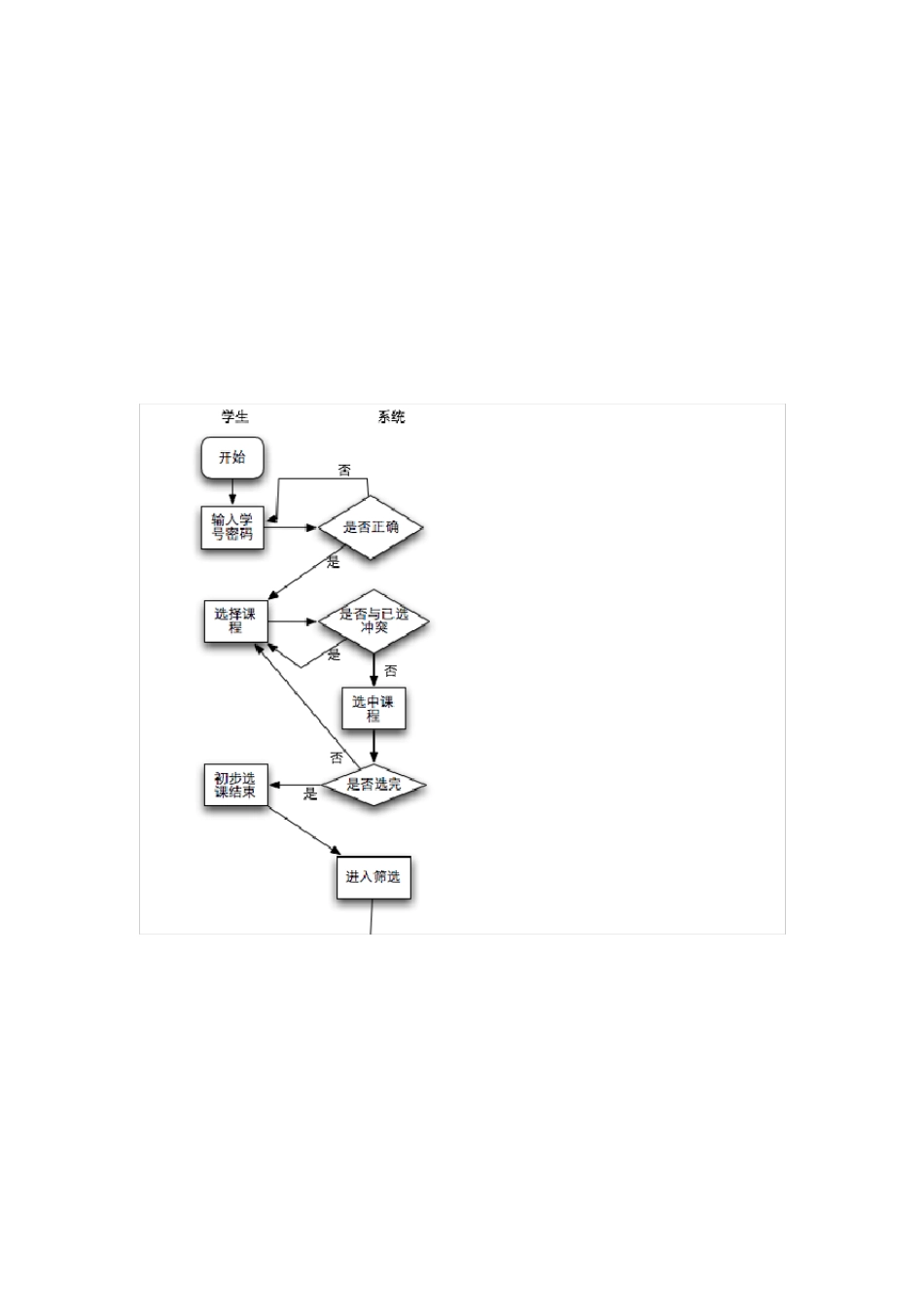

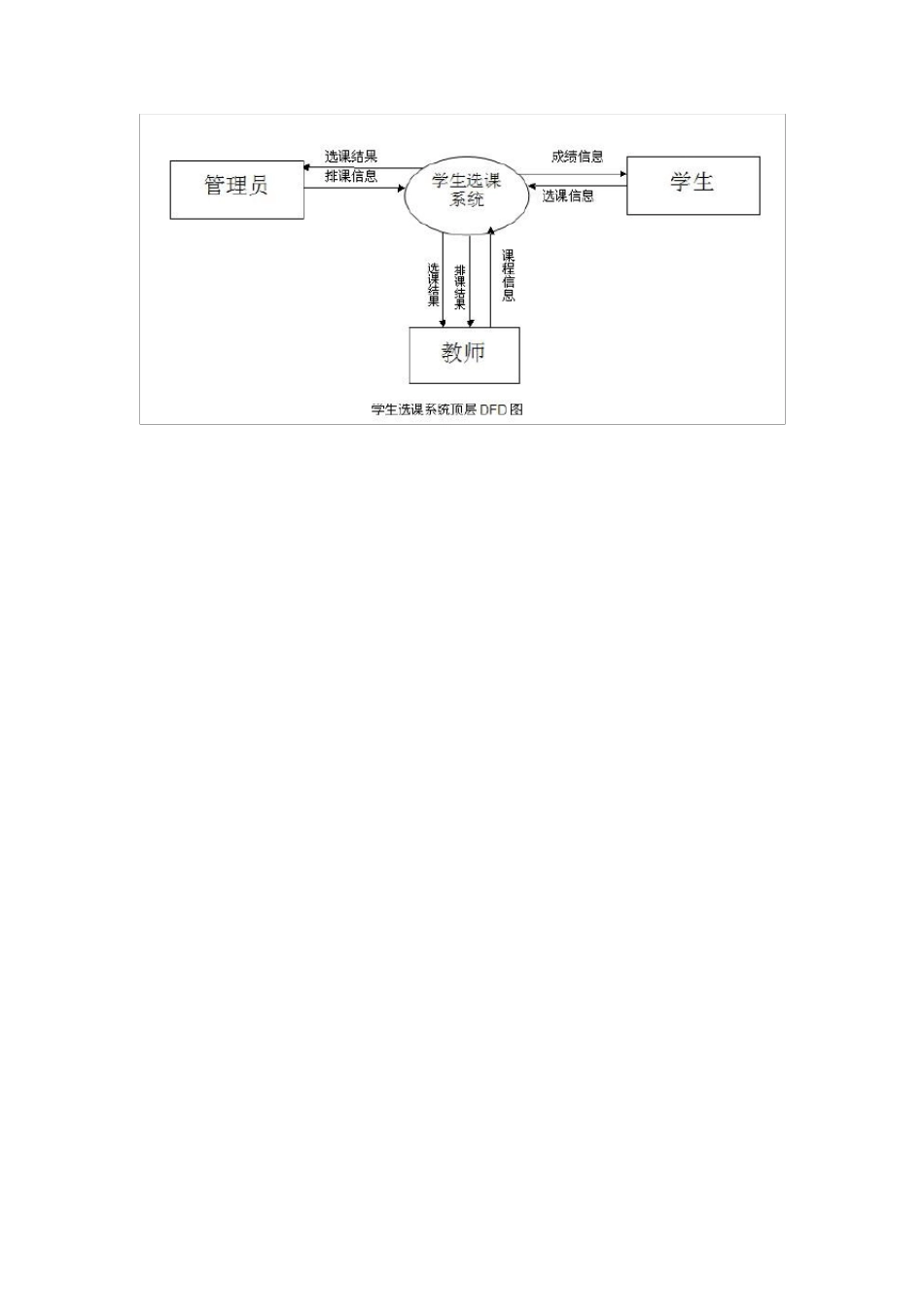

改进后 上图为改进前 e r 图 课程—(m :1)—》学生: 课程—(1:1)-》教室 课程-(1:1)-》教师 数据字典 学生=学号+登录密码+学生姓名+性别+班号 课程=课程编号+课程名称+学时数+学分+上课地点+上课时间+上课教师 教师=教室编号+教师名称+教师职称+上课时间+上课地点+课程名称 教室=教室编号+课程名称+课程时间+上课教师+容纳人数+多媒体情况 数据流条目 学生模块 名称:学生信息 来源:学生 去向:在线选课 简述:按其信息进行选课 组成:学号+ 姓名+ 课程名 名称:课程信息 来源:课程报名表 去向:报名 简述:处理录入的信息 组成:课程号+ 课程名+ 教师名 名称:统计信息 来源:报名 去向:学生报名表 简述:统计后的信息 组成:学生学号+ 姓名+ 课程名 名称:查询课程信息 来源:学生 去向:成绩查询 简述:传递查询条件 组成:课程号+ 课程名 名称:查询条件 来源:成绩查询 去向:成绩单 简述:查询所要课程的相关成绩 组成:学号+ 课程号+ 课程名 名称:回显成绩 来源:成绩查询 去向:成绩单 简述:查询所要课程的相关成绩 组成: 课程号+ 课程名+ 成绩 名称:回显成绩 来源:学生 去向:成绩查询 简述:查询所要课程的相关成绩 组成: 课程号+ 课程名+ 成绩 教师模块 名称:课程 来源:教师 去向:查询课表 简述:所开设课程的查询 组成:课程号+ 课程名 名称:课程 来源:查询课表 去向:课程表 简述:所开设课程的查询 组成:课程号+ 课程名 名称:学生信息 来源:学生 去向:成绩录入 简述:输入学生信息,进行成绩录入 组成:学号+ 姓名+ 课程名 名称:课程及个人信息 来源:教师 去向:申请开课 简述:教师所开某门课程的信息 组成:课程号+ 课程名+ 教师名 名称:排课结果 来源:查询课表 去向:教师 简述:教师所开某门课程的信息显示 组成: 课程名+ 班级+ 人数 名称:课程单 来源:申请开课 去向:开课单 简述:课程的信息 组成:课程号+ 课程名+ 教师名+ 班级 名称:成绩单 来源:成绩录入 去向:成绩存储库 简述:学生成绩信息 组成:课程号+ 课程名+ 学生名+ 班级+ 成绩 管理员模块 数据流名称:录入学生,教师信息 来源:管理员 去向:管理信息 简述:按照各用户条件对其信息进行修改 组成:学生信息+ 教师信息+ 班级信息+ 课程信息 数据流名称:修改学...
