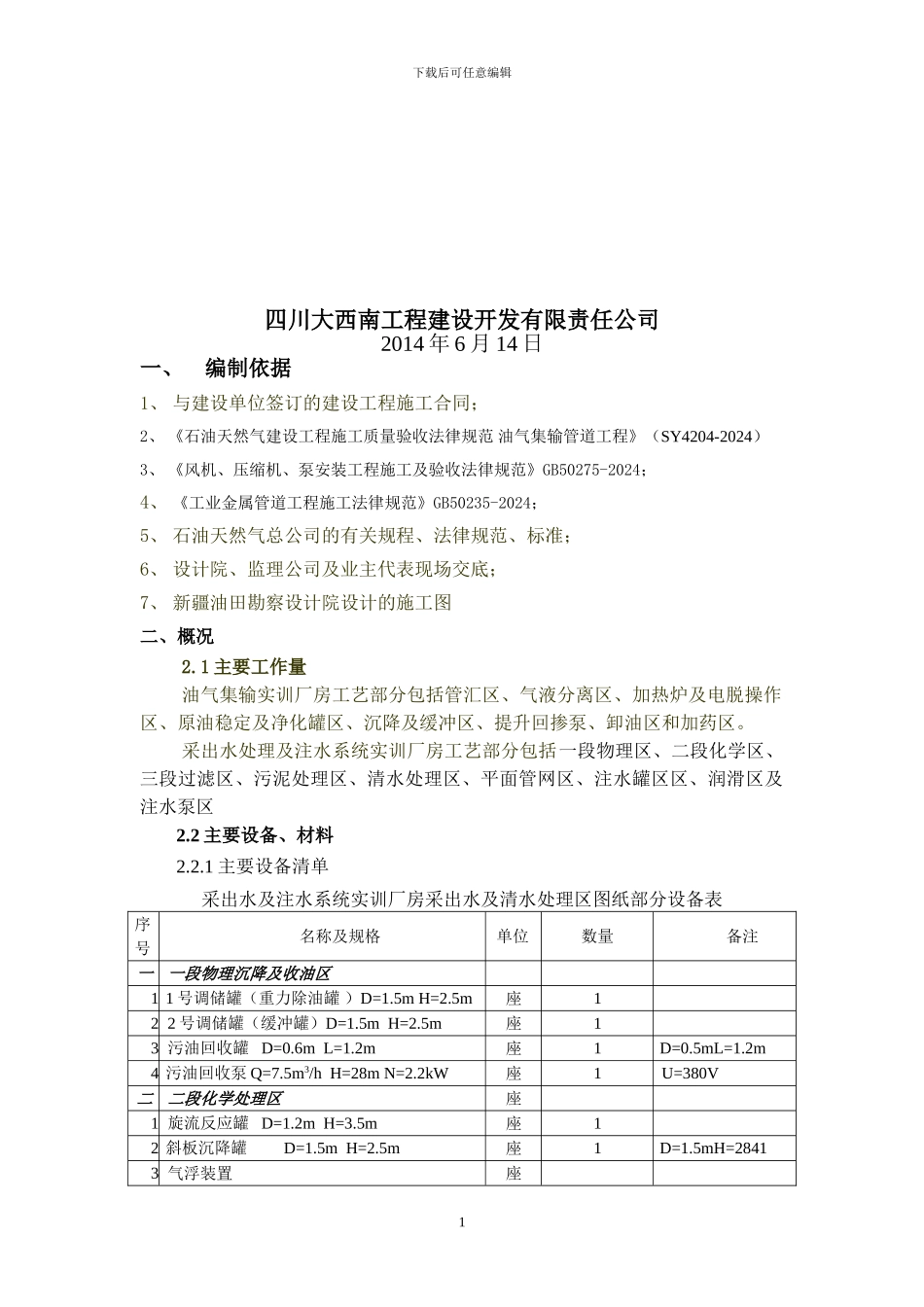

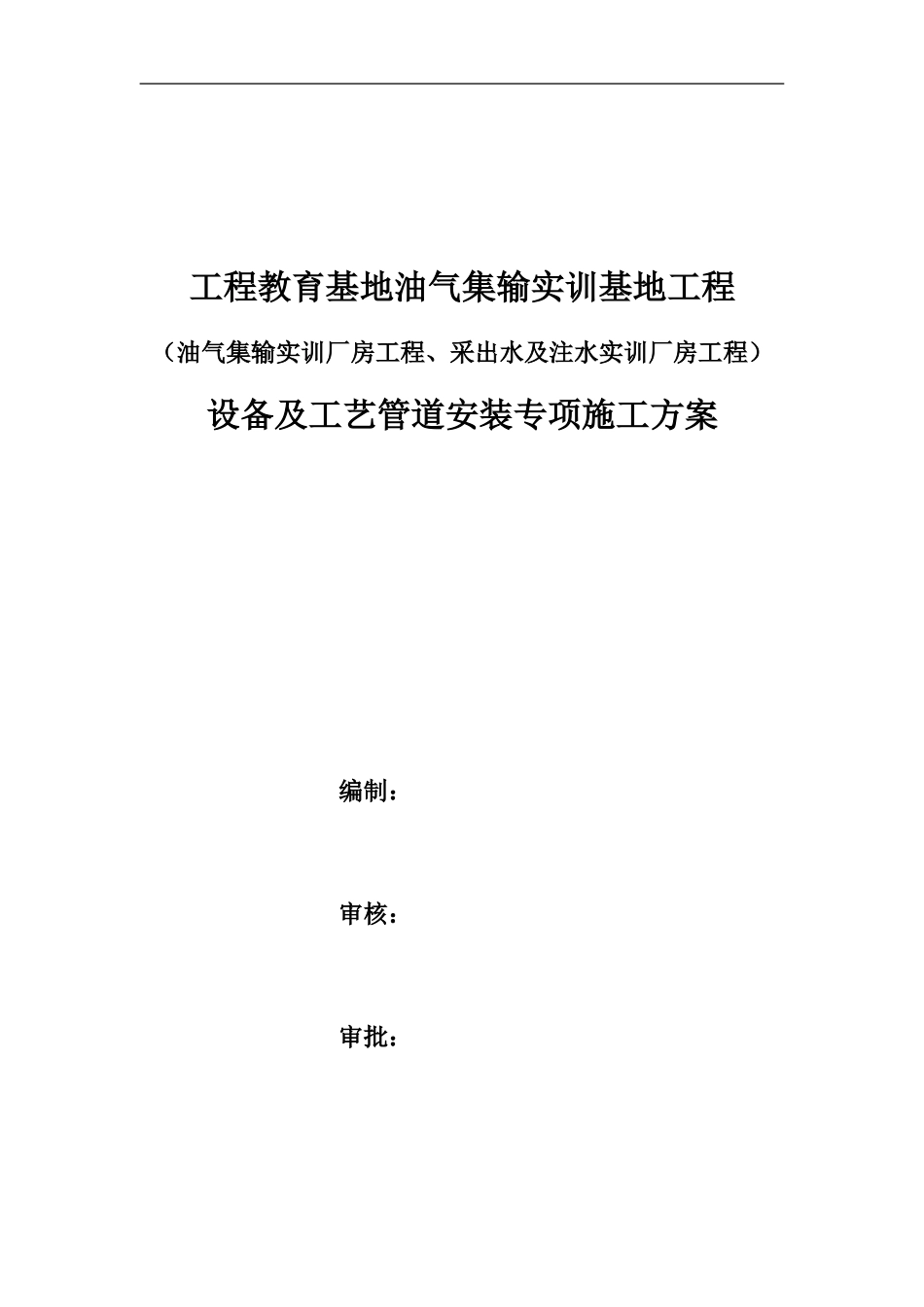

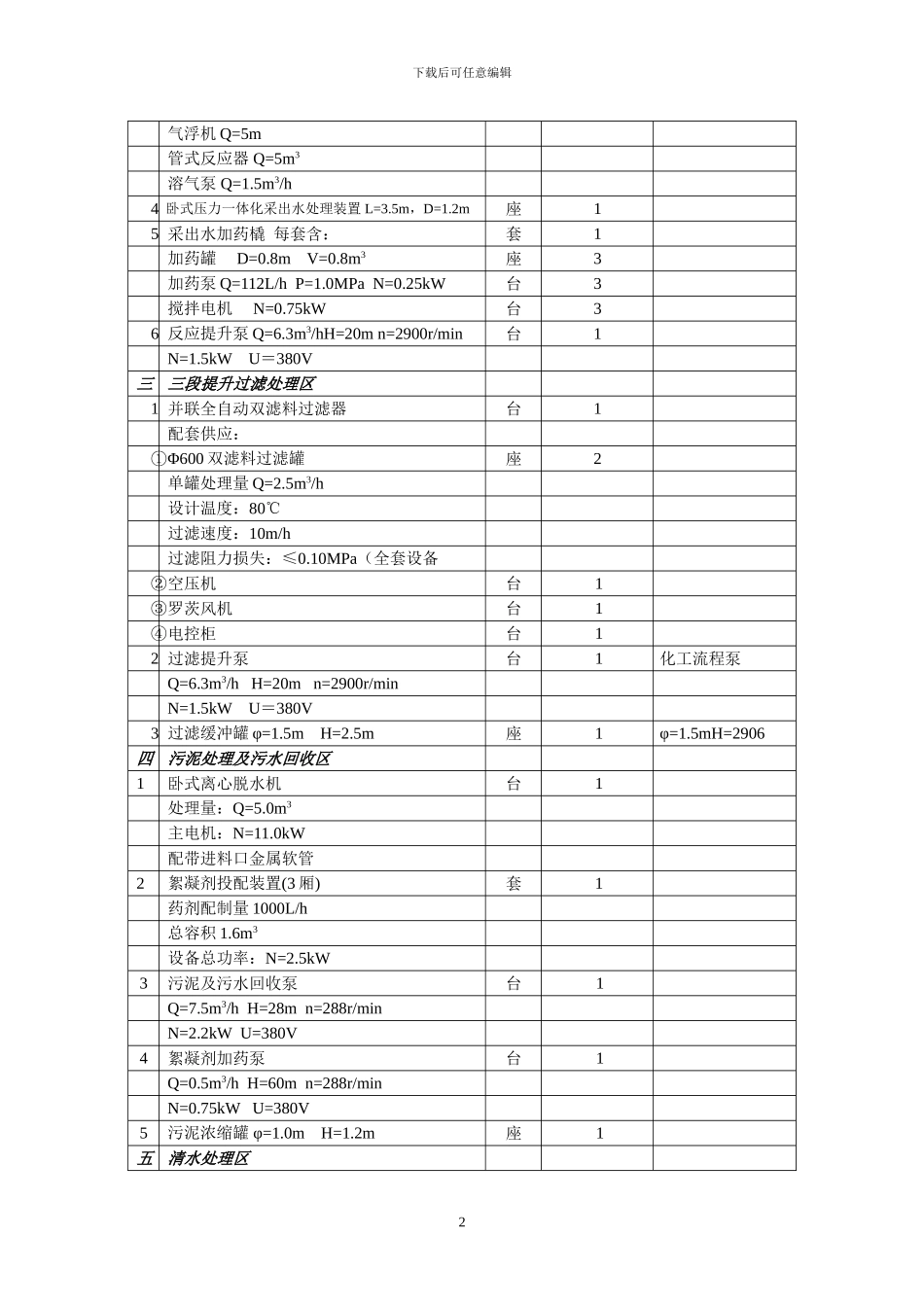

工程教育基地油气集输实训基地工程（油气集输实训厂房工程、采出水及注水实训厂房工程） 设备及工艺管道安装专项施工方案编制：审核：审批：下载后可任意编辑四川大西南工程建设开发有限责任公司2014 年 6 月 14 日一、编制依据1、 与建设单位签订的建设工程施工合同；2、 《石油天然气建设工程施工质量验收法律规范 油气集输管道工程》（SY4204-2024）3、 《风机、压缩机、泵安装工程施工及验收法律规范》GB50275-2024；4、 《工业金属管道工程施工法律规范》GB50235-2024；5、 石油天然气总公司的有关规程、法律规范、标准；6、 设计院、监理公司及业主代表现场交底；7、 新疆油田勘察设计院设计的施工图二、概况2.1 主要工作量油气集输实训厂房工艺部分包括管汇区、气液分离区、加热炉及电脱操作区、原油稳定及净化罐区、沉降及缓冲区、提升回掺泵、卸油区和加药区。采出水处理及注水系统实训厂房工艺部分包括一段物理区、二段化学区、三段过滤区、污泥处理区、清水处理区、平面管网区、注水罐区区、润滑区及注水泵区2.2 主要设备、材料2.2.1 主要设备清单采出水及注水系统实训厂房采出水及清水处理区图纸部分设备表序号名称及规格单位数量备注一一段物理沉降及收油区1 1 号调储罐（重力除油罐 ）D=1.5m H=2.5m座12 2 号调储罐（缓冲罐）D=1.5m H=2.5m座13 污油回收罐 D=0.6m L=1.2m座1D=0.5mL=1.2m4 污油回收泵 Q=7.5m3/h H=28m N=2.2kW座1U=380V二二段化学处理区座1 旋流反应罐 D=1.2m H=3.5m座12 斜板沉降罐 D=1.5m H=2.5m座1D=1.5mH=28413 气浮装置座1下载后可任意编辑气浮机 Q=5m管式反应器 Q=5m3溶气泵 Q=1.5m3/h4 卧式压力一体化采出水处理装置 L=3.5m，D=1.2m座15 采出水加药橇 每套含：套1加药罐 D=0.8m V=0.8m3座3加药泵 Q=112L/h P=1.0MPa N=0.25kW台3搅拌电机 N=0.75kW台36 反应提升泵 Q=6.3m3/hH=20m n=2900r/min台1N=1.5kW U＝380V三三段提升过滤处理区1 并联全自动双滤料过滤器台1配套供应：①Φ600 双滤料过滤罐座2单罐处理量 Q=2.5m3/h设计温度：80℃过滤速度：10m/h过滤阻力损失：≤0.10MPa（全套设备②空压机台1③罗茨风机台1④电控柜台12 过滤提升泵台1化工流程泵Q=6.3m3/h H=20m n=2900r/minN=1.5kW U＝380V3 过滤缓冲罐 φ=1.5m H=2.5m座1φ=1.5mH=2906四污泥处理及污水回收区1卧式离心脱水机台1处理量：Q=5.0m3主电机：N=11.0kW配带进料口金属软管2絮...
