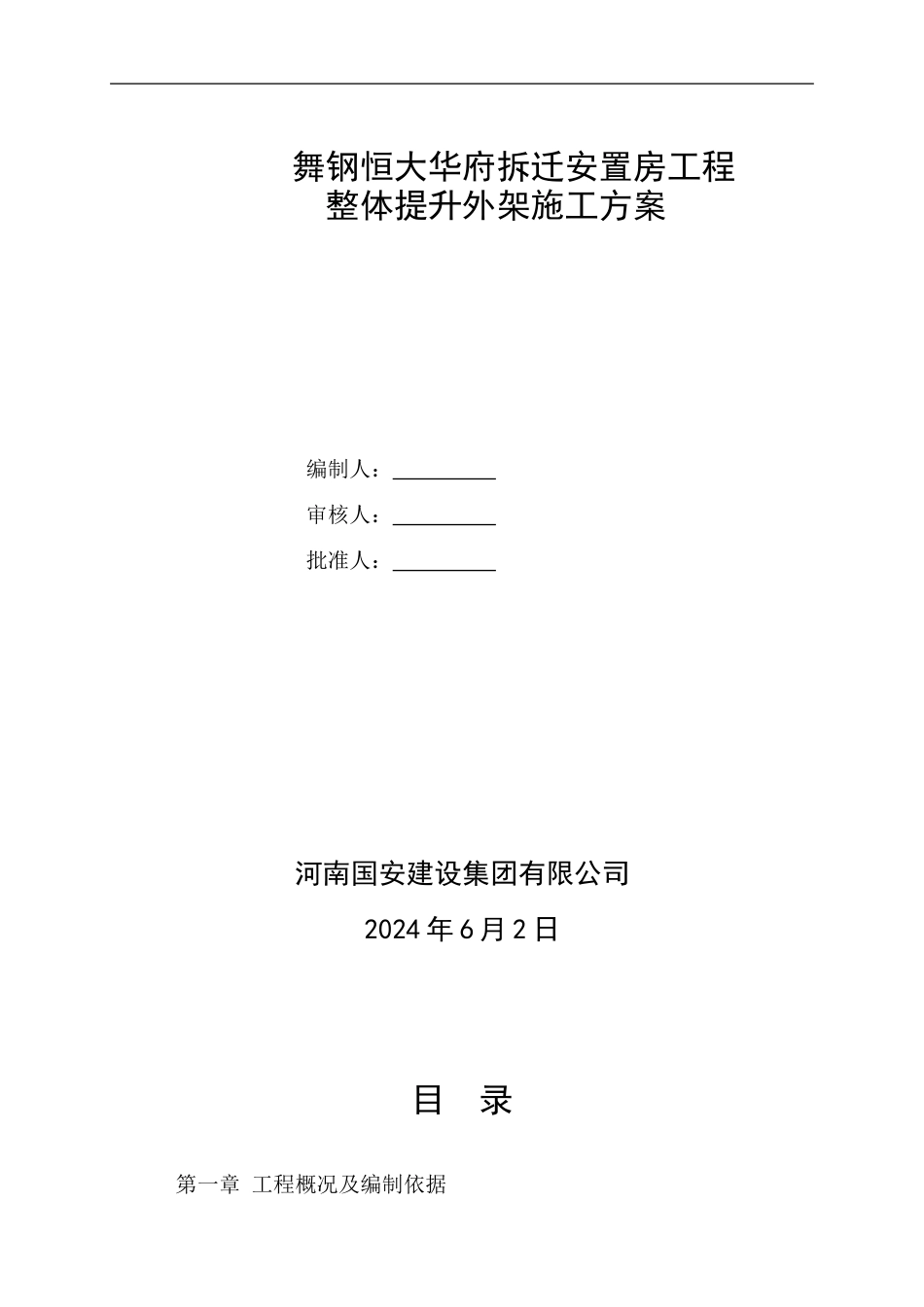

舞钢恒大华府拆迁安置房工程整体提升外架施工方案编制人： 审核人： 批准人： 河南国安建设集团有限公司2024 年 6 月 2 日目 录第一章 工程概况及编制依据下载后可任意编辑一、工程概况二、编制依据及提升架技术性能指标第二章 施工布置与准备工作一、组织机构网络二、施工目标三、施工准备第三章 施工方案第四章 特别部位施工技术措施第五章 质量保证措施第六章 工期保证措施第七章 安全文明施工保证措施第八章 配合协调管理 第九章 特别部位受力验算第一章 工程概况及编制依据一、工程概况舞钢恒大华府拆迁安置房工程，标准层为 32 水层的框架结构，层高3.0m。其主体施工及装饰脚手架采纳翔云公司研制的“翔云牌”PJ-03 导轨式整体提升架。它能够起到结构施工外防护和外墙装修操作等作用，该系统为一次性安装，以后自行升、降，不占用塔吊工作时间。考虑到工程的结构特点和建筑物层高以及提升架的安装原理，整体提升架共分三片，最大片设 12 台提升机位，其工作范围是：从标准一层开始搭设，逐层提升至女儿墙高度 。下降施工至搭设位置后拆除。二、编制依据及提升架技术性能指标（一）编制依据1、本工程有关设计图纸。2、国家有关技术标准及法规。3、建筑施工扣件钢管脚手架安全技术法律规范 JGJ130-2001、J84-2001。4、高层建筑施工手册第二版。5、《施工升降机》GB/T10052-10056-19966、建筑施工附着升降脚手架设计及使用管理规定（报审稿）。7、GBJ17-88《钢结构设计法律规范》。8、JGJ59-99《建筑施工安全检查标准》。（二）提升架技术性能指标。架体高度约 13.5m 架体步高 1.8m允许施工荷载 2×3KN/m2（两个操作层每层 3KN/m2）提升点最大水平间距 6m 预埋件垂直偏差 4－20mm 架体廊道宽度 0.9m 架体自重 2—3T 架体离墙最小距离 0. 3m 架体立杆间距最大 1.8m 电动葫芦额定荷载 7.5T 电动功率 500W下载后可任意编辑第二章 施工布置与准备工作一、组织机构网络。外架处项目施工经理部总指挥（技术负责人）安全员爬架专业组组长电 工架子工辅助工二、施工目标（一）质量目标本工程总的质量目标：确保质量合格。（二）工期目标本工程总的工期目标是：确保工程提前完工。（三）安全生产，文明施工目标创“舞钢市安全文明施工达标施工场地”。无任何重大伤亡，机械事故，无消防火灾事故.（四）服务目标1、严格遵照施工方案精心组织，精心施工，为甲方提供优质服务，确保用户满意，质量、安全...
