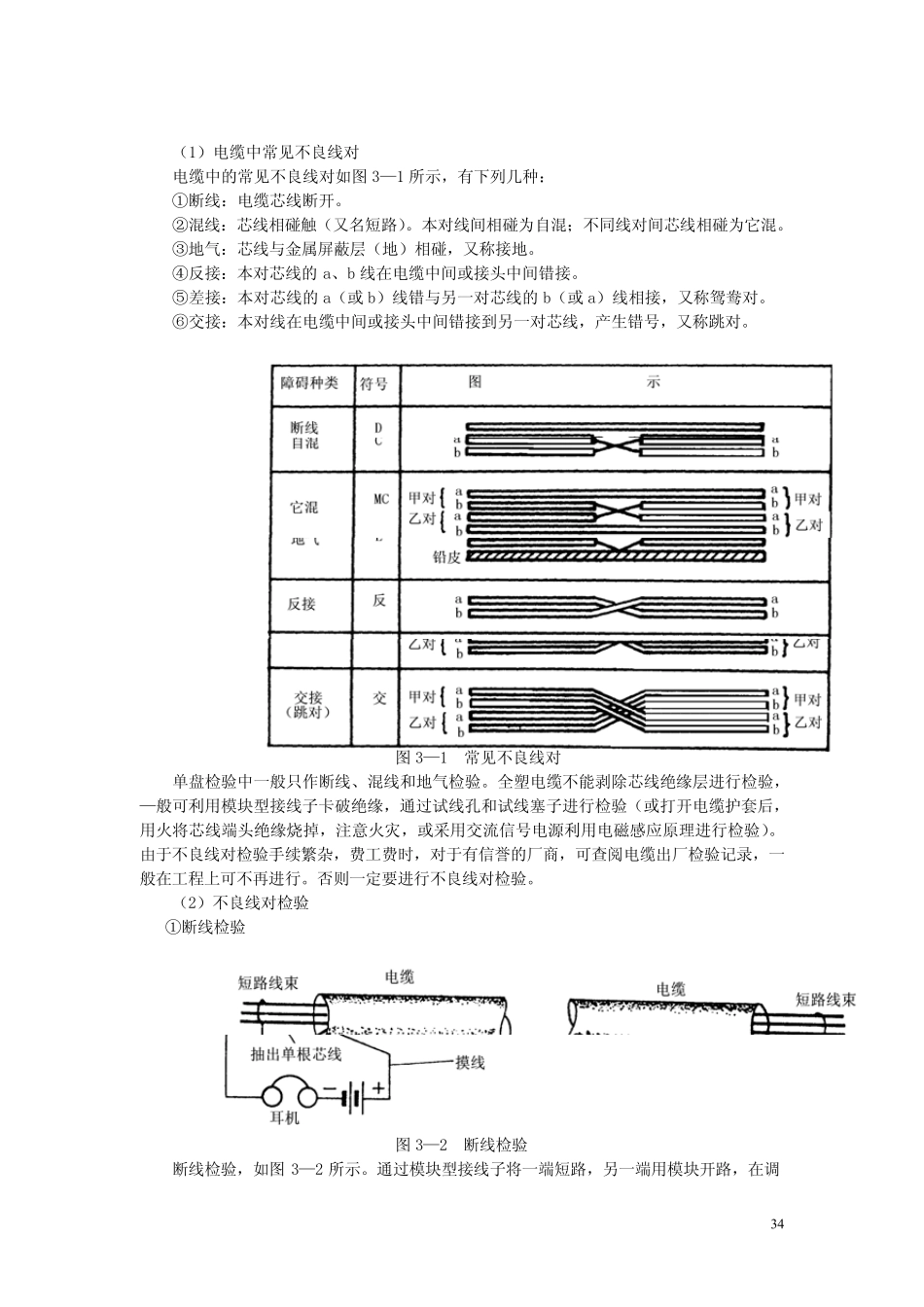

第3 章 通信电缆的敷设 本章内容 1.电缆的单盘检验与配盘 2.通信电缆（架空、管道、直埋、水底、墙壁、楼内和进局）的敷设 3.用户引入线与引入设备 本章重点 1.电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用 2.管道设备的组成、管孔的排列和敷设管道的工程知识 本章难点 1.电缆管道设备 2.全塑市内通信电缆的敷设方法、步骤和要求 本章学时数 24 学时（理论教学 18 学时、实训教学 6 学时） 学习本章目的和要求 1.掌握电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用 2.掌握管道设备的组成、管孔的排列和敷设管道的工程知识 3.技能方面：会正确进行架空电缆的架设、管道电缆的穿放；能完成用户皮线、引入线、室内线的安装 3.1 电缆的单盘检验与配盘 为了保证工程质量，电缆敷设前应进行单盘检验和配盘工作，本节主要介绍电缆的单盘检验与配盘工作。 3.1.1 单盘检验 单盘电缆检验的主要项目有：不良线对检验、电缆气闭性检验、绝缘电阻检验、耐压检验及全塑电缆传输端别（A、B 端）标记检验等。 1.不良线对及其检验 3 3（1）电缆中常见不良线对 电缆中的常见不良线对如图3—1 所示，有下列几种： ①断线：电缆芯线断开。 ②混线：芯线相碰触（又名短路）。本对线间相碰为自混；不同线对间芯线相碰为它混。 ③地气：芯线与金属屏蔽层（地）相碰，又称接地。 ④反接：本对芯线的a、b 线在电缆中间或接头中间错接。 ⑤差接：本对芯线的a（或 b）线错与另一对芯线的b（或 a）线相接，又称鸳鸯对。 ⑥交接：本对线在电缆中间或接头中间错接到另一对芯线，产生错号，又称跳对。 图3—1 常见不良线对 单盘检验中一般只作断线、混线和地气检验。全塑电缆不能剥除芯线绝缘层进行检验，—般可利用模块型接线子卡破绝缘，通过试线孔和试线塞子进行检验（或打开电缆护套后，用火将芯线端头绝缘烧掉，注意火灾，或采用交流信号电源利用电磁感应原理进行检验）。由于不良线对检验手续繁杂，费工费时，对于有信誉的厂商，可查阅电缆出厂检验记录，一般在工程上可不再进行。否则一定要进行不良线对检验。 （2）不良线对检验 ①断线检验 图3—2 断线检验 断线检验，如图3—2 所示。通过模块型接线子将一端短路，另一端用模块开路，在调 34试端接出一根引线与耳机及干电池（3—6V）串联后再接出一根摸线连测试塞子，通过模块型接线子的测试孔与芯线接触，如耳机听...
