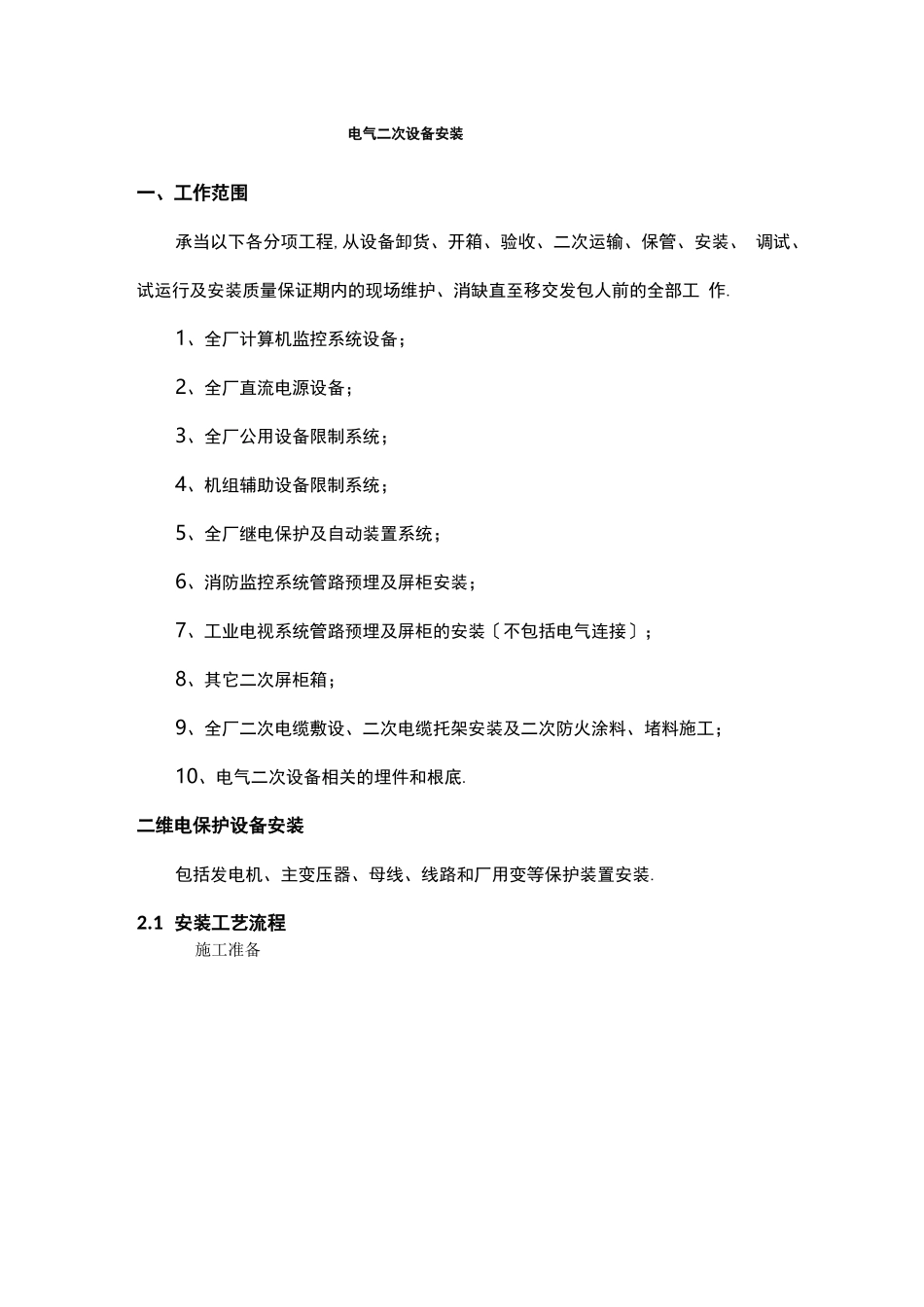

电气二次设备安装一、工作范围承当以下各分项工程,从设备卸货、开箱、验收、二次运输、保管、安装、 调试、试运行及安装质量保证期内的现场维护、消缺直至移交发包人前的全部工 作.1、全厂计算机监控系统设备；2、全厂直流电源设备；3、全厂公用设备限制系统；4、机组辅助设备限制系统；5、全厂继电保护及自动装置系统；6、消防监控系统管路预埋及屏柜安装；7、工业电视系统管路预埋及屏柜的安装〔不包括电气连接〕；8、其它二次屏柜箱；9、全厂二次电缆敷设、二次电缆托架安装及二次防火涂料、堵料施工；10、电气二次设备相关的埋件和根底.二维电保护设备安装包括发电机、主变压器、母线、线路和厂用变等保护装置安装.2.1 安装工艺流程施工准备图 2-1 继电保护设备安装流程图2.2 设备根底槽钢安装清理保护盘柜的一期预埋件按设计图纸尺寸对保护盘柜的根底槽钢进行下 料,将根底槽钢放在相应的设备一期预埋件上,按设计图纸的相对位置及高程调 整根底槽钢,并调整好根底槽钢的水平度、直线度符合标准要求.然后将根底槽 钢与一期预埋件焊接牢固,并与接地系统可靠连接,接地点不少于两点.根底槽 钢安装完成,经监理验收合格后,对根底槽钢进行防腐处理.再按图纸浇灌根底 槽钢的二期砼.其安装偏差要求如下：1、盘柜型钢根底水平误差＜1mm/m,全长水平误差＜2mm.2、盘柜型钢根底不直度误差＜1mm/m、全长不直度误差＜5mm.3、盘柜位置型钢根底误差及不平行度全长＜5mm.4、盘柜型钢与主接地网连接牢靠.5、不直度、水平度及不平整度 W1mm/m〔5mm/全长〕.2.3 设备开箱验收开箱检查验收在安装现场进行,根据到货清单检查设备的数量、型号规格是 否符合设计要求,进行设备外观和元器件检查,外观检查完好无损伤,柜门开启 灵活；内部电气设备型号、规格、数量与设计相符,继电保护调试专用设备及备 品备件与订货要求相符；设备应符合订货合同中规定的要求和技术标准；收集保 存好设备的出厂检验记录和合格证书.开箱检查中发现问题及时通知监理人.验 收合格后,由监理人签字认可.2.4 设备就位安装成列盘柜安装时,先将每个盘柜调到大概水平位置,然后精确调整第一块盘 柜,再以其为标准逐个地调整其它的盘柜,或先调好中间一块盘柜,然后左右逐 个顺序调整.调整好的盘柜应柜面一致,排列整洁,柜与柜间无明显缝隙,并按 照标准要求予以螺接固定,完成柜间连接与设备接地.其安装偏差要求如下：1、安装要求(1 )盘柜固定应牢固,垂直度 41. 5mm/m.(2 )水平度：...
