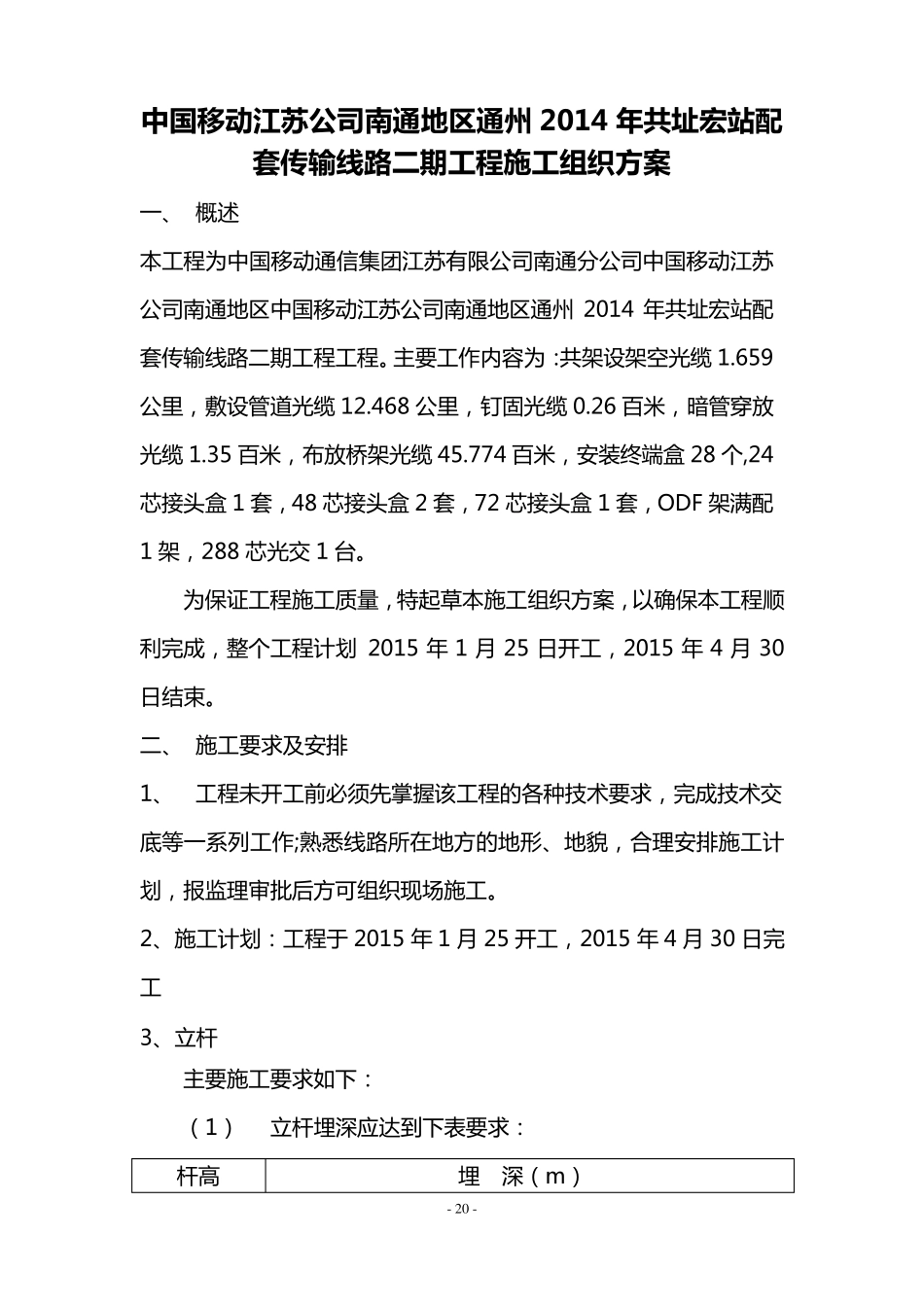

- 2 0 - 中国移动江苏公司南通地区通州 2014 年共址宏站配套传输线路二期工程施工组织方案 一 、 概述 本工程为中国移动通信集团江苏有限公司南通分公司中国移动江苏公司南通地区中国移动江苏公司南通地区通州 2014 年共址宏站配套传输线路二期工程工程。主要工作内容为：共架设架空光缆 1.659公里，敷设管道光缆 12.468 公里，钉固光缆 0.26 百米，暗管穿放光缆 1.35 百米，布放桥架光缆 45.774 百米，安装终端盒 28 个,24芯接头盒 1 套，48 芯接头盒 2 套，72 芯接头盒 1 套，ODF 架满配1 架，288 芯光交 1 台。 为保证工程施工质量，特起草本施工组织方案，以确保本工程顺利完成，整个工程计划 2015 年 1 月 25 日开工，2015 年 4 月 30日结束。 二、 施工要求及安排 1、 工程未开工前必须先掌握该工程的各种技术要求，完成技术交 底等一 系列工作;熟悉线路所在地方的地形、地貌，合理安排施工计划，报监理审批后方可组织现场施工。 2、施工计划：工程于 2015 年 1 月 25 开工，2015 年 4 月 30 日完工 3、立杆 主要施工要求如下： （1） 立杆埋深应达到下表要求： 杆高 埋 深（m） - 2 1 - 普 通 土 硬 土 水 田 、湿 地 石 质 7m×15cm 1.3 1.2 1.4 1.0 8m×15cm 1.5 1.4 1.6 1.2 9m×15cm 1.6 1.5 1.7 1.4 10m×1.7 1.6 1.8 1.6 12m×2.1 2.0 2.2 2.0 （ 2） 电 杆 杆 距 应 符 合 设 计 要 求 。 （ 3） 直 线 线 路 的 电 杆 位 置 应 在 线 路 路 由 的 中 心 线 上 。 电 杆 中 心线 与 路 由 中 心 线 的 左 右 偏 差 应 不 大 于 50mm；电 杆 本 省 应 上 下 垂 直 。 （ 4） 角 杆 应 在 线 路 转 角 点 内 移 。 水 泥 电 杆 的 内 移 值 为100～150mm。 因 地 形 限 制 或 桩 撑 杆 的 角 杆 可 不 内 移 。 （ 5） 终 端 杆 竖 立 后 应 向 拉 线 侧 倾 斜 100～ 200mm。 3、装 置 拉 线 主 要 施 工 要 求 如 下 ： （ 1） 根 据 设 计 要 求 本 项 目 拉 线 原 则 上 采 用 夹 板 法 制 作 。 （ 2） 原 则 上 直 线 档 每 8 档 设 1 处 人 字 拉 ， 拉 线 程 式 与 吊 线 程 式相 同 ； 每 隔 32 档 ...
