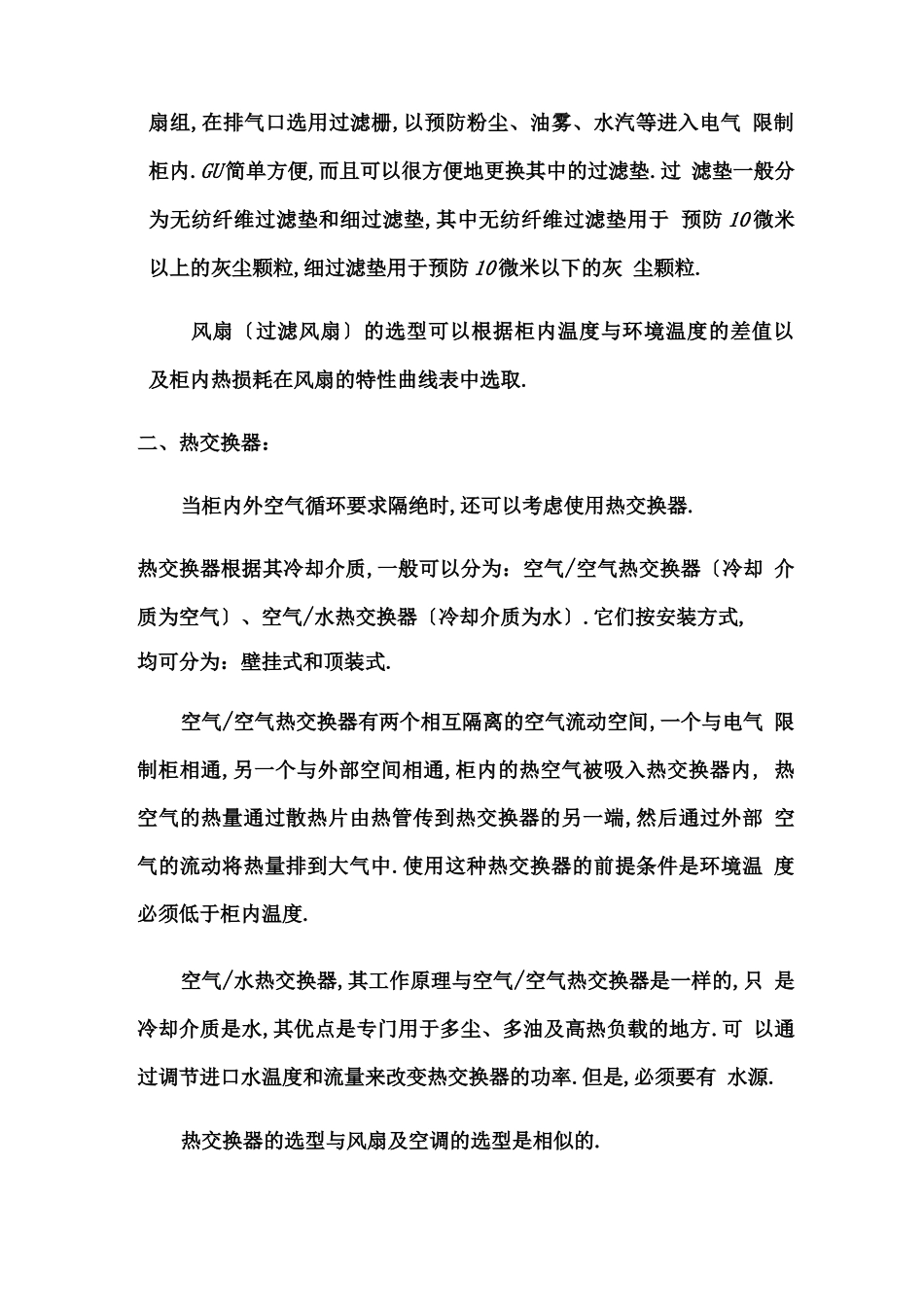

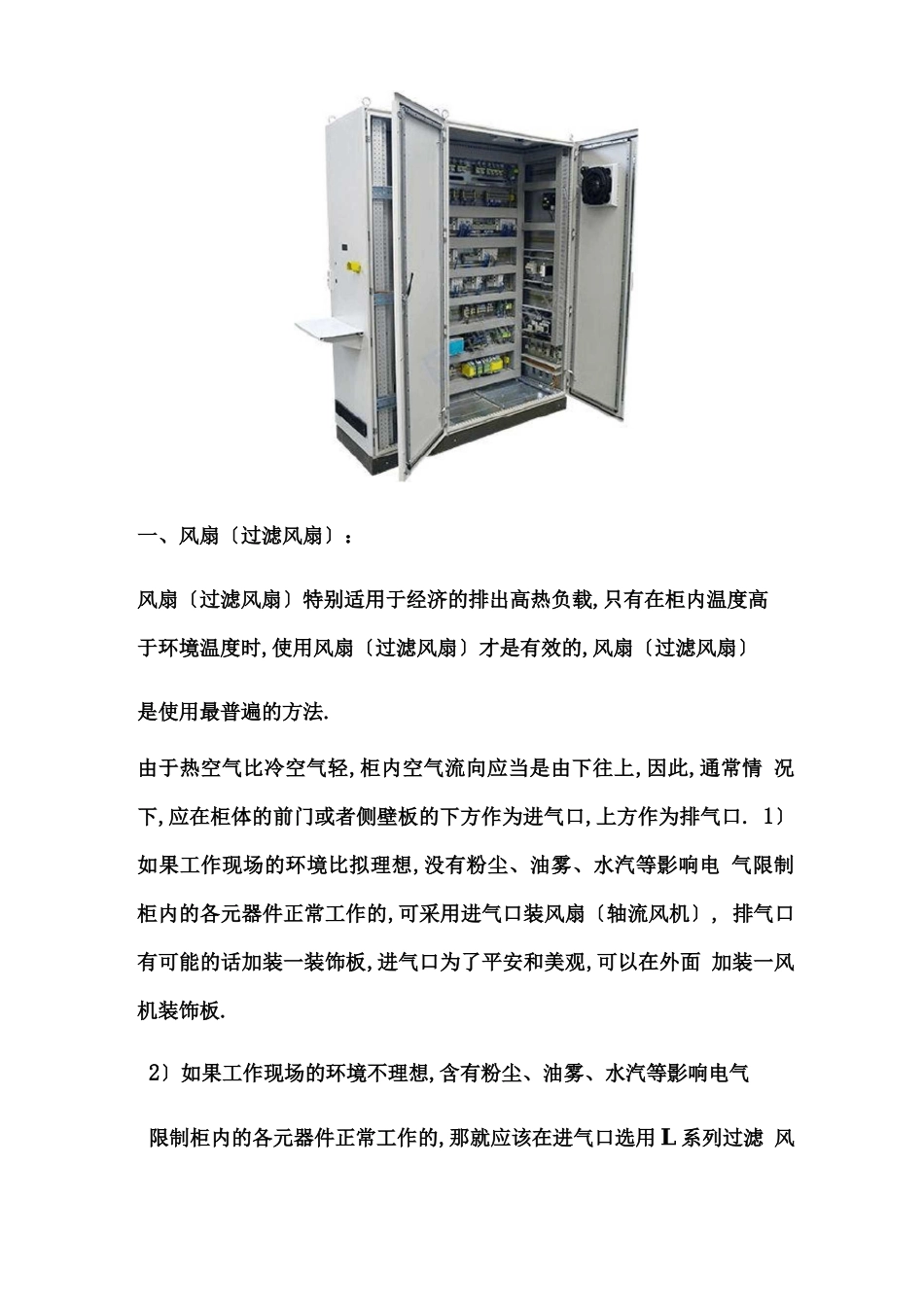

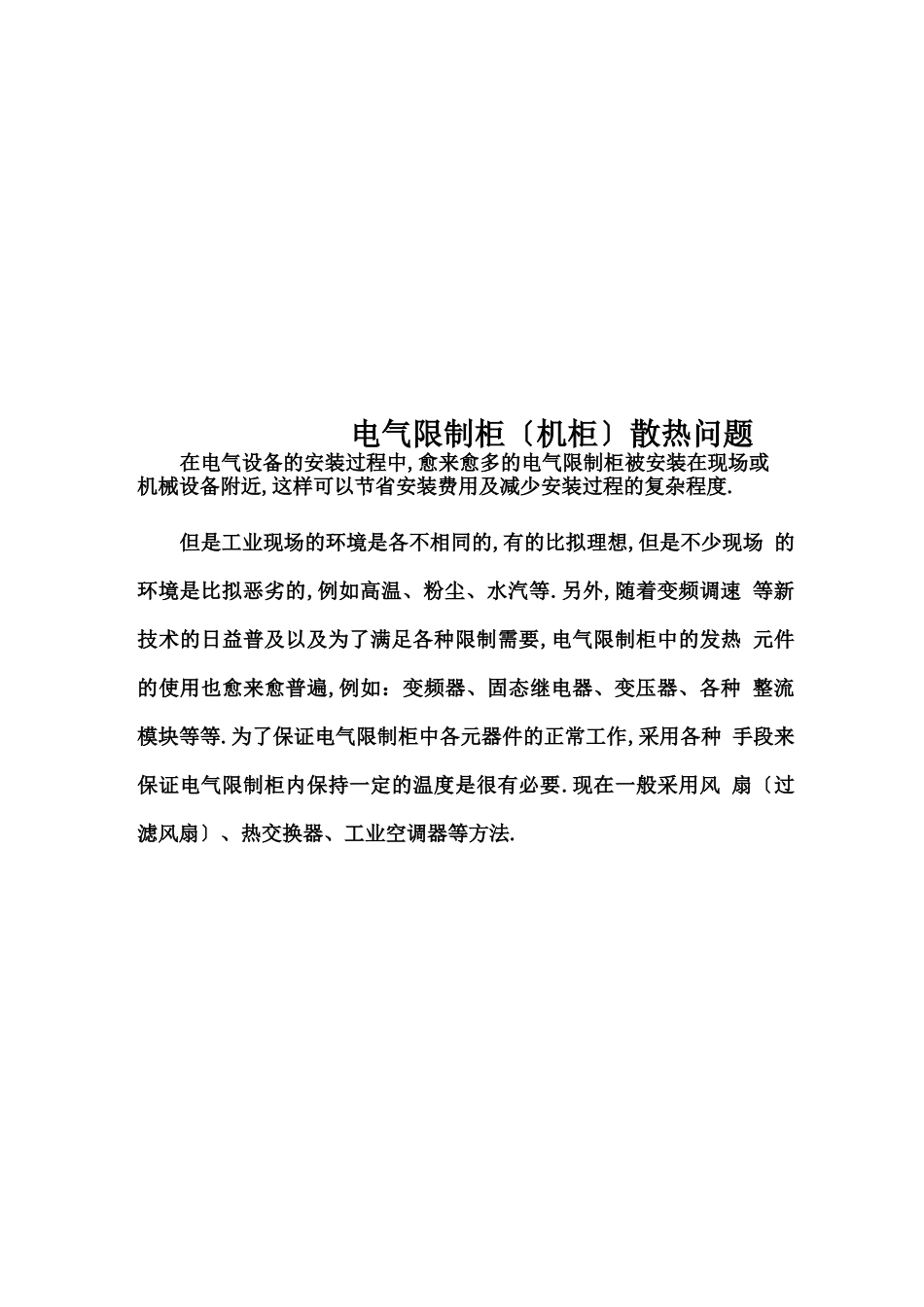

电气限制柜〔机柜〕散热问题在电气设备的安装过程中,愈来愈多的电气限制柜被安装在现场或 机械设备附近,这样可以节省安装费用及减少安装过程的复杂程度.但是工业现场的环境是各不相同的,有的比拟理想,但是不少现场 的环境是比拟恶劣的,例如高温、粉尘、水汽等.另外,随着变频调速 等新技术的日益普及以及为了满足各种限制需要,电气限制柜中的发热 元件的使用也愈来愈普遍,例如：变频器、固态继电器、变压器、各种 整流模块等等.为了保证电气限制柜中各元器件的正常工作,采用各种 手段来保证电气限制柜内保持一定的温度是很有必要.现在一般采用风 扇〔过滤风扇〕、热交换器、工业空调器等方法.一、风扇〔过滤风扇〕：风扇〔过滤风扇〕特别适用于经济的排出高热负载,只有在柜内温度高于环境温度时,使用风扇〔过滤风扇〕才是有效的,风扇〔过滤风扇〕是使用最普遍的方法.由于热空气比冷空气轻,柜内空气流向应当是由下往上,因此,通常情 况下,应在柜体的前门或者侧壁板的下方作为进气口,上方作为排气口. 1〕如果工作现场的环境比拟理想,没有粉尘、油雾、水汽等影响电 气限制柜内的各元器件正常工作的,可采用进气口装风扇〔轴流风机〕, 排气口有可能的话加装一装饰板,进气口为了平安和美观,可以在外面 加装一风机装饰板.2〕如果工作现场的环境不理想,含有粉尘、油雾、水汽等影响电气限制柜内的各元器件正常工作的,那就应该在进气口选用 L 系列过滤 风扇组,在排气口选用过滤栅,以预防粉尘、油雾、水汽等进入电气 限制柜内.GU 简单方便,而且可以很方便地更换其中的过滤垫.过 滤垫一般分为无纺纤维过滤垫和细过滤垫,其中无纺纤维过滤垫用于 预防 10 微米以上的灰尘颗粒,细过滤垫用于预防 10 微米以下的灰 尘颗粒.风扇〔过滤风扇〕的选型可以根据柜内温度与环境温度的差值以 及柜内热损耗在风扇的特性曲线表中选取.二、热交换器：当柜内外空气循环要求隔绝时,还可以考虑使用热交换器.热交换器根据其冷却介质,一般可以分为：空气/空气热交换器〔冷却 介质为空气〕、空气/水热交换器〔冷却介质为水〕.它们按安装方式,均可分为：壁挂式和顶装式.空气/空气热交换器有两个相互隔离的空气流动空间,一个与电气 限制柜相通,另一个与外部空间相通,柜内的热空气被吸入热交换器内, 热空气的热量通过散热片由热管传到热交换器的另一端,然后通过外部 空气的流动将热量排到大气中.使用这种热交换器的前提条件是环境温 度必须低于柜内温度.空气/...
