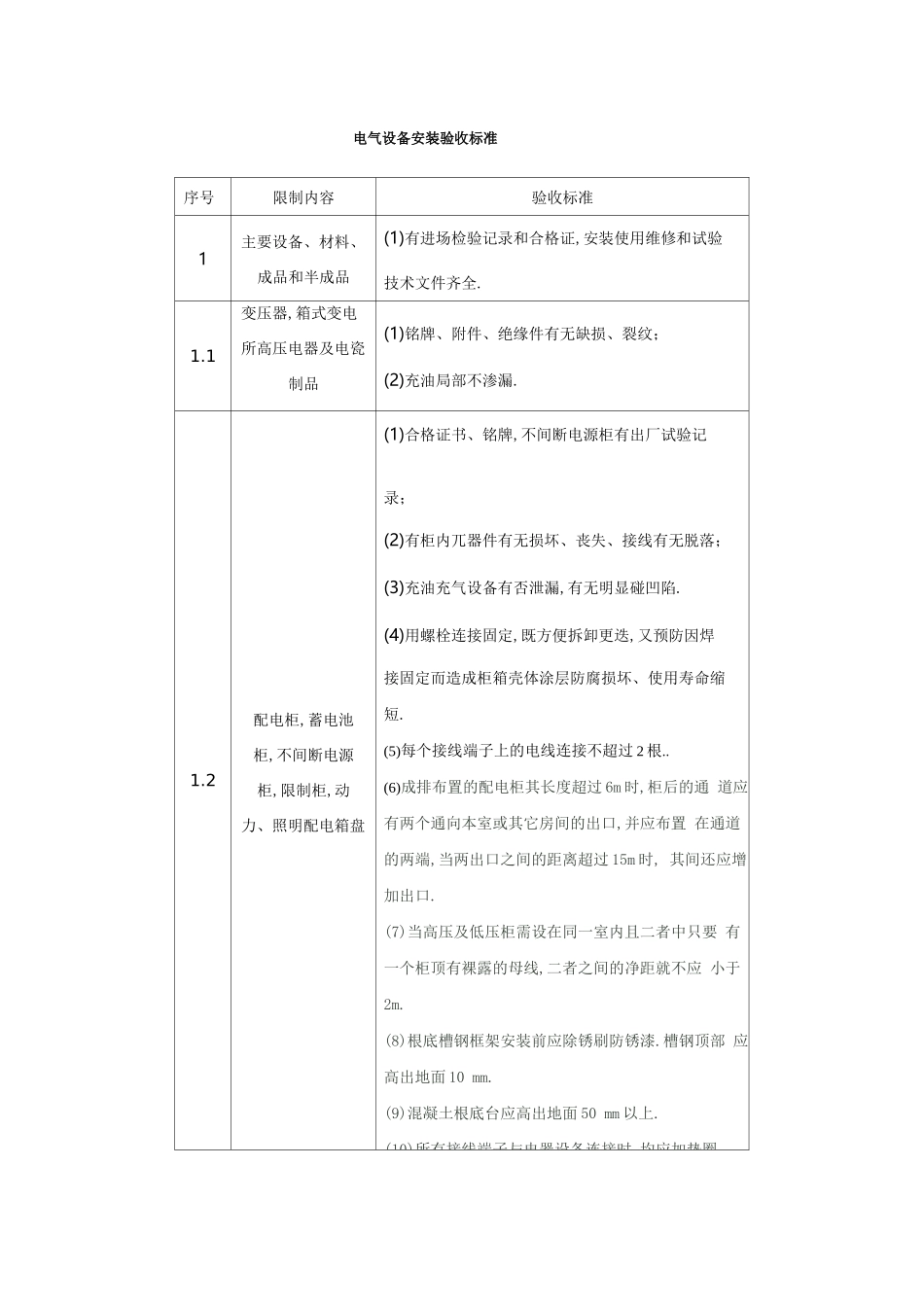

电气设备安装验收标准序号限制内容验收标准1主要设备、材料、成品和半成品(1)有进场检验记录和合格证,安装使用维修和试验技术文件齐全.1.1变压器,箱式变电所高压电器及电瓷制品(1)铭牌、附件、绝缘件有无缺损、裂纹；(2)充油局部不渗漏.1.2配电柜,蓄电池柜,不间断电源柜,限制柜,动力、照明配电箱盘(1)合格证书、铭牌,不间断电源柜有出厂试验记录；(2)有柜内兀器件有无损坏、丧失、接线有无脱落；(3)充油充气设备有否泄漏,有无明显碰凹陷.(4)用螺栓连接固定,既方便拆卸更迭,又预防因焊接固定而造成柜箱壳体涂层防腐损坏、使用寿命缩 短.(5)每个接线端子上的电线连接不超过 2 根..(6)成排布置的配电柜其长度超过 6m 时,柜后的通 道应有两个通向本室或其它房间的出口,并应布置 在通道的两端,当两出口之间的距离超过 15m 时, 其间还应增加出口.(7)当高压及低压柜需设在同一室内且二者中只要 有一个柜顶有裸露的母线,二者之间的净距就不应 小于2m.(8)根底槽钢框架安装前应除锈刷防锈漆.槽钢顶部 应高出地面 10 mm.(9)混凝土根底台应高出地面 50 mm 以上.(10)所有接线端子与电器设备连接时,均应加垫圈和防松弹簧垫圈.(11)柜与柜间螺丝连接牢固,各柜连接紧密无明显缝隙,垂直误差每米不大于 1.5 mm,水平误差每米不大于 1mm,但总误差不大于 5 mm,柜面连接横平竖 直.1.3照明灯具及附件(1)合格证书,附件齐全、铭牌及平安认证标志；(2)外观检查涂层完整；(3)成套灯具的绝缘电阻 4 2MQ1.4开关,插座,接线盒(1)平安认证标志,盒体完整,无碎裂,零件齐全.1.5电线,电缆(1)合格证书,生产许可证；(2)安装完好,抽检的绝缘层完整无损,厚度均匀,线蕊直径符合要求.1.6导管(1)钢导管无压扁,内壁光滑,无严重锈蚀,油漆完整,外表有阻燃标记和厂家,管径、壁厚均匀.1.7电缆桥架,线槽(1)有合格证,部件齐全,外表光滑无变形；(2)桥架涂层完整无锈蚀.1.8封闭母线、插接母线,裸母线、裸导线(1)合格证和安装文件齐全,标志清楚,附件齐全；(2)外壳不变形,母线搭接面平整,镀层覆盖完整,无起皮和麻面.(3)裸母线平直,无明显划痕,厚度和宽度符合标准；(4)裸导线不松脱,扭折和断脱线径符合标准.2架空线路及杆上电气设备安装(1)坑深不深于设计 100mm,不浅于设计 50mm；(2)架空线弧垂直为设计值土 5%水平排列同档导线间弧垂直为± 50mm.(3)接地装置的接地电阻必须符合设计要求杆上变压器高压绝缘子,隔离开关、熔断器避雷器的交接 试验必须合格,低压配电箱的电气装...
