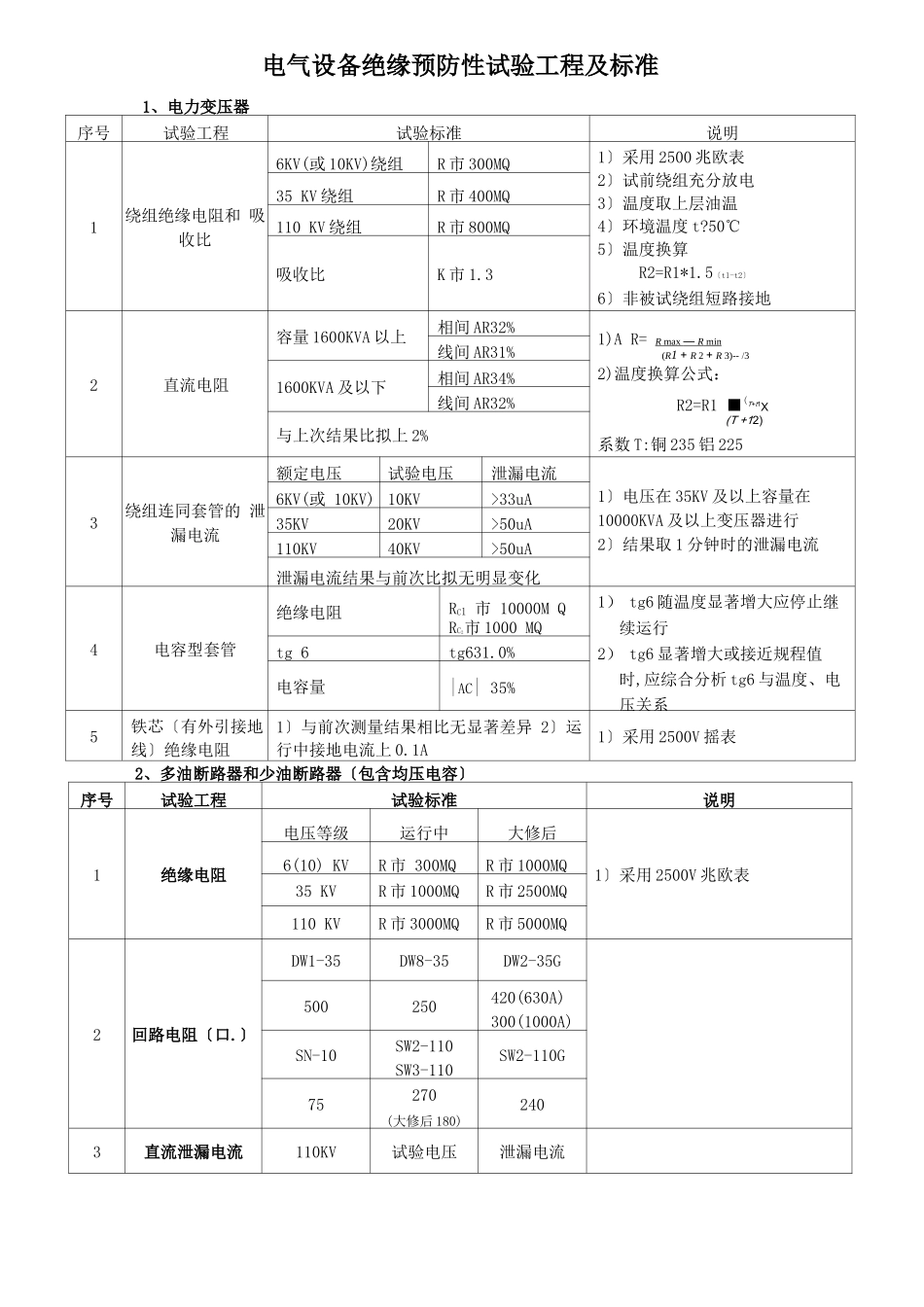

电气设备绝缘预防性试验工程及标准1、电力变压器序号试验工程试验标准说明1绕组绝缘电阻和 吸收比6KV(或 10KV)绕组R 市 300MQ1〕采用 2500 兆欧表2〕试前绕组充分放电3〕温度取上层油温4〕环境温度 t?50℃5〕温度换算R2=R1*1.5〔t1-t2〕6〕非被试绕组短路接地35 KV 绕组R 市 400MQ110 KV 绕组R 市 800MQ吸收比K 市 1.32直流电阻容量 1600KVA 以上相间 AR32%1)A R= R max — R min (R1 + R 2 + R 3)-- /32)温度换算公式：R2=R1 ■(T+t1X(T +12)系数 T:铜 235 铝 225线间 AR31%1600KVA 及以下相间 AR34%线间 AR32%与上次结果比拟上 2%3绕组连同套管的 泄漏电流额定电压试验电压泄漏电流1〕电压在 35KV 及以上容量在10000KVA 及以上变压器进行2〕结果取 1 分钟时的泄漏电流6KV(或 10KV) 10KV>33uA35KV20KV>50uA110KV40KV>50uA泄漏电流结果与前次比拟无明显变化4电容型套管绝缘电阻RC1 市 10000M QRC2市 1000 MQ1） tg6 随温度显著增大应停止继 续运行2） tg6 显著增大或接近规程值 时,应综合分析 tg6 与温度、电 压关系tg 6tg631.0%电容量|AC| 35%5铁芯〔有外引接地 线〕绝缘电阻1〕与前次测量结果相比无显著差异 2〕运行中接地电流上 0.1A1〕采用 2500V 摇表2、多油断路器和少油断路器〔包含均压电容〕序号试验工程试验标准说明1绝缘电阻电压等级运行中大修后1〕采用 2500V 兆欧表6(10) KVR 市 300MQR 市 1000MQ35 KVR 市 1000MQR 市 2500MQ110 KVR 市 3000MQR 市 5000MQ2回路电阻〔口.〕DW1-35DW8-35DW2-35G500250420(630A)300(1000A)SN-10SW2-110SW3-110SW2-110G75270(大修后 180)2403直流泄漏电流110KV试验电压泄漏电流少油断路器 40KV>10uA4套管 tg8型式DW1-35DW2-35DW8-351〕在分闸状态对每只套管测试2） tg3 超标时,必须进行分解试验3） “ 十 〞前数值指油、灭弧室及围屏局部,“ 十 〞后指套管局部运行中3+32+32+3大修后3+22+22+25均压电容器 tgS 与电容量绝缘电阻Rm 市 5000 MQ介损 tg 3tg 330.5%电容误差-5%WACW+5%6交流耐压35KV 断路器大修后施加试验电压 85 KV,时 间 1 分钟,以无放电声,电流表无摆动,套 管没有灼热感为合格.1〕大修后进行2〕交接时参考出厂值3、真空开关序号试验工程试验标准说明1绝缘电阻运行中大修后R 市 300MQR 市 1000MQ2回路电阻ZN-10?75DQ3真空度试验试验电压耐压时间1〕在分合闸状态下...
