斜拉桥施工监控方案VIP免费

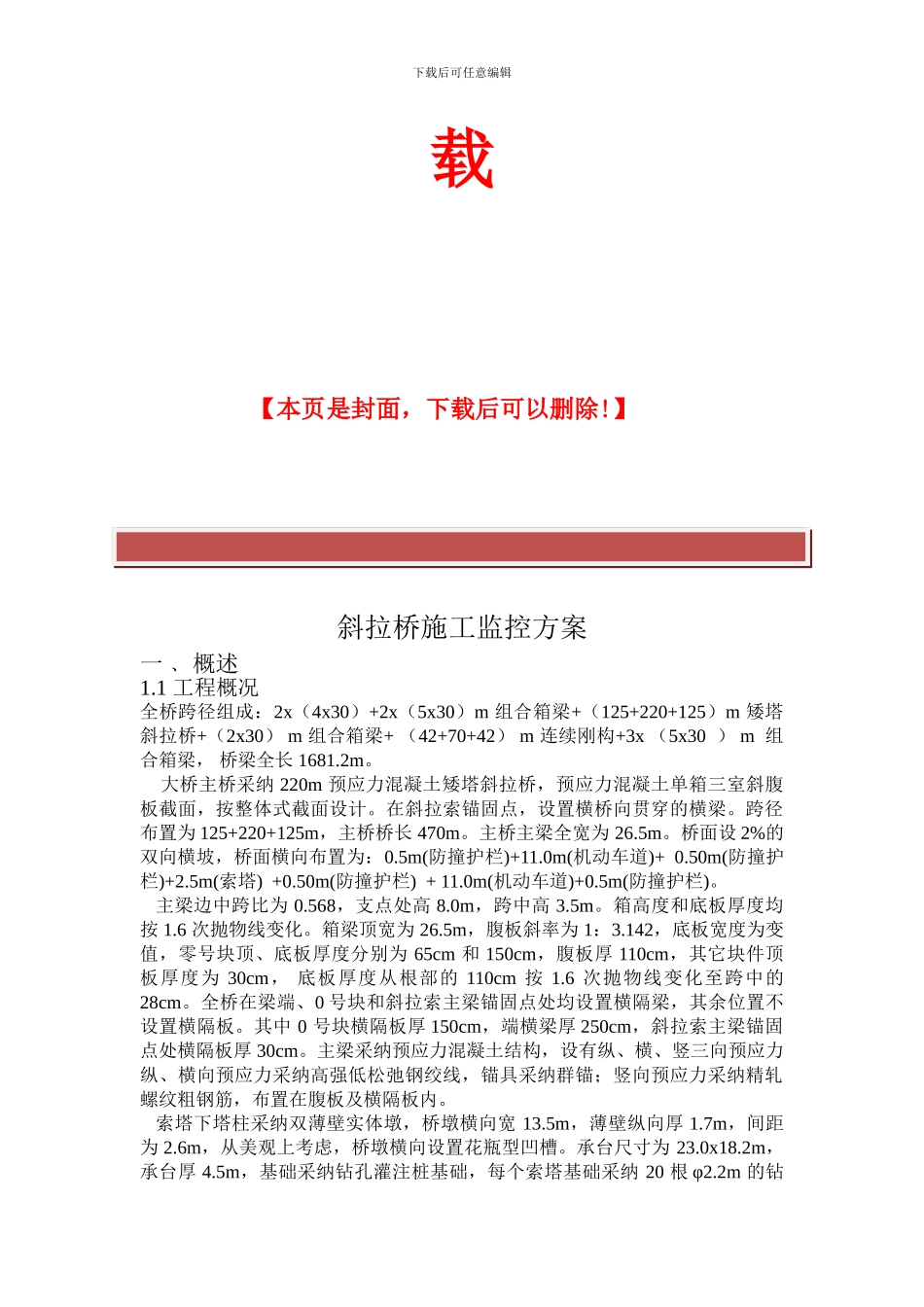

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】 精品文档下最新资料，word 文档，可以自由编辑！！下载后可任意编辑载 【本页是封面，下载后可以删除!】斜拉桥施工监控方案一 ﹑概述1.1 工程概况全桥跨径组成：2x（4x30）+2x（5x30）m 组合箱梁+（125+220+125）m 矮塔斜拉桥+（2x30） m 组合箱梁+ （42+70+42） m 连续刚构+3x （5x30 ） m 组合箱梁， 桥梁全长 1681.2m。 大桥主桥采纳 220m 预应力混凝土矮塔斜拉桥，预应力混凝土单箱三室斜腹板截面，按整体式截面设计。在斜拉索锚固点，设置横桥向贯穿的横梁。跨径布置为 125+220+125m，主桥桥长 470m。主桥主梁全宽为 26.5m。桥面设 2%的双向横坡，桥面横向布置为：0.5m(防撞护栏)+11.0m(机动车道)+ 0.50m(防撞护栏)+2.5m(索塔) +0.50m(防撞护栏) + 11.0m(机动车道)+0.5m(防撞护栏)。 主梁边中跨比为 0.568，支点处高 8.0m，跨中高 3.5m。箱高度和底板厚度均按 1.6 次抛物线变化。箱梁顶宽为 26.5m，腹板斜率为 1：3.142，底板宽度为变值，零号块顶、底板厚度分别为 65cm 和 150cm，腹板厚 110cm，其它块件顶板厚度为 30cm， 底板厚度从根部的 110cm 按 1.6 次抛物线变化至跨中的 28cm。全桥在梁端、0 号块和斜拉索主梁锚固点处均设置横隔梁，其余位置不设置横隔板。其中 0 号块横隔板厚 150cm，端横梁厚 250cm，斜拉索主梁锚固点处横隔板厚 30cm。主梁采纳预应力混凝土结构，设有纵、横、竖三向预应力纵、横向预应力采纳高强低松弛钢绞线，锚具采纳群锚；竖向预应力采纳精轧螺纹粗钢筋，布置在腹板及横隔板内。 索塔下塔柱采纳双薄壁实体墩，桥墩横向宽 13.5m，薄壁纵向厚 1.7m，间距为 2.6m，从美观上考虑，桥墩横向设置花瓶型凹槽。承台尺寸为 23.0x18.2m，承台厚 4.5m，基础采纳钻孔灌注桩基础，每个索塔基础采纳 20 根 φ2.2m 的钻下载后可任意编辑孔灌注桩。 斜拉索为双索面，双排布置在中央分隔带上，每个索塔设有 2×12 对 48 根斜拉索，全桥共 96 根。1.2 技术标准1、公路等级：一级公路双向六车道2、设计速度：80km/h 3、桥梁宽度： 26.5m 4、主要荷载标准：（1） 汽车荷载等级：公路-I 级；（2） 设计温度：桥位区的年平均气温为 16.2℃，极端最高温度为 38.4℃，极 端最低气温为-14.3℃。（3） 设计风速： 使阶段基...
