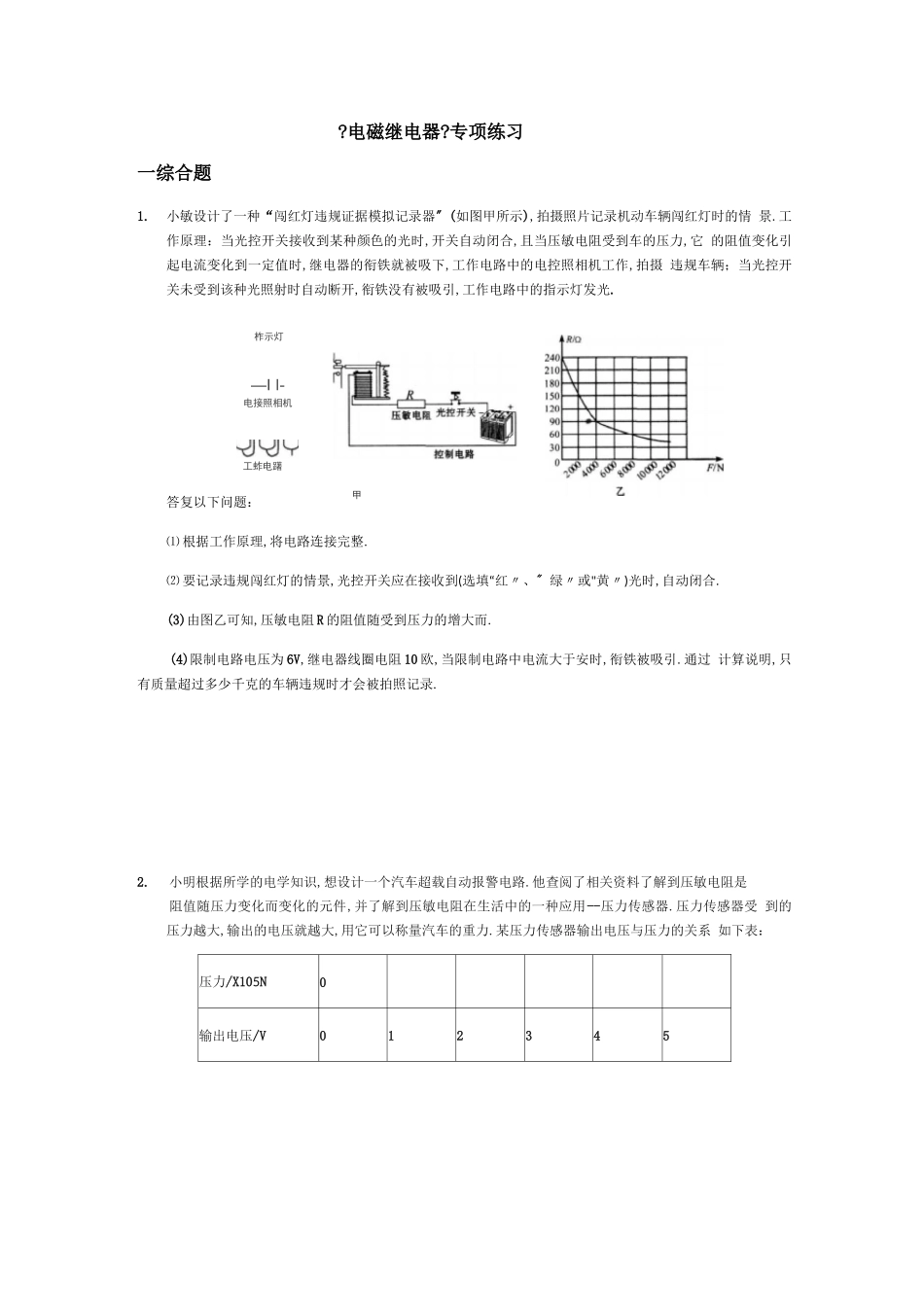

?电磁继电器?专项练习一综合题1.小敏设计了一种“闯红灯违规证据模拟记录器〞(如图甲所示),拍摄照片记录机动车辆闯红灯时的情 景.工作原理：当光控开关接收到某种颜色的光时,开关自动闭合,且当压敏电阻受到车的压力,它 的阻值变化引起电流变化到一定值时,继电器的衔铁就被吸下,工作电路中的电控照相机工作,拍摄 违规车辆；当光控开关未受到该种光照射时自动断开,衔铁没有被吸引,工作电路中的指示灯发光.柞示灯答复以下问题：⑴ 根据工作原理,将电路连接完整.⑵ 要记录违规闯红灯的情景,光控开关应在接收到(选填“红〃、〞绿〃或"黄〃)光时,自动闭合.(3)由图乙可知,压敏电阻 R 的阻值随受到压力的增大而.(4)限制电路电压为 6V,继电器线圈电阻 10 欧,当限制电路中电流大于安时,衔铁被吸引.通过 计算说明,只有质量超过多少千克的车辆违规时才会被拍照记录.2.小明根据所学的电学知识,想设计一个汽车超载自动报警电路.他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件,并了解到压敏电阻在生活中的一种应用--压力传感器.压力传感器受 到的压力越大,输出的电压就越大,用它可以称量汽车的重力.某压力传感器输出电压与压力的关系 如下表：压力/X105N0输出电压/V012345—I I-电接照相机甲工蚱电躇小明利用该压力传感器和电阻箱 R'〔最大电阻 Q〕及局部其它器材设计了图甲所示的电路,闭合开关 S,当线圈中电流大于或等于 20mA 时,电磁继电器的衔铁被吸合.继电器线圈的电阻为 25.,继 电器电路的电源电压由传感器的输出电压 U 提供.〔假设 U 不受继电器电路影响〕〔1〕根据表格中数据,请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图像；⑵ 当压力增加到一定程度时,电铃报警,说明汽车超载,那么图甲中电铃应接在〔选填“A、B〞或“C、D〞〕两端；⑶ 小明希望压力大于或等于 X105N 时,启动报警系统,那么电阻箱 R'的电阻应调节到多大⑷ 要使该装置报警,汽车的最小重力为多少3.如下图为某兴趣小组为学校办公楼空调设计的自动限制装置,R 是热敏电阻,其阻值随温度变化关系如下表所示.继电器的线圈电阻 R0 = 10.,左边电源电压为 6V 恒定不变.当继电器线圈中的 电流大于或等于 15mA 时,继电器的衔铁被吸合,右边的空调电路正常工作.温度 t /℃0 510 15 20 25 30 35 40电阻 R /.600 550 500 450 420 390 360 330 300〔1〕请说明该自动限制装置的工作原理.nr£〔2〕计算说明该空调...
