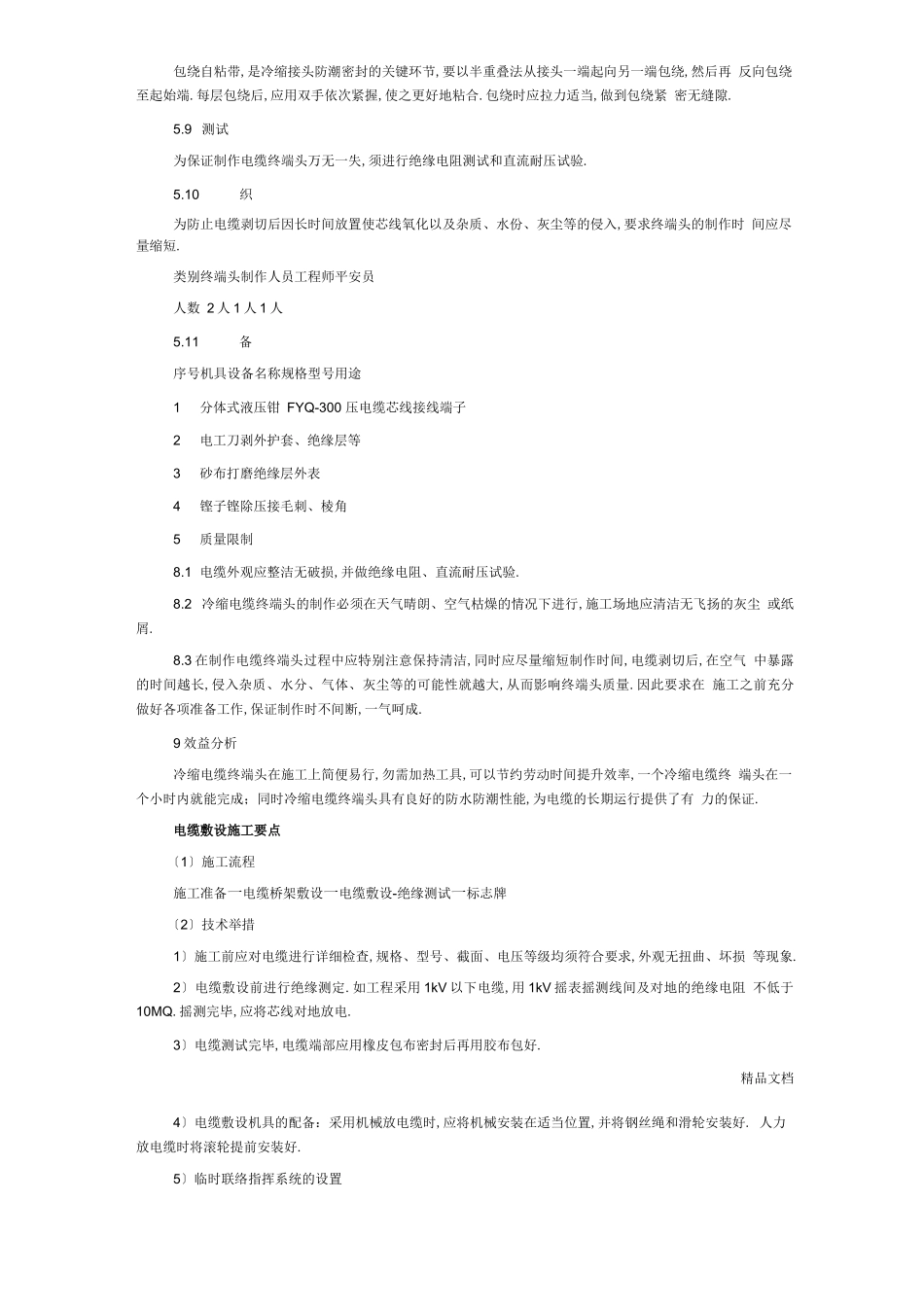

精品文档电线电缆敷设技术举措要点低压电缆头制作安装〔1〕概述低压电缆规格型号较多,以 1KV 以下室内聚氯乙烯绝缘聚氯乙烯护套为例说明电力电缆终端电缆作.〔2〕施工流程摇测接地电阻一剥开电缆头一包缠电缆、套电缆终端头一压电缆芯线接线鼻子一与设备器具连接〔3〕主要施工方法及技术举措1〕摇测电缆绝缘a.选用 1KV 摇表对电缆进行摇测,绝缘电阻应大于 10MQ.b.电缆摇测完毕后,应将芯线分别对地放电.2〕包缠电缆,套电缆终端头套a.剥去电缆外包绝缘层,将电缆头套下部先套入电缆.根据电缆头的型号尺寸,根据电缆头套长度和内径,用塑料带采用半叠法包缠电缆.塑料带包缠应 紧密,形状呈枣核状.c.将电缆头套上部套上,与下部对接、套严.3〕压电缆芯线接线鼻子a.从芯线端头量出长度为线鼻子的深度,另加 5mm,剥去电缆芯线绝缘,并在芯线上涂上凡士林.b.将线芯插入接线鼻子内,用压线钳子压紧接线鼻子,压接坑应在两道以上.大规格接线端子应采用 液压机械压接.c.根据不同的相位,使用黄、绿、红、四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位.d.将做好终端头的电缆固定在预先做好的电缆头支架上,并将芯线分开.e.根据接线端子的型号,选用螺栓将电缆接线端子压接在设备上,注意应使螺栓由上向下或从内到外 穿,平垫和弹簧应安装齐全.冷缩电缆终端头的制作工法1刖百在现代变、配电工程中,电缆以其施工维护方便、供电可靠性高等特点得以广泛使用,冷缩电缆头 也以其独有的优点得到广泛使用.2 特点冷缩电缆头,现场施工简单方便,其冷缩管具有弹性,只要抽出内芯尼龙支撑条,可紧紧贴服在电 缆上,不需要使用加热工具,克服了热缩材料在电缆运行时,因热胀冷缩而产生的热缩材料与电缆本体之 间的间隙.3 适用范围本工法适用于 10〜35KV 三芯电缆终端头的制作.精品文档4 工艺原理利用冷缩管的收缩性,使冷缩管与电缆完全紧贴,同时用半导体自粘带密封端口,使其具有良好的 绝缘和防水防潮效果.5 制作步骤剥外护套、钢铠和内衬层-固定钢铠地线一缠填充胶一固定铜屏蔽地线一固定冷缩指套、冷缩管一 端子压接一固定冷缩终端-密封端口―测试.5.1 剥外护套、钢铠和内衬层将电缆校直、擦净、剥去从安装位置到接线端子的外护套、留钢铠 30mm、内衬套 10mm,并用扎 丝或PVC 带缠绕钢铠以防松散.铜屏蔽端头用 PVC 带缠紧,以防松散和划伤冷缩管.5.2 固定钢铠地线将三角垫锥用力塞入电缆分岔处,除去钢铠上的油漆、铁锈,用大恒力弹簧将钢铠地线固定在钢铠 上....
