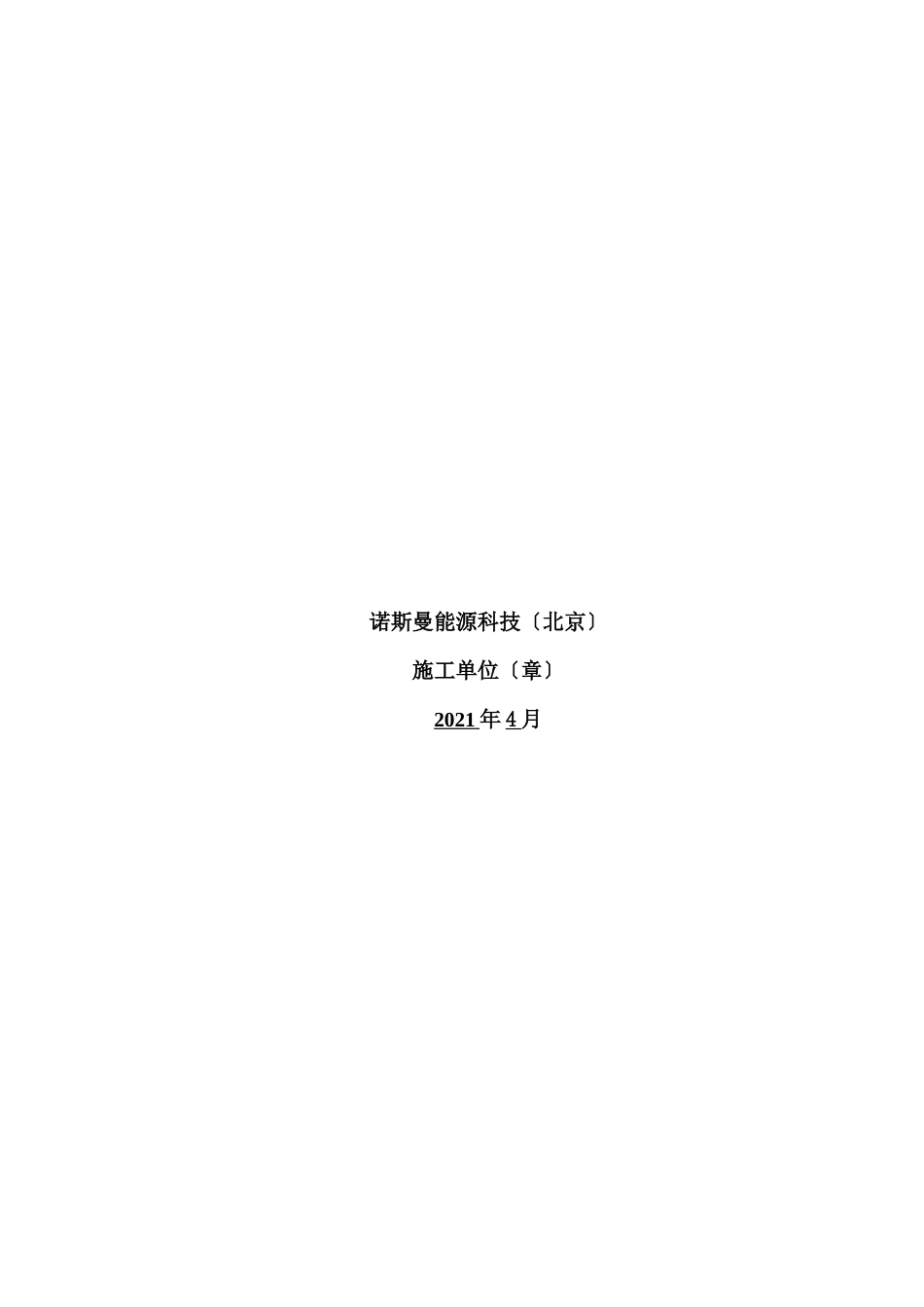

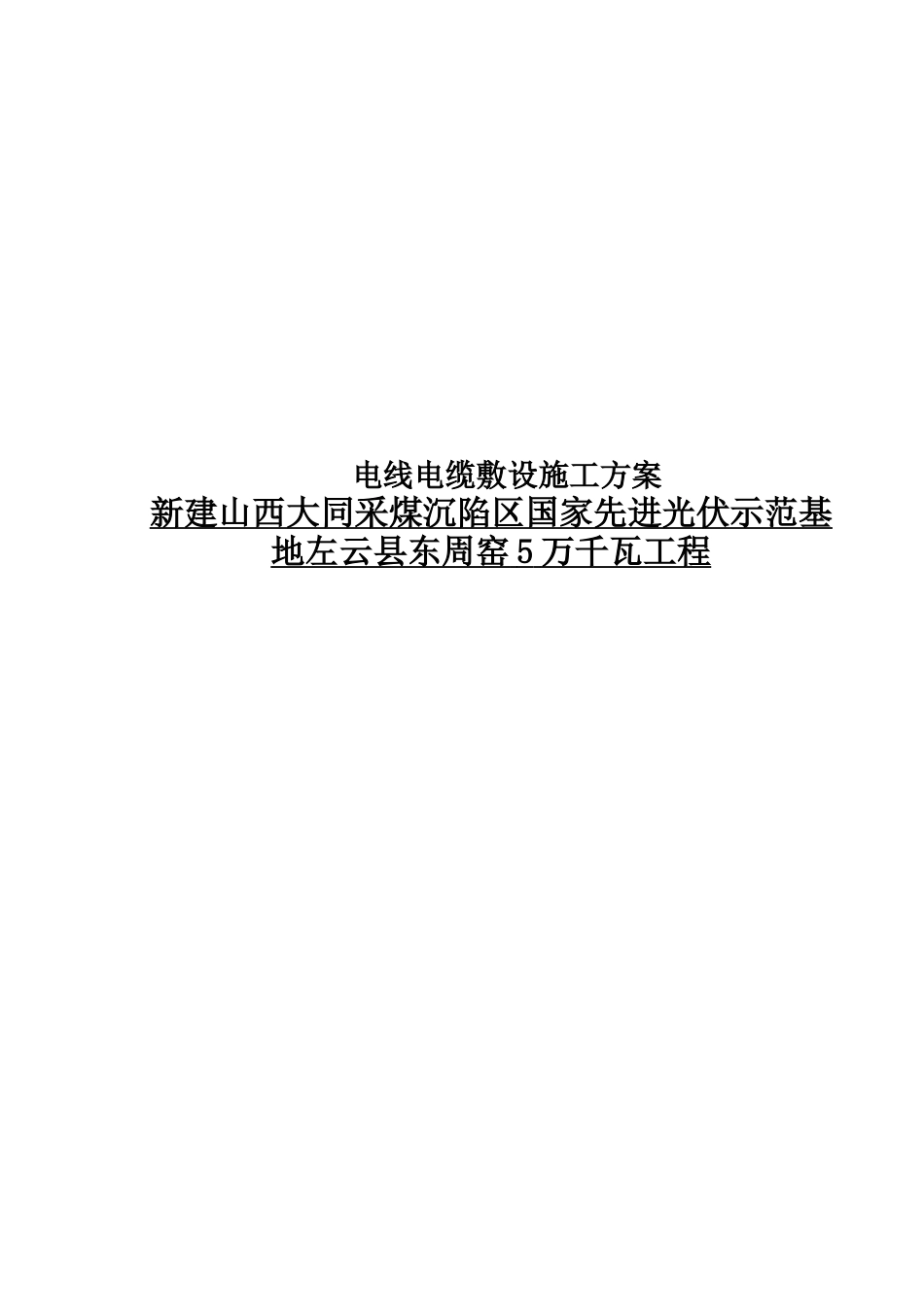

电线电缆敷设施工方案新建山西大同采煤沉陷区国家先进光伏示范基地左云县东周窑 5 万千瓦工程 电缆敷设施工方案诺斯曼能源科技〔北京〕施工单位〔章〕2021 年 4 月编写： 年一月一日审核： 年一月一日批准： 年一月―日1、施工范围：本施工工艺适用于新建山西大同采煤沉陷区 国家先进光伏示范基地左云县东周窑 5 万千瓦工程电 缆敷设.2、编制依据：2.1工程图纸2.2?电气装置安装工程质量检验及评定规程?DL/T5161-20022.3?电气装置安装工程电缆线路施工及验收标准? (GB50217-2007)2.4?电气装置安装工程接地装置施工及验收标准? (GB50217-2007)2.5?电力建设平安健康与环境治理工作规定?国家 电网工[2003]168 号2.6?电力建设平安工作规程?DL5009.1-20022.7?工程建设标准强制性条文?(电力工程局部)2006 版3、施工准备：3.1 技术准备:3. 1. 1 施工图准备:A. 电缆支架布置:认真审阅图纸,结合现场实际情况,将设计不合理地方及时提出来.电缆敷设工艺的好坏,与电缆布 置是否合理,有很大关系.如果通道不合理,势必造 成敷设混乱,交叉多,甚至堵死通道,致使电缆敷设 无法正常进行电缆敷设前,电缆桥架层间防火隔板应按设计进行安装,并经检查验收合格后,方可进行电缆敷设.B.电缆敷设图仔细查看,确认设备位置,查看电缆的最正确途径,保证准确、到位,并查看电缆管是否有漏埋,或者型 号和电缆是否匹配.并对图纸与现场、尤其是其他专 业配合的时出现的问题,及时反映,并应有书面见证 材料.C.电缆清册及节点图认真校对清册中每根电缆,必要时,要进行现场实际测量.3.1 .2 技术资料准备：对施工图纸中的设计问题,及时以设计变更单及 工程联系单的形式反应到施工第一线,特别是设计接 口问题尤应引起注意.3.2 . 3 编制敷设方案：根据网络节点,认真编制电缆敷设方案,首先要 满足一条线路并网发电,将电缆敷设方案通盘考虑.4在电缆敷设前,把电缆清册在通道中每一批电缆重新 排序,确认出合理、无交叉的路径.1.1.11. 4 核对电缆到货情况：要求对仓库到货的电缆认真盘点,核对电缆型 号、规格、长度是否和设计一致,对一些长电缆要认 真检查,核对其长度是否和材料 方案一样,出现问 题要及时提出,以免延误工期.对电缆的外观检查,查看是否有损伤,分析能否 使用,不能用要及时提出,预防造成不必要的返工.3.1.5排列出整批电缆的敷设顺序.3.1.6正式电缆牌按规定内容统一书写,在规定部 位正确悬挂.3.2 施工机械及平安防护用品：名称配备数型号^...
