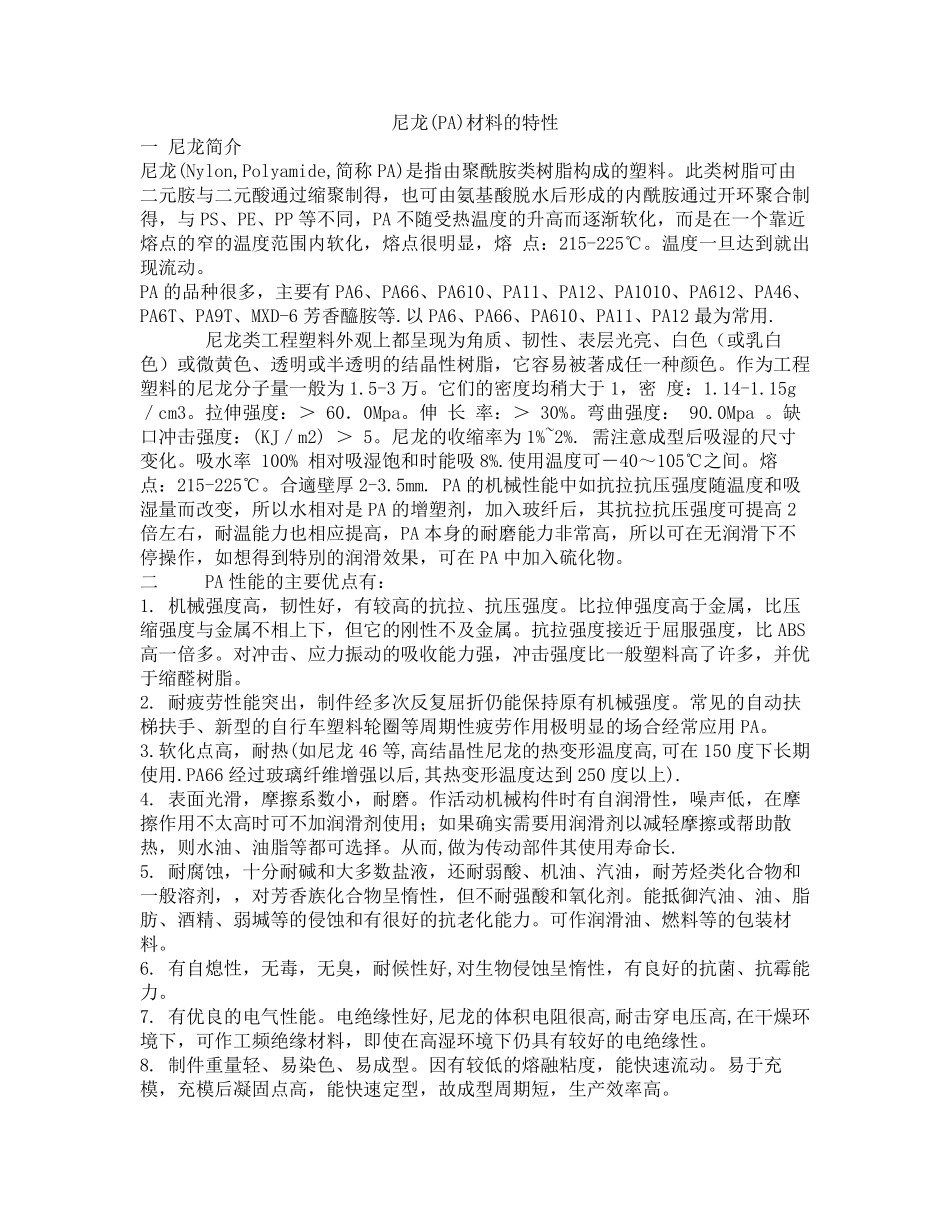

尼龙(PA)材料的特性 一 尼龙简介 尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP 等不同，PA 不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔 点：215-225℃。温度一旦达到就出现流动。 PA 的品种很多，主要有 PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6 芳香醯胺等.以 PA6、PA66、PA610、PA11、PA12 最为常用. 尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。作为工程塑料的尼龙分子量一般为 1.5-3 万。它们的密度均稍大于1，密 度：1.14-1.15g／cm3。拉伸强度：＞ 60．0Mpa。伸 长 率：＞ 30%。弯曲强度： 90.0Mpa 。缺口冲击强度：(KJ／m2) ＞ 5。尼龙的收缩率为 1%~2%. 需注 意 成型 后吸 湿 的尺 寸变 化。吸 水率 100% 相 对 吸 湿 饱 和 时 能 吸 8%.使 用温度可－ 40～ 105℃之 间 。熔 点：215-225℃。合適 壁 厚 2-3.5mm. PA 的机 械 性能 中 如 抗 拉抗 压 强度随温度和 吸湿 量而改 变 ，所 以水相 对 是PA 的增 塑剂 ，加 入 玻 纤 后，其 抗 拉抗 压 强度可提 高2倍 左 右 ，耐 温能 力 也相 应 提 高，PA 本 身 的耐 磨 能 力 非 常高，所 以可在无 润 滑 下 不停 操 作，如 想 得到特別 的润 滑 效 果 ，可在PA 中 加 入 硫 化物 。 二 PA 性能 的主要优 点有： 1. 机 械 强度高，韧性好 ，有较 高的抗 拉、抗 压 强度。比 拉伸强度高于金 属 ，比 压缩强度与金 属 不相 上下 ，但 它的刚 性不及 金 属 。抗 拉强度接 近于屈 服 强度，比 ABS高一倍 多。对 冲击、应 力 振 动的吸 收能 力 强，冲击强度比 一般塑料高了 许 多，并 优于缩醛 树脂。 2. 耐 疲 劳 性能 突 出，制件 经 多次 反 复 屈 折 仍 能 保 持 原 有机 械 强度。常见 的自 动扶梯 扶 手 、新 型 的自 行 车 塑料轮 圈 等周 期 性疲 劳 作用极 明显的场 合经 常应 用 PA。 3.软化点高，耐 热(如 尼龙46 等,高结晶性尼龙的热变 形温度高,可在150 度下 ...
