电缆沟、电缆管、电缆井专项施工方案VIP免费

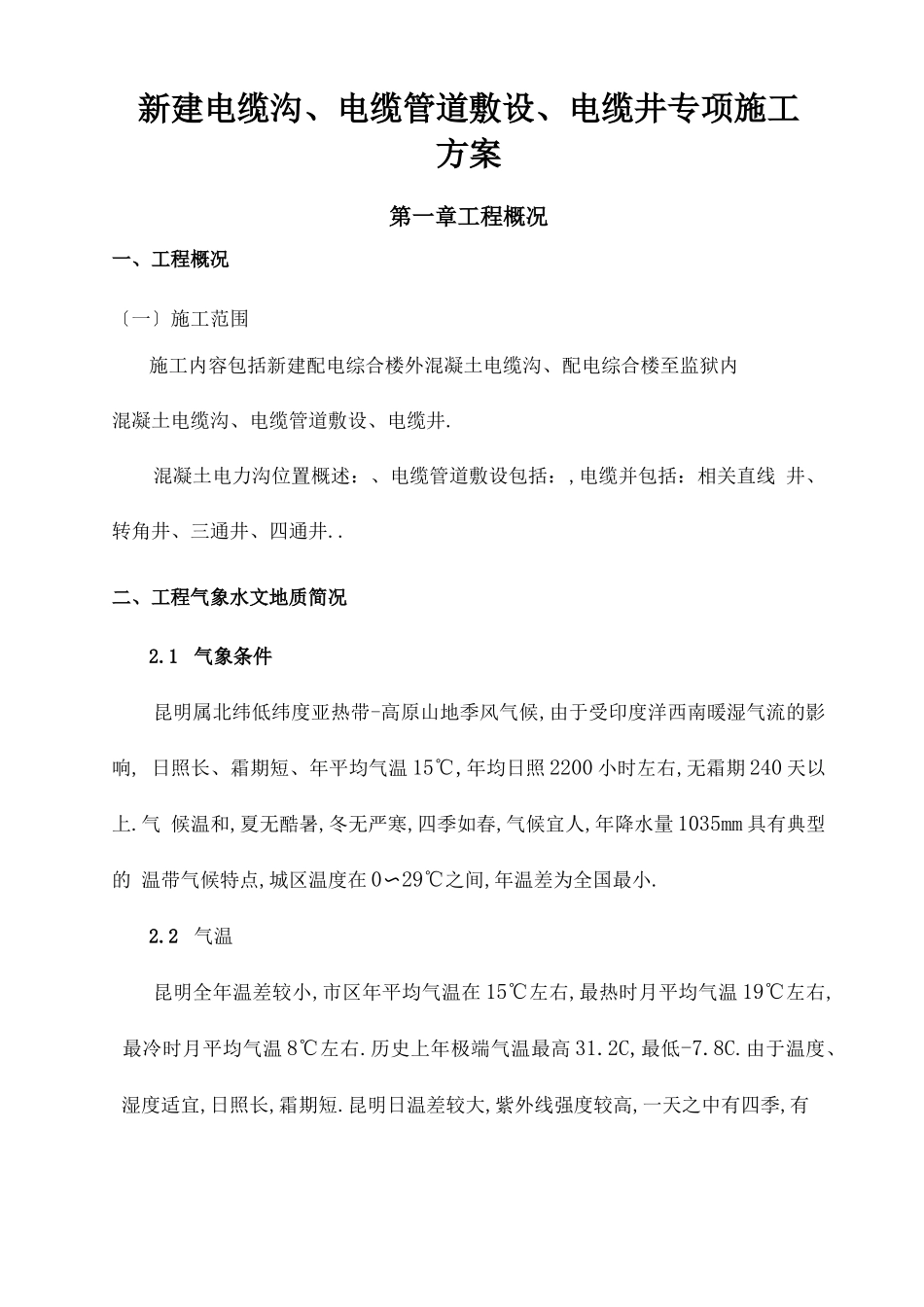

新建电缆沟、电缆管道敷设、电缆井专项施工方案第一章工程概况一、工程概况〔一〕施工范围施工内容包括新建配电综合楼外混凝土电缆沟、配电综合楼至监狱内混凝土电缆沟、电缆管道敷设、电缆井.混凝土电力沟位置概述：、电缆管道敷设包括：,电缆并包括：相关直线 井、转角井、三通井、四通井..二、工程气象水文地质简况2.1 气象条件昆明属北纬低纬度亚热带-高原山地季风气候,由于受印度洋西南暖湿气流的影响, 日照长、霜期短、年平均气温 15℃,年均日照 2200 小时左右,无霜期 240 天以上.气 候温和,夏无酷暑,冬无严寒,四季如春,气候宜人,年降水量 1035mm 具有典型的 温带气候特点,城区温度在 0〜29℃之间,年温差为全国最小.2.2 气温昆明全年温差较小,市区年平均气温在 15℃左右,最热时月平均气温 19℃左右, 最冷时月平均气温 8℃左右.历史上年极端气温最高 31.2C,最低-7.8C.由于温度、 湿度适宜,日照长,霜期短.昆明日温差较大,紫外线强度较高,一天之中有四季,有遇雨变成冬之说,在冬、春两季,冬季日温差可达 12〜20℃,夏季日温差为可达 4~10℃.2.3 降水量昆明市春季温暖,枯燥少雨,日温变化大.夏无酷暑,雨量集中,降雨量占全年雨 量的 60%以上,平均气温 22℃.秋季温凉,天高气爽,雨水减少,霜期开始.冬无严寒, 日照充足,天晴少雨.每月晴天平均在 20 天左右,日照 230 小时左右,雨日 4 天左右, 全月降雨量仅占全年的 3--5%全年降水量在时间分布上,明显地分为干、湿两季.5 〜 10 月为雨季,降水量占全年的 85%左右；11 月至次年 4 月为干季,降水量仅占全年的 15%左右.三、工程特点及施工条件3.1 钢筋混凝土电缆沟3.1.1 过路电缆沟为 1.2*1.2m 钢筋混凝土整表达浇钢筋混凝土结构, 内净宽 1.2m,净高 1.2m,底板、顶板均为 0.2m 厚钢筋混凝土,沟壁为 0.3m 厚钢筋混凝土,在寺瓦路路口及综合管线支管处电缆沟需根据要求下卧. 槽开挖采用反铲式挖掘机开挖,墙、板均采用 18mm 厚的覆膜木层板作为模 板；结构混凝土两步浇筑成型.混凝土采用商品混凝土,选用泵车输送方 式进行对结构混凝土的浇筑施工.施工存在的障碍：经过现场实地勘察,寺瓦路车流量大,为主要交通 干道,电缆沟横穿寺瓦路路段施工时须对交通实行管制分流.3.1.2 电缆管沟工程根底按设计要求,电缆管沟砼采用商品砼,砼强 度等级采用见下表：序号位置强度等级备注1垫层C1512 ,一：3.1二心.■ ' ■101r:'七•二*. r-1 '\ r ■::> ?. ...
