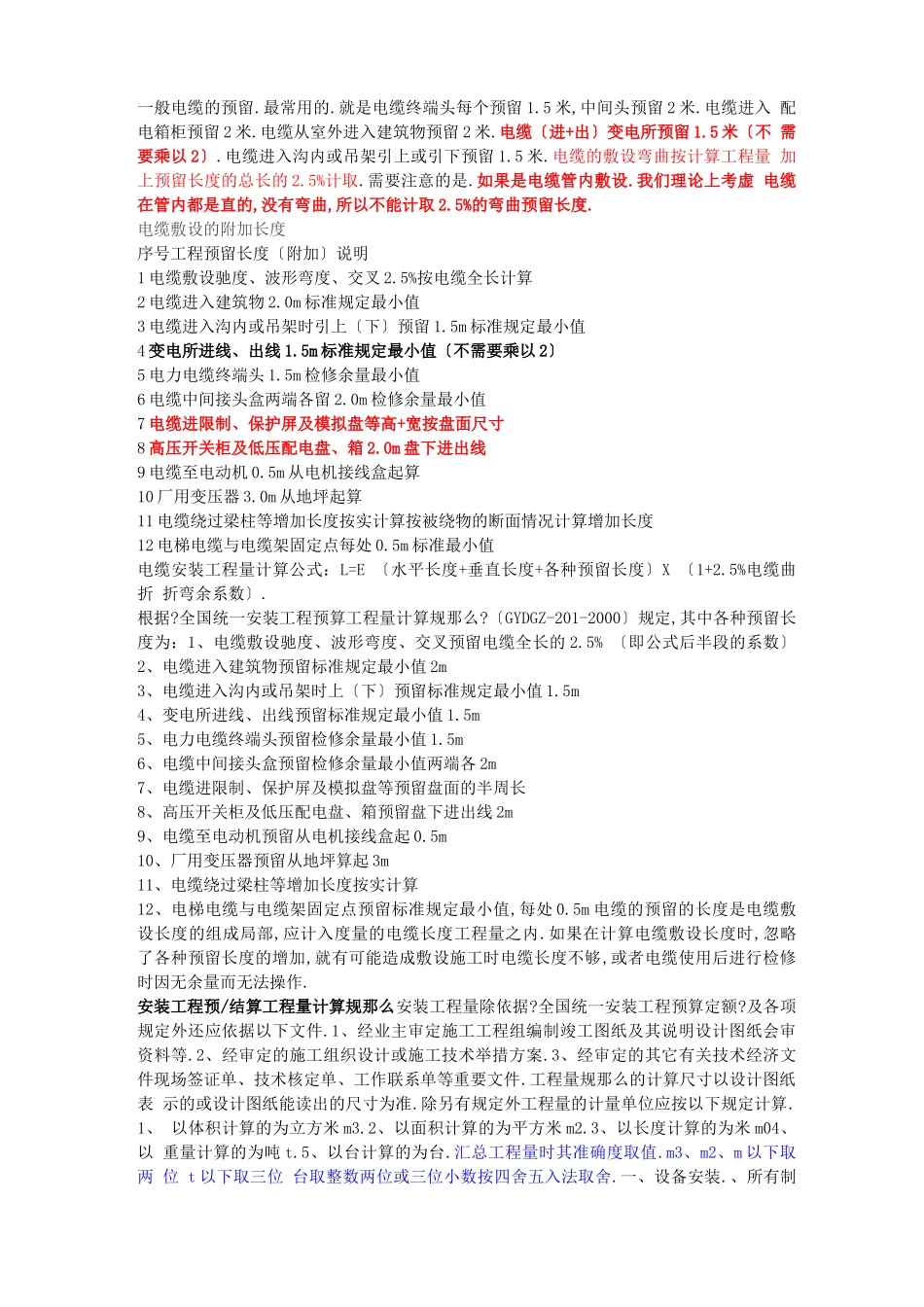

一般电缆的预留.最常用的.就是电缆终端头每个预留 1.5 米,中间头预留 2 米.电缆进入 配电箱柜预留 2 米.电缆从室外进入建筑物预留 2 米.电缆〔进+出〕变电所预留 1.5 米〔不 需要乘以 2〕.电缆进入沟内或吊架引上或引下预留 1.5 米.电缆的敷设弯曲按计算工程量 加上预留长度的总长的 2.5%计取.需要注意的是.如果是电缆管内敷设.我们理论上考虚 电缆在管内都是直的,没有弯曲,所以不能计取 2.5%的弯曲预留长度.电缆敷设的附加长度序号工程预留长度〔附加〕说明1 电缆敷设驰度、波形弯度、交叉 2.5%按电缆全长计算2 电缆进入建筑物 2.0m 标准规定最小值3 电缆进入沟内或吊架时引上〔下〕预留 1.5m 标准规定最小值4 变电所进线、出线 1.5m 标准规定最小值〔不需要乘以 2〕5 电力电缆终端头 1.5m 检修余量最小值6 电缆中间接头盒两端各留 2.0m 检修余量最小值7 电缆进限制、保护屏及模拟盘等高+宽按盘面尺寸8 高压开关柜及低压配电盘、箱 2.0m 盘下进出线9 电缆至电动机 0.5m 从电机接线盒起算10 厂用变压器 3.0m 从地坪起算11 电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12 电梯电缆与电缆架固定点每处 0.5m 标准最小值电缆安装工程量计算公式：L=E 〔水平长度+垂直长度+各种预留长度〕X 〔1+2.5%电缆曲折 折弯余系数〕.根据?全国统一安装工程预算工程量计算规那么?〔GYDGZ-201-2000〕规定,其中各种预留长 度为：1、电缆敷设驰度、波形弯度、交叉预留电缆全长的 2.5% 〔即公式后半段的系数〕 2、电缆进入建筑物预留标准规定最小值 2m3、电缆进入沟内或吊架时上〔下〕预留标准规定最小值 1.5m4、变电所进线、出线预留标准规定最小值 1.5m5、电力电缆终端头预留检修余量最小值 1.5m6、电缆中间接头盒预留检修余量最小值两端各 2m7、电缆进限制、保护屏及模拟盘等预留盘面的半周长8、高压开关柜及低压配电盘、箱预留盘下进出线 2m9、电缆至电动机预留从电机接线盒起 0.5m10、厂用变压器预留从地坪算起 3m11、电缆绕过梁柱等增加长度按实计算12、电梯电缆与电缆架固定点预留标准规定最小值,每处 0.5m 电缆的预留的长度是电缆敷 设长度的组成局部,应计入度量的电缆长度工程量之内.如果在计算电缆敷设长度时,忽略 了各种预留长度的增加,就有可能造成敷设施工时电缆长度不够,或者电缆使用后进行检修 时因无余量而无法操作.安装工程预/结算工程量计算规那么安装工...
