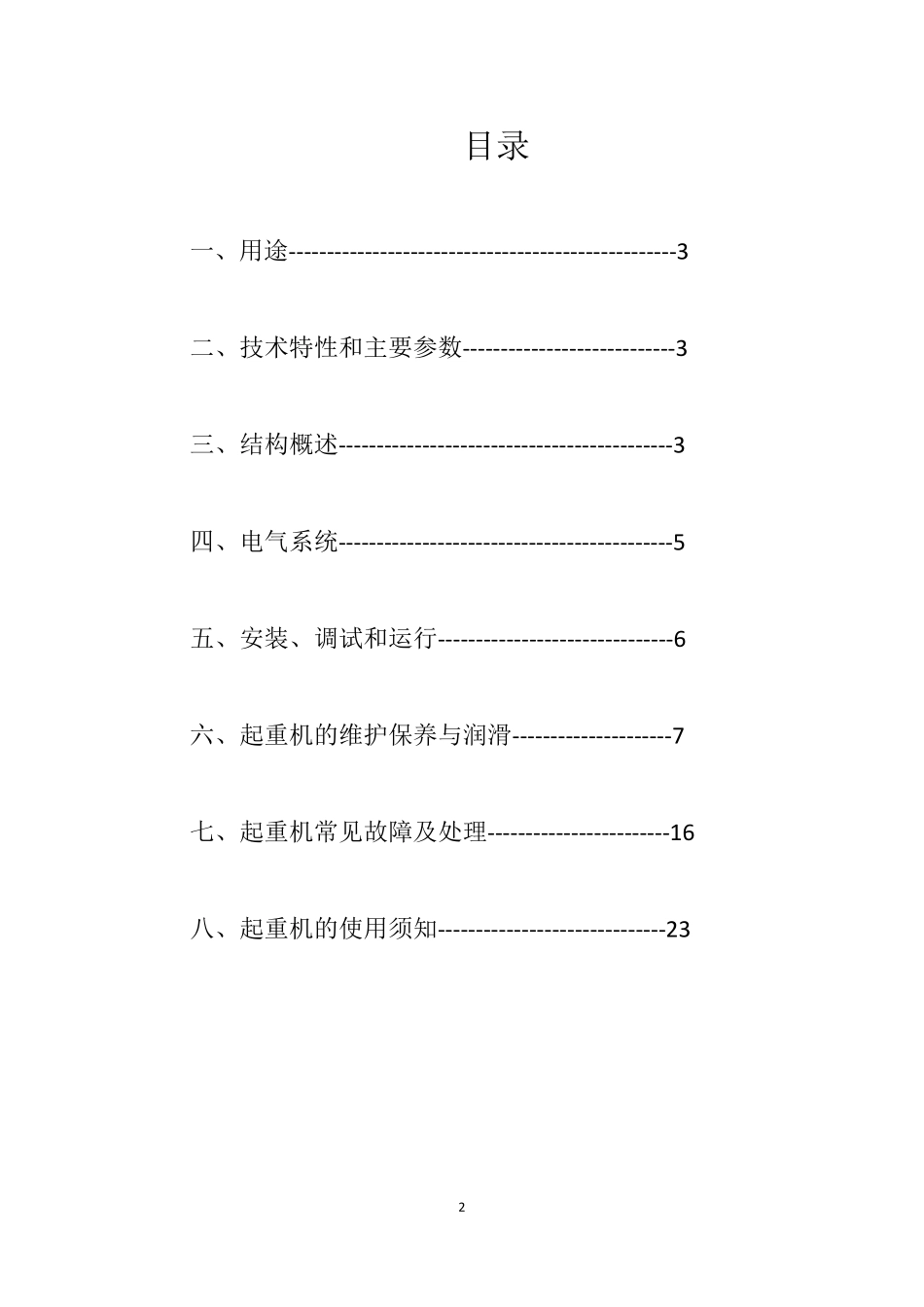

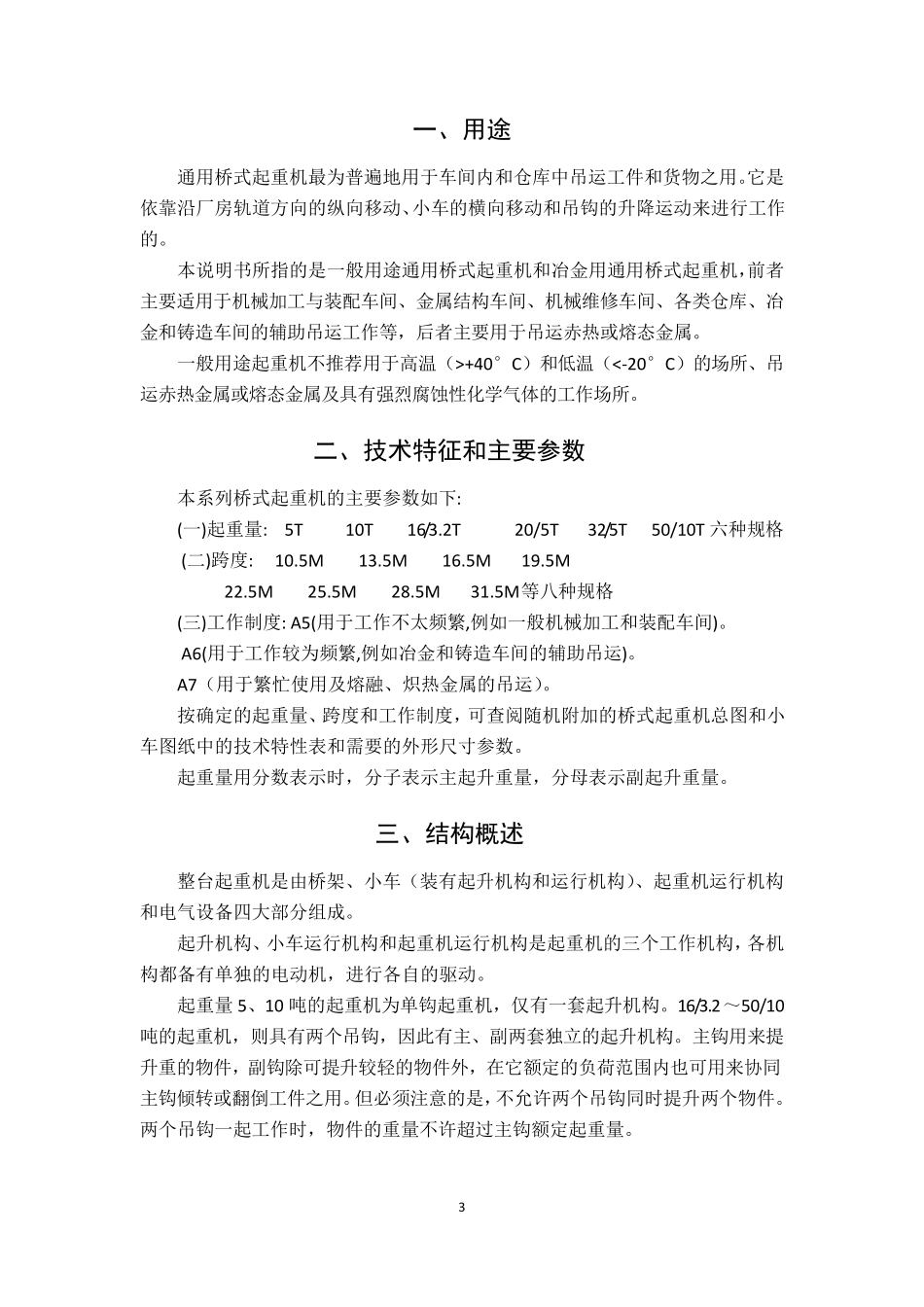

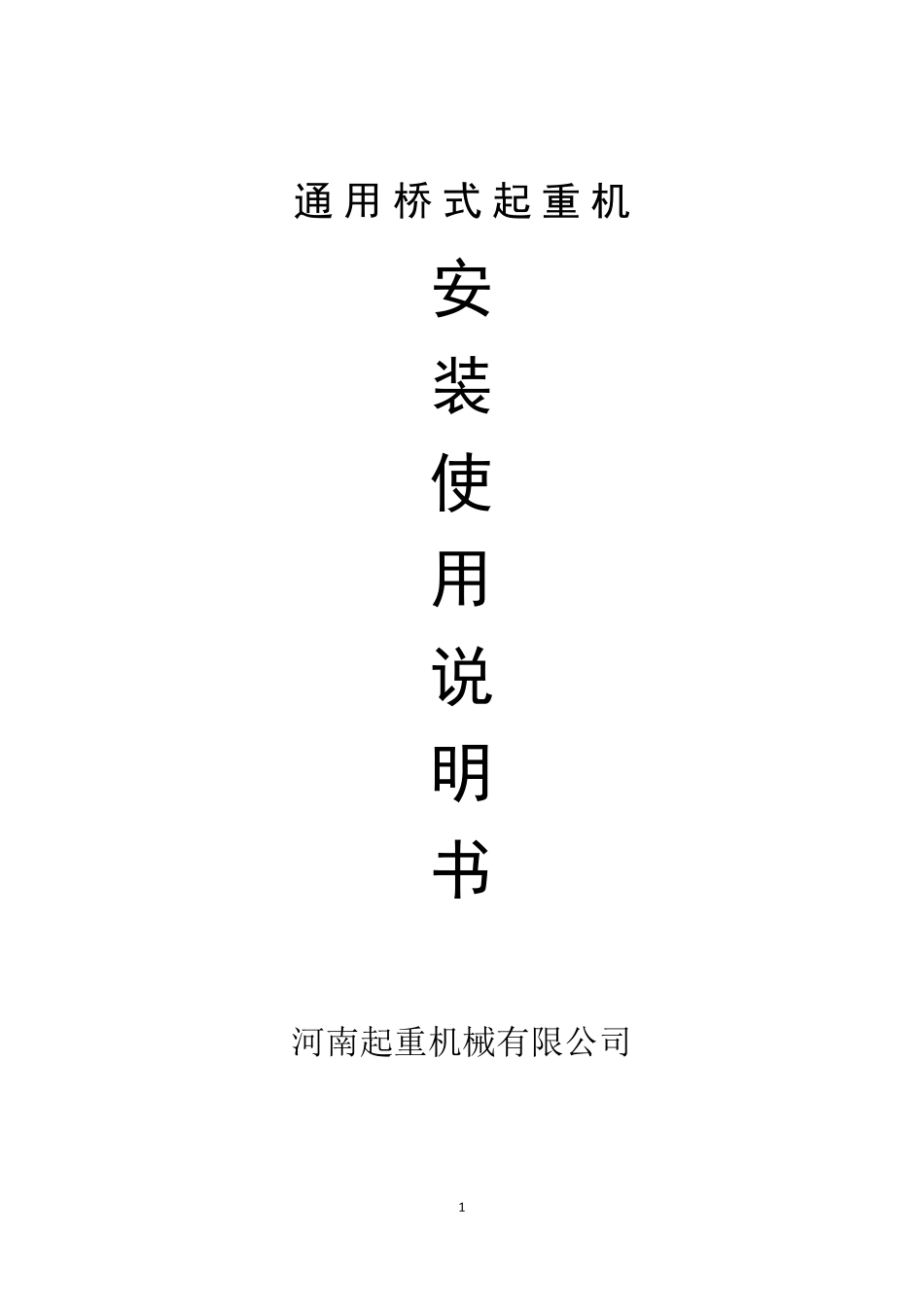

1 通 用 桥 式 起 重 机 安 装 使 用 说 明 书 河南起重机械有限公司 2 目录 一、用途---------------------------------------------------3 二、技术特性和主要参数----------------------------3 三、结构概述--------------------------------------------3 四、电气系统--------------------------------------------5 五、安装、调试和运行-------------------------------6 六、起重机的维护保养与润滑---------------------7 七、起重机常见故障及处理------------------------16 八、起重机的使用须知------------------------------23 3 一、用途 通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。 本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。 一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。 二、技术特征和主要参数 本系列桥式起重机的主要参数如下: (一)起重量: 5T 10T 16/3.2T 20/5T 32/5T 50/10T六种规格 (二)跨度: 10.5M 13.5M 16.5M 19.5M 22.5M 25.5M 28.5M 31.5M等八种规格 (三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。 A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。 A7（用于繁忙使用及熔融、炽热金属的吊运）。 按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。 起重量用分数表示时，分子表示主起升重量，分母表示副起升重量。 三、结构概述 整台起重机是由桥架、小车（装有起升机构和运行机构）、起重机运行机构和电气设备四大部分组成。 起升机构、小车运行机构和起重机运行机构是起重机的三个工作机构，各机构都备有单独的电动机，进行各自的驱动。 起重量 5、10 吨的起重机为单钩起重机，仅有一套起升机构。16/3.2～50/10吨的起重机，则具有两个吊钩，因此有主、副两套独立的起升机构。主钩用来提升重的物件，副钩除可提升较轻的物件外，在它额定的负荷范围内也可用来协同主钩倾转或翻倒工件之用。但必须注...
