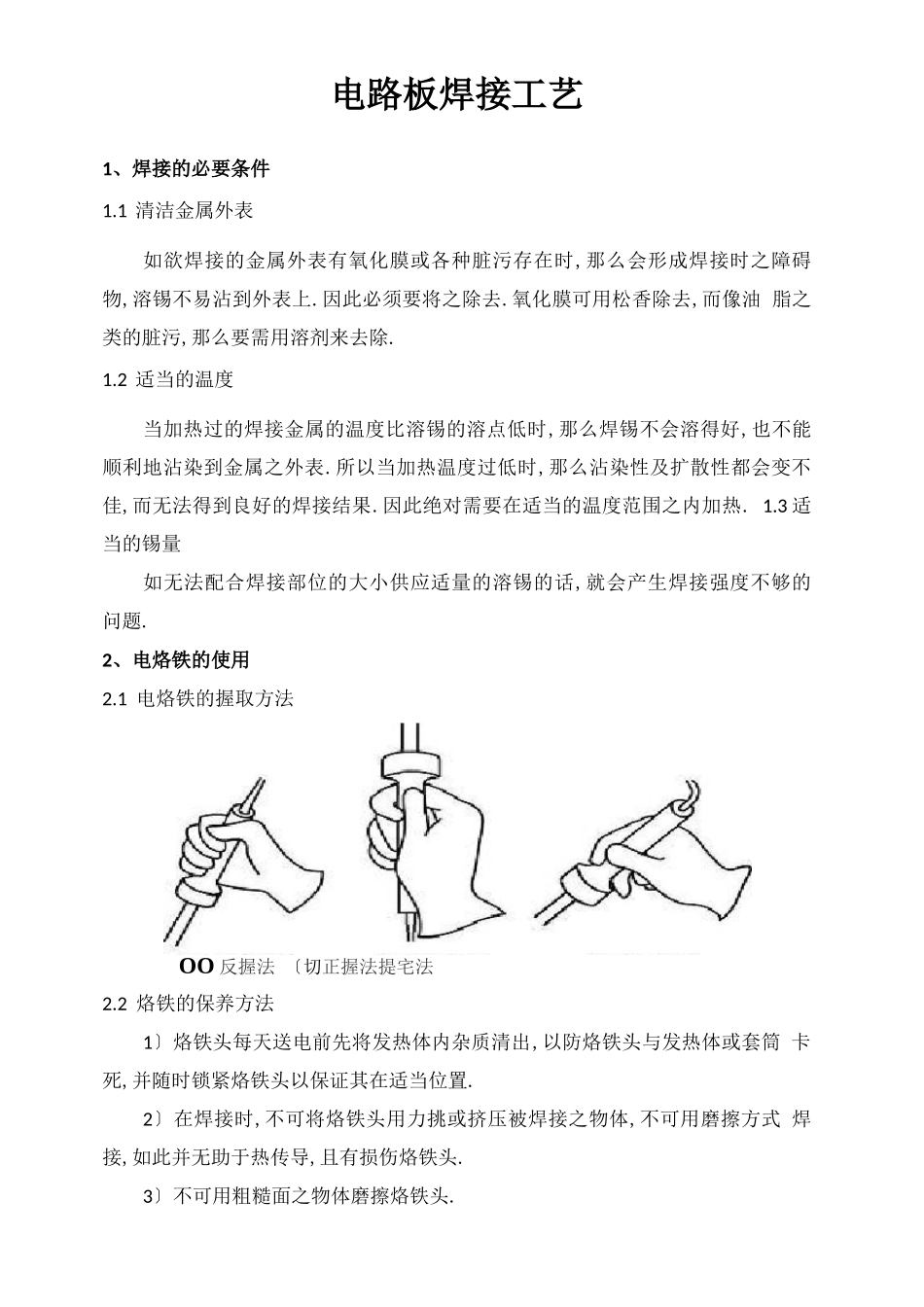

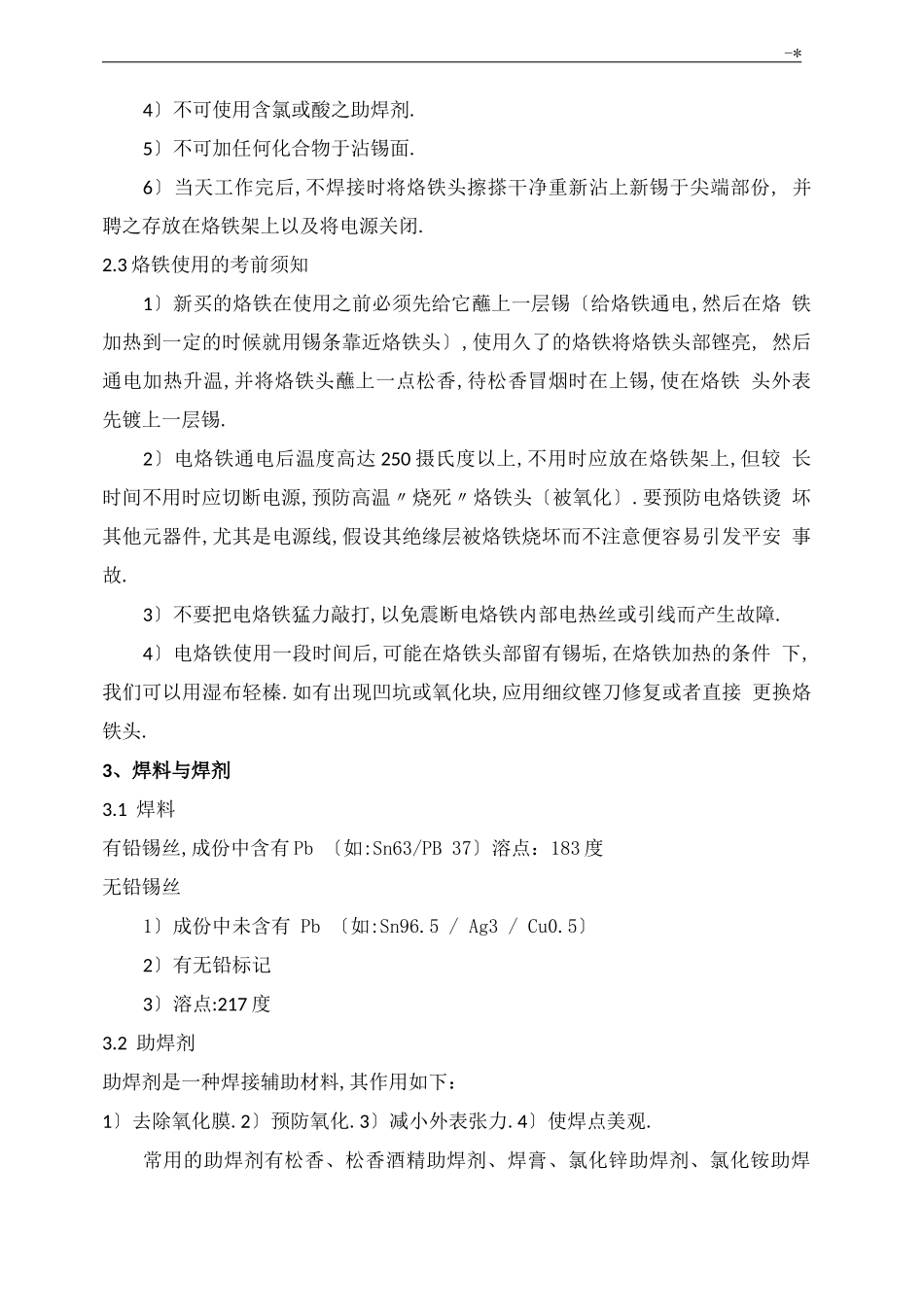

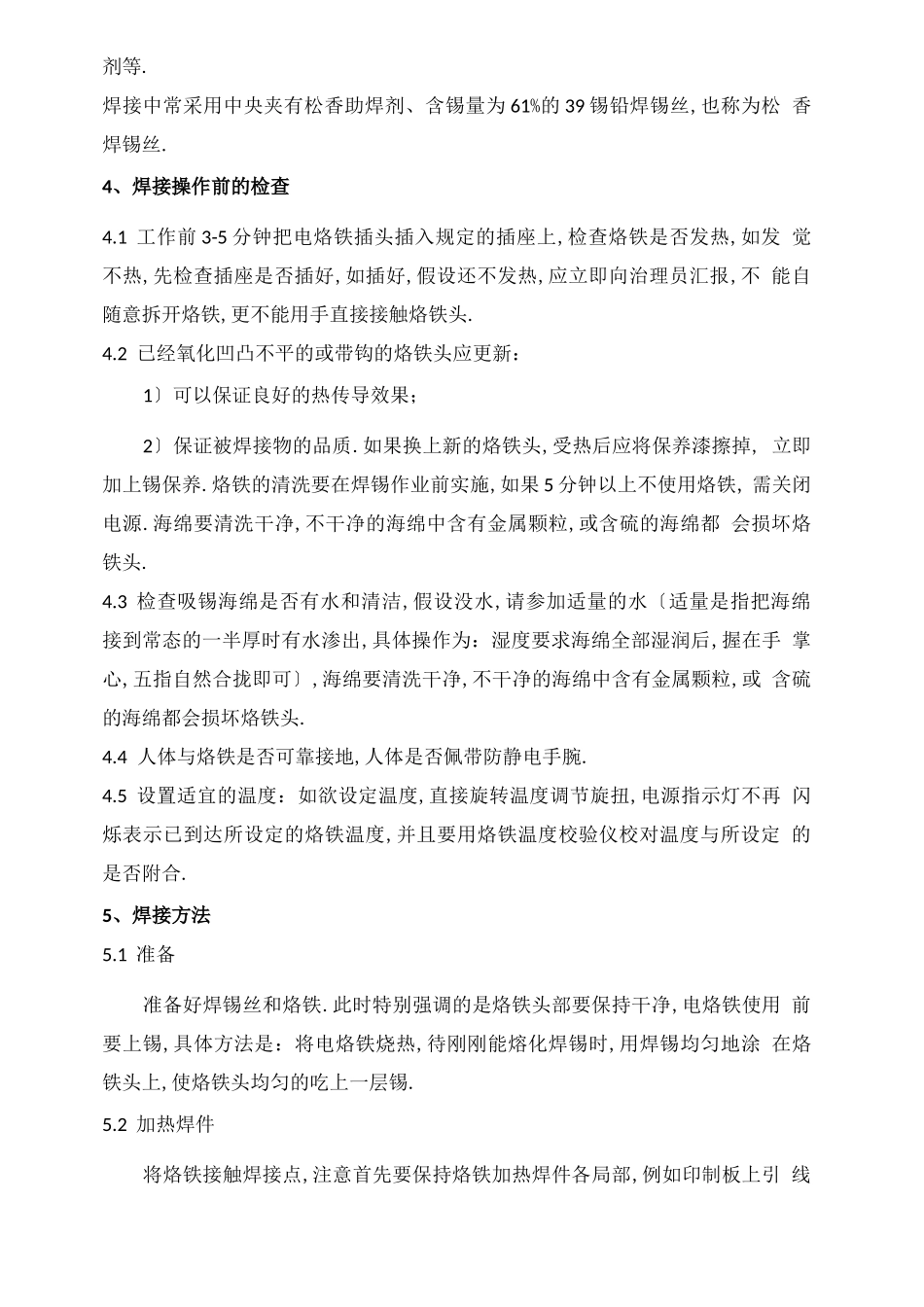

电路板焊接工艺1、焊接的必要条件1.1 清洁金属外表如欲焊接的金属外表有氧化膜或各种脏污存在时,那么会形成焊接时之障碍 物,溶锡不易沾到外表上.因此必须要将之除去.氧化膜可用松香除去,而像油 脂之类的脏污,那么要需用溶剂来去除.1.2 适当的温度当加热过的焊接金属的温度比溶锡的溶点低时,那么焊锡不会溶得好,也不能 顺利地沾染到金属之外表.所以当加热温度过低时,那么沾染性及扩散性都会变不 佳,而无法得到良好的焊接结果.因此绝对需要在适当的温度范围之内加热. 1.3 适当的锡量如无法配合焊接部位的大小供应适量的溶锡的话,就会产生焊接强度不够的 问题.2、电烙铁的使用2.1 电烙铁的握取方法2.2 烙铁的保养方法1〕烙铁头每天送电前先将发热体内杂质清出,以防烙铁头与发热体或套筒 卡死,并随时锁紧烙铁头以保证其在适当位置.2〕在焊接时,不可将烙铁头用力挑或挤压被焊接之物体,不可用磨擦方式 焊接,如此并无助于热传导,且有损伤烙铁头.3〕不可用粗糙面之物体磨擦烙铁头.OO 反握法 〔切正握法提宅法-*4〕不可使用含氯或酸之助焊剂.5〕不可加任何化合物于沾锡面.6〕当天工作完后,不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份, 并聘之存放在烙铁架上以及将电源关闭.2.3 烙铁使用的考前须知1〕新买的烙铁在使用之前必须先给它蘸上一层锡〔给烙铁通电,然后在烙 铁加热到一定的时候就用锡条靠近烙铁头〕,使用久了的烙铁将烙铁头部铿亮, 然后通电加热升温,并将烙铁头蘸上一点松香,待松香冒烟时在上锡,使在烙铁 头外表先镀上一层锡.2〕电烙铁通电后温度高达 250 摄氏度以上,不用时应放在烙铁架上,但较 长时间不用时应切断电源,预防高温〃烧死〃烙铁头〔被氧化〕.要预防电烙铁烫 坏其他元器件,尤其是电源线,假设其绝缘层被烙铁烧坏而不注意便容易引发平安 事故.3〕不要把电烙铁猛力敲打,以免震断电烙铁内部电热丝或引线而产生故障.4〕电烙铁使用一段时间后,可能在烙铁头部留有锡垢,在烙铁加热的条件 下,我们可以用湿布轻榛.如有出现凹坑或氧化块,应用细纹铿刀修复或者直接 更换烙铁头.3、焊料与焊剂3.1 焊料有铅锡丝,成份中含有 Pb 〔如:Sn63/PB 37〕溶点：183 度无铅锡丝1〕成份中未含有 Pb 〔如:Sn96.5 / Ag3 / Cu0.5〕2〕有无铅标记3〕溶点:217 度3.2 助焊剂助焊剂是一种焊接辅助材料,其作用如下：1〕去除氧化膜.2〕预防氧化.3〕减小外表张力.4〕使焊点美观.常用的助焊剂有松香、松香酒精助焊剂、焊膏、氯...
