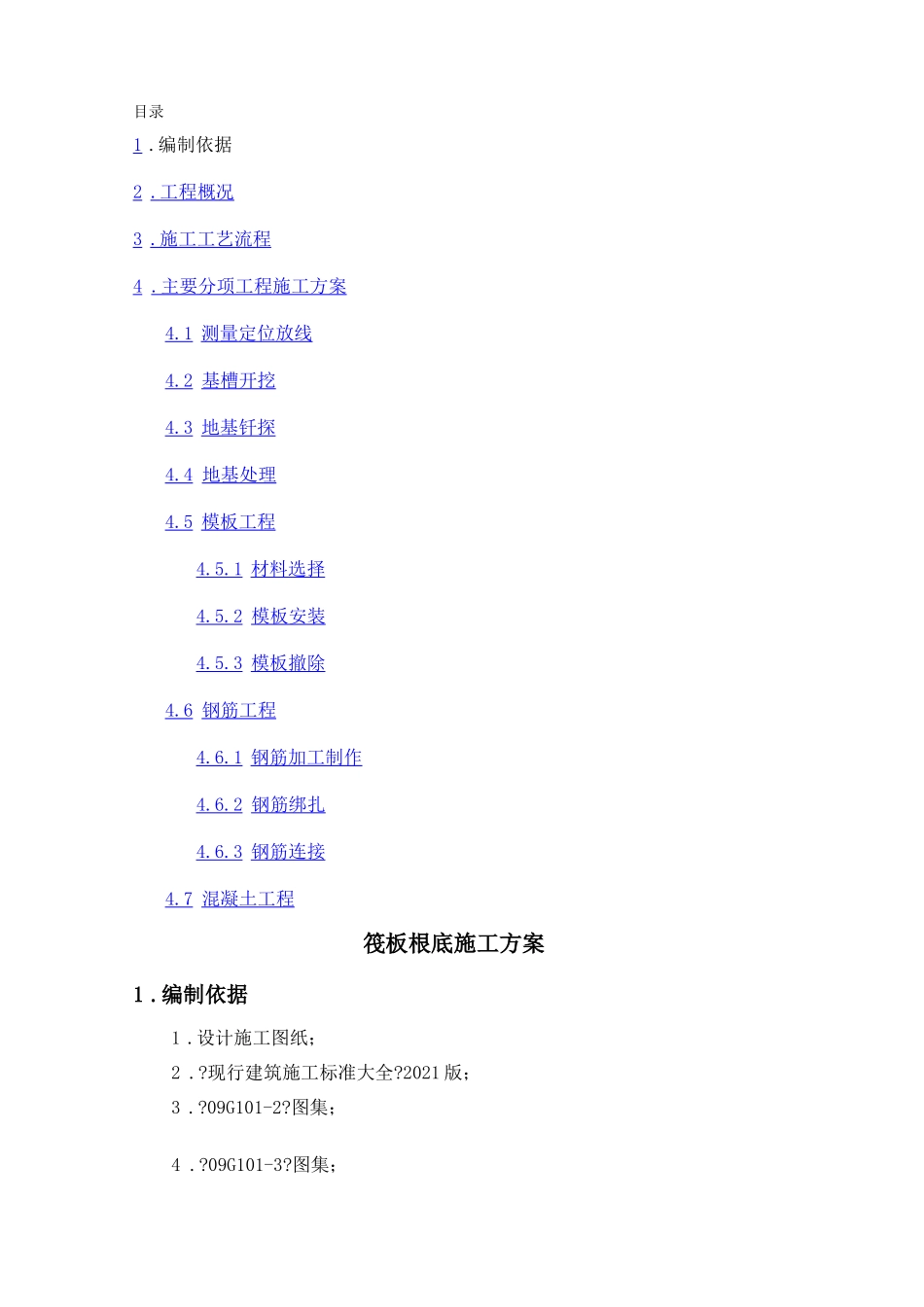

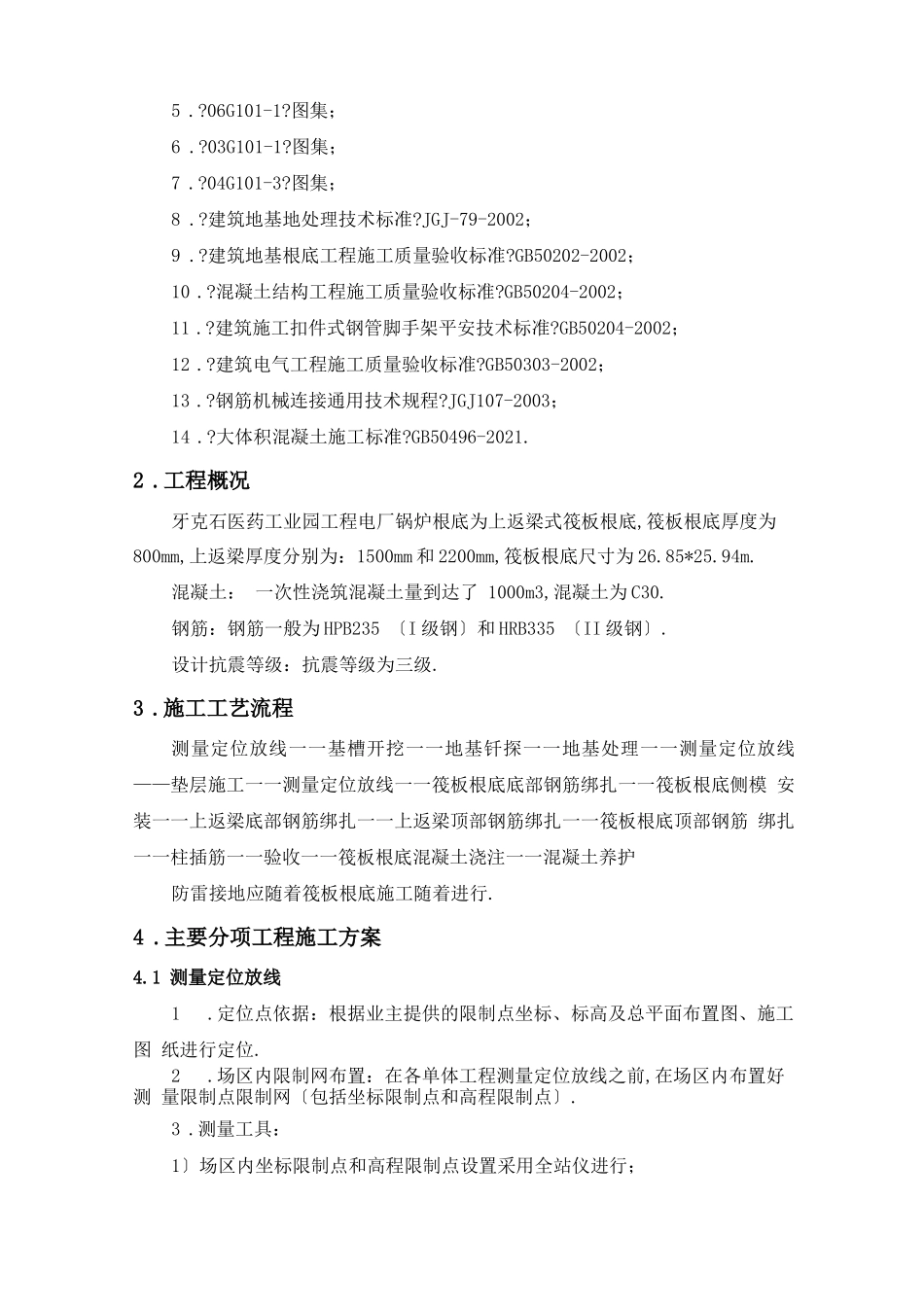

目录1 .编制依据2 . 工程概况 3 . 施工工艺流程 4 . 主要分项工程施工方案 4.1 测量定位放线 4.2 基槽开挖 4.3 地基钎探 4.4 地基处理 4.5 模板工程 4.5.1 材料选择 4.5.2 模板安装 4.5.3 模板撤除 4.6 钢筋工程 4.6.1 钢筋加工制作 4.6.2 钢筋绑扎 4.6.3 钢筋连接 4.7 混凝土工程 筏板根底施工方案1 .编制依据1 .设计施工图纸；2 .?现行建筑施工标准大全?2021 版；3 .?09G101-2?图集；4 .?09G101-3?图集；5 .?06G101-1?图集；6 .?03G101-1?图集；7 .?04G101-3?图集；8 .?建筑地基地处理技术标准?JGJ-79-2002；9 .?建筑地基根底工程施工质量验收标准?GB50202-2002；10 .?混凝土结构工程施工质量验收标准?GB50204-2002；11 .?建筑施工扣件式钢管脚手架平安技术标准?GB50204-2002；12 .?建筑电气工程施工质量验收标准?GB50303-2002；13 .?钢筋机械连接通用技术规程?JGJ107-2003；14 .?大体积混凝土施工标准?GB50496-2021.2 .工程概况牙克石医药工业园工程电厂锅炉根底为上返梁式筏板根底,筏板根底厚度为 800mm,上返梁厚度分别为：1500mm 和 2200mm,筏板根底尺寸为 26.85*25.94m.混凝土： 一次性浇筑混凝土量到达了 1000m3,混凝土为 C30.钢筋：钢筋一般为 HPB235 〔I 级钢〕和 HRB335 〔II 级钢〕.设计抗震等级：抗震等级为三级.3 .施工工艺流程测量定位放线一一基槽开挖一一地基钎探一一地基处理一一测量定位放线 ——垫层施工一一测量定位放线一一筏板根底底部钢筋绑扎一一筏板根底侧模 安装一一上返梁底部钢筋绑扎一一上返梁顶部钢筋绑扎一一筏板根底顶部钢筋 绑扎一一柱插筋一一验收一一筏板根底混凝土浇注一一混凝土养护防雷接地应随着筏板根底施工随着进行.4 .主要分项工程施工方案4.1 测量定位放线1.定位点依据：根据业主提供的限制点坐标、标高及总平面布置图、施工图 纸进行定位.2.场区内限制网布置：在各单体工程测量定位放线之前,在场区内布置好测 量限制点限制网〔包括坐标限制点和高程限制点〕.3 .测量工具：1〕场区内坐标限制点和高程限制点设置采用全站仪进行；2〕建筑物坐标点定位采用全站仪进行；3〕建筑物高程限制点设置采用水准仪进行；4〕建筑物轴线定位采用经纬仪进行；5〕其他辅助工具：50m 钢尺、木桩、钢筋桩、墨斗、油漆等等.4 .建筑物轴线定位：根据轴线坐标限制点采用经纬仪进行建筑物轴线的 定位,其他相应线采用钢尺进行排尺.5 .建筑物...
