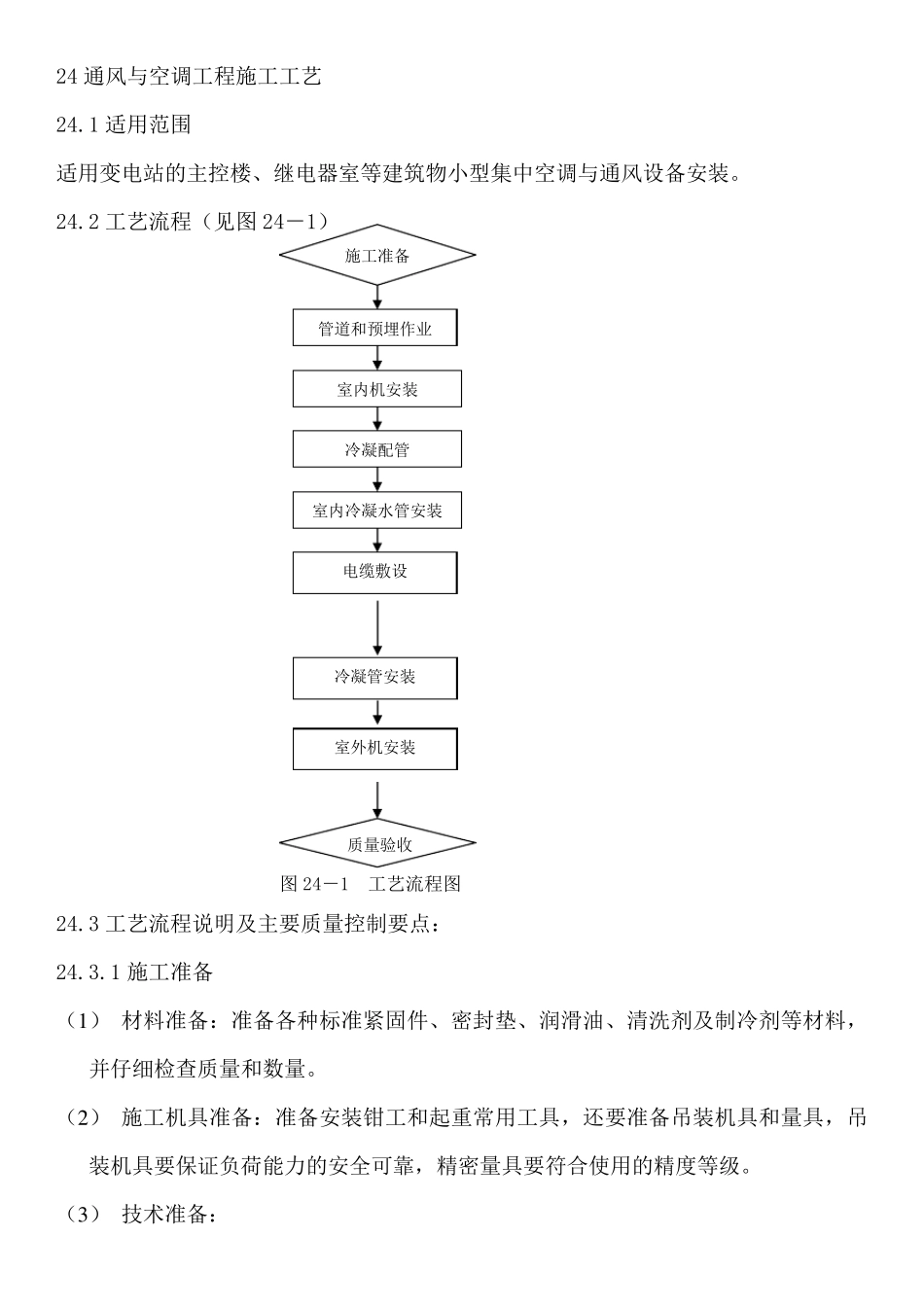

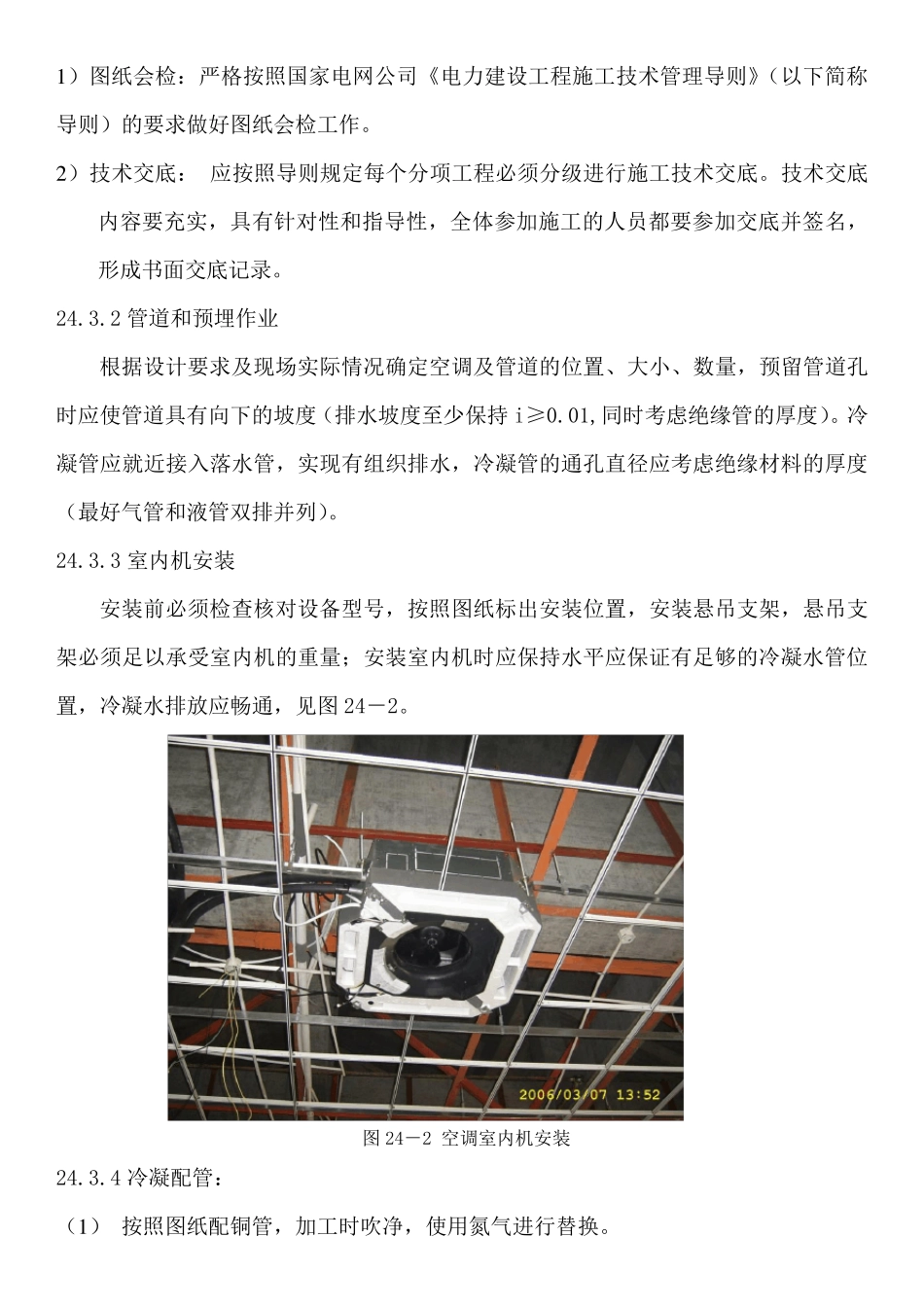

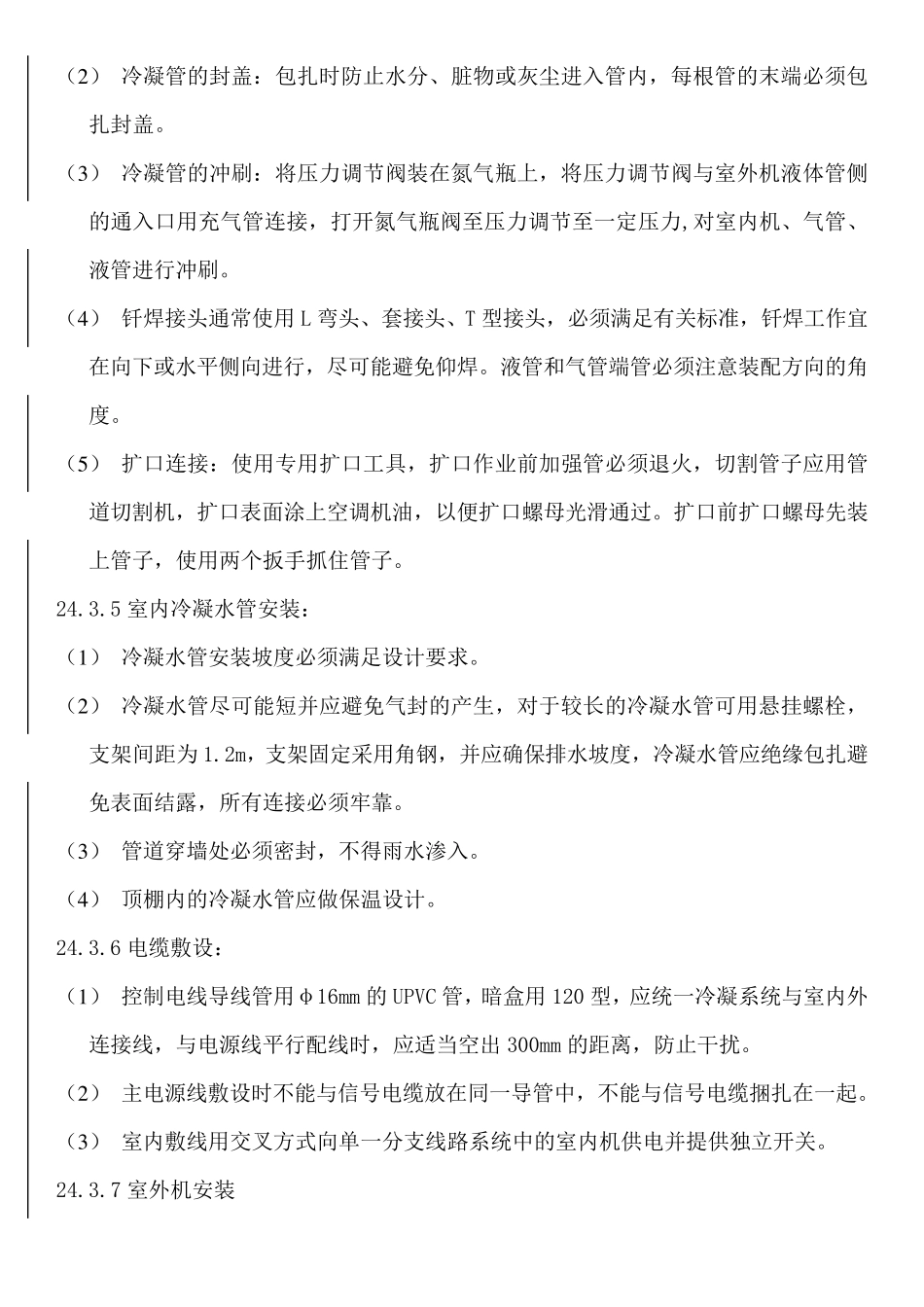

24 通风与空调工程施工工艺 24.1 适用范围 适用变电站的主控楼、继电器室等建筑物小型集中空调与通风设备安装。 24.2 工艺流程（见图 24－1） 图 24－1 工艺流程图 24.3 工艺流程说明及主要质量控制要点： 24.3.1 施工准备 （1 ） 材料准备：准备各种标准紧固件、密封垫、润滑油、清洗剂及制冷剂等材料，并仔细检查质量和数量。 （2 ） 施工机具准备：准备安装钳工和起重常用工具，还要准备吊装机具和量具，吊装机具要保证负荷能力的安全可靠，精密量具要符合使用的精度等级。 （3 ） 技术准备： 管道和预埋作业 冷凝配管 室内冷凝水管安装 电缆敷设 冷凝管安装 质量验收 施工准备 室内机安装 室外机安装 1 ）图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（以下简称导则）的要求做好图纸会检工作。 2 ）技术交底： 应按照导则规定每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。 24.3.2 管道和预埋作业 根据设计要求及现场实际情况确定空调及管道的位置、大小、数量，预留管道孔时应使管道具有向下的坡度（排水坡度至少保持i≥0.01,同时考虑绝缘管的厚度）。冷凝管应就近接入落水管，实现有组织排水，冷凝管的通孔直径应考虑绝缘材料的厚度（最好气管和液管双排并列）。 24.3.3 室内机安装 安装前必须检查核对设备型号，按照图纸标出安装位置，安装悬吊支 架 ，悬吊支架 必须足 以承 受 室内机的重 量； 安装室内机时应保持水平 应保证 有足 够 的冷凝水管位置，冷凝水排放 应畅 通，见 图24－ 2。 图24－ 2 空调室内机安装 24.3.4 冷凝配 管： （1 ） 按照图纸配 铜 管，加工时吹 净 ，使用 氮 气进行替 换 。 （ 2） 冷 凝 管 的 封 盖 ： 包 扎 时 防 止 水 分 、 脏 物 或 灰 尘 进 入 管 内 ， 每 根 管 的 末 端 必 须 包扎 封 盖 。 （ 3） 冷 凝 管 的 冲 刷 ： 将 压 力 调 节 阀 装 在 氮 气 瓶 上 ， 将 压 力 调 节 阀 与 室 外 机 液 体 管 侧的 通 入 口 用 充 气 管 连 接 ， 打 开 氮 气 瓶 阀 至 压 力 调 节 至 一 定 压 力 ,对 室 内 机 、 气 管 、液 管 进 行 冲 刷 。 （ 4） 钎 焊 接 头 通 ...
