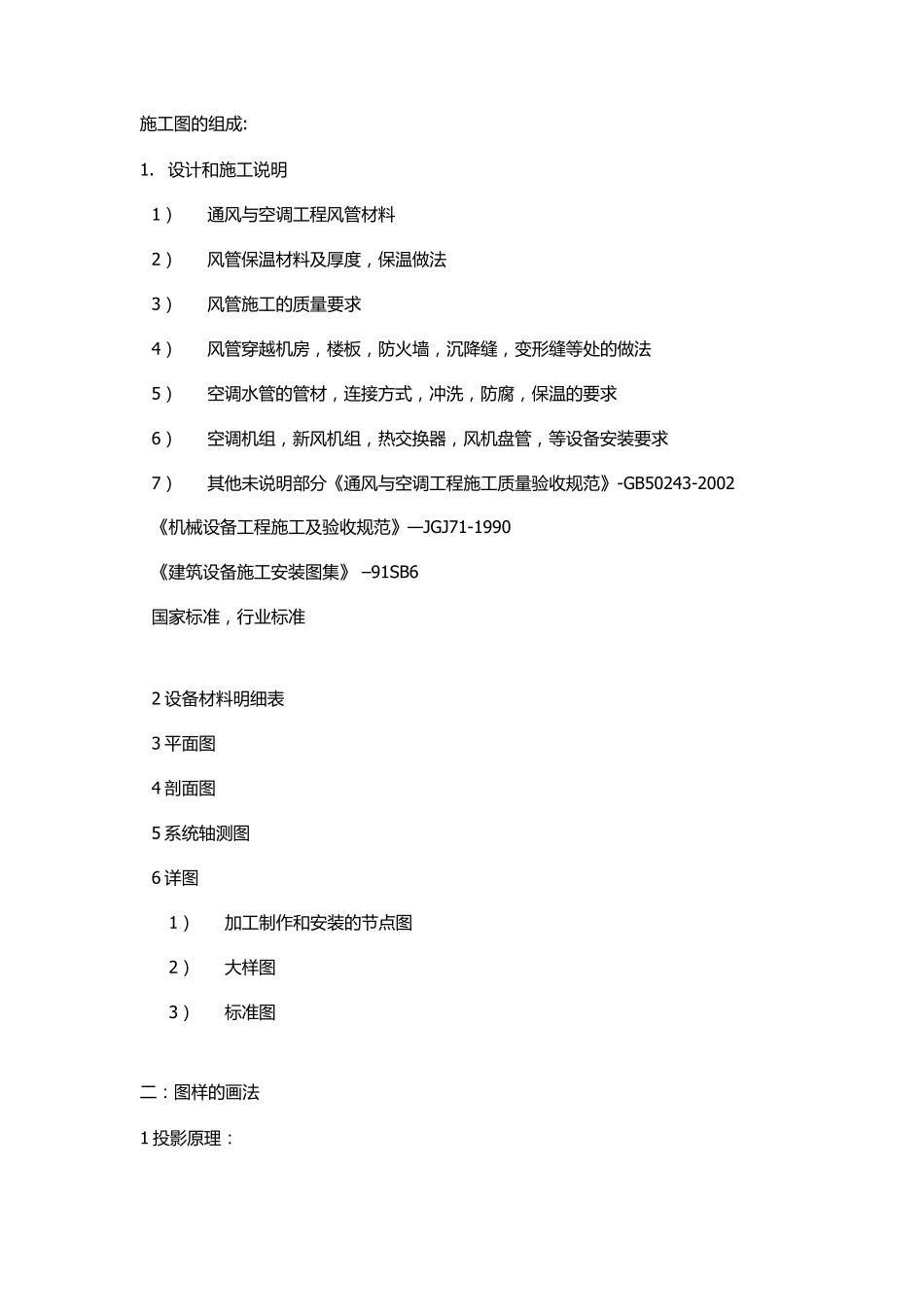

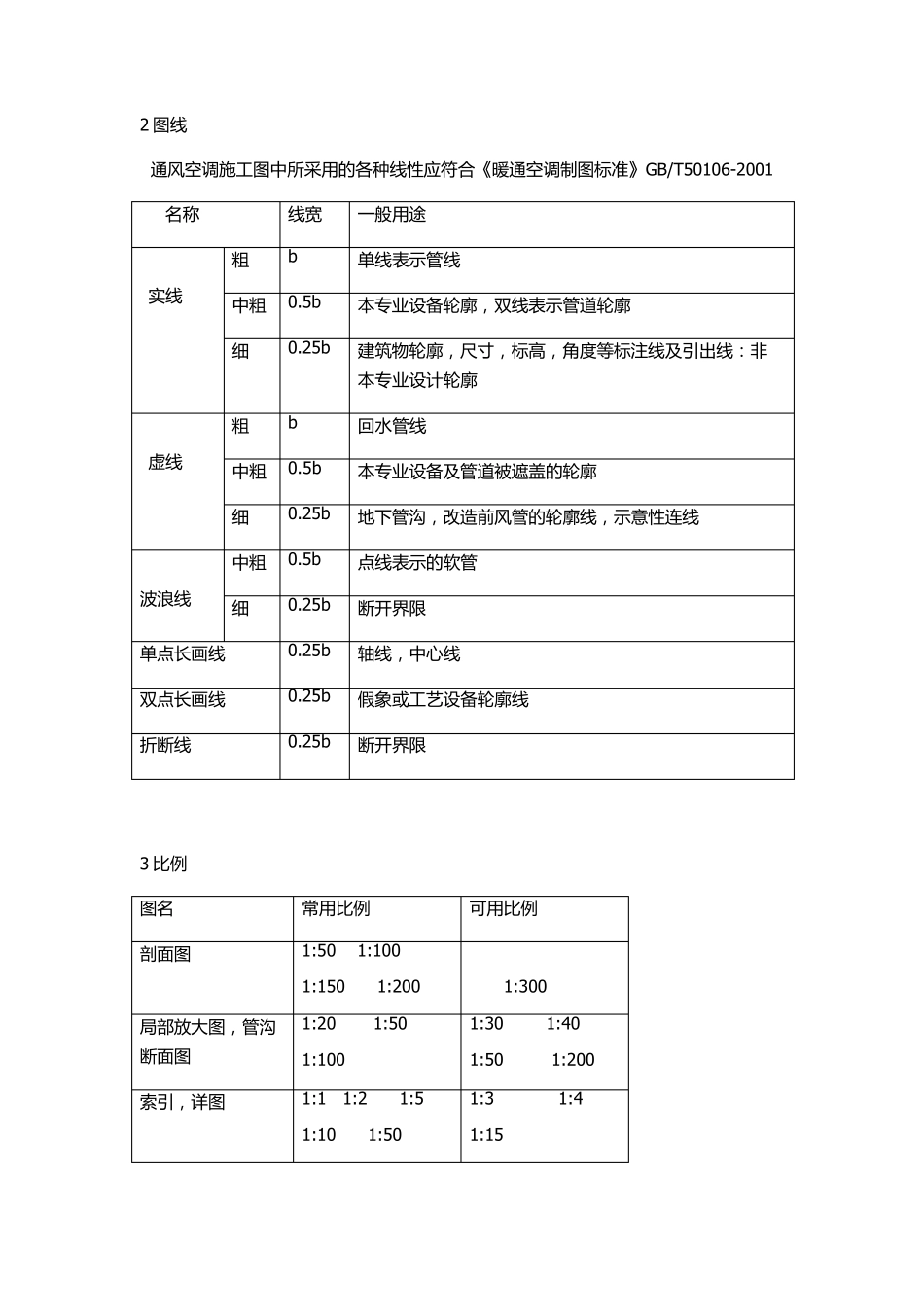

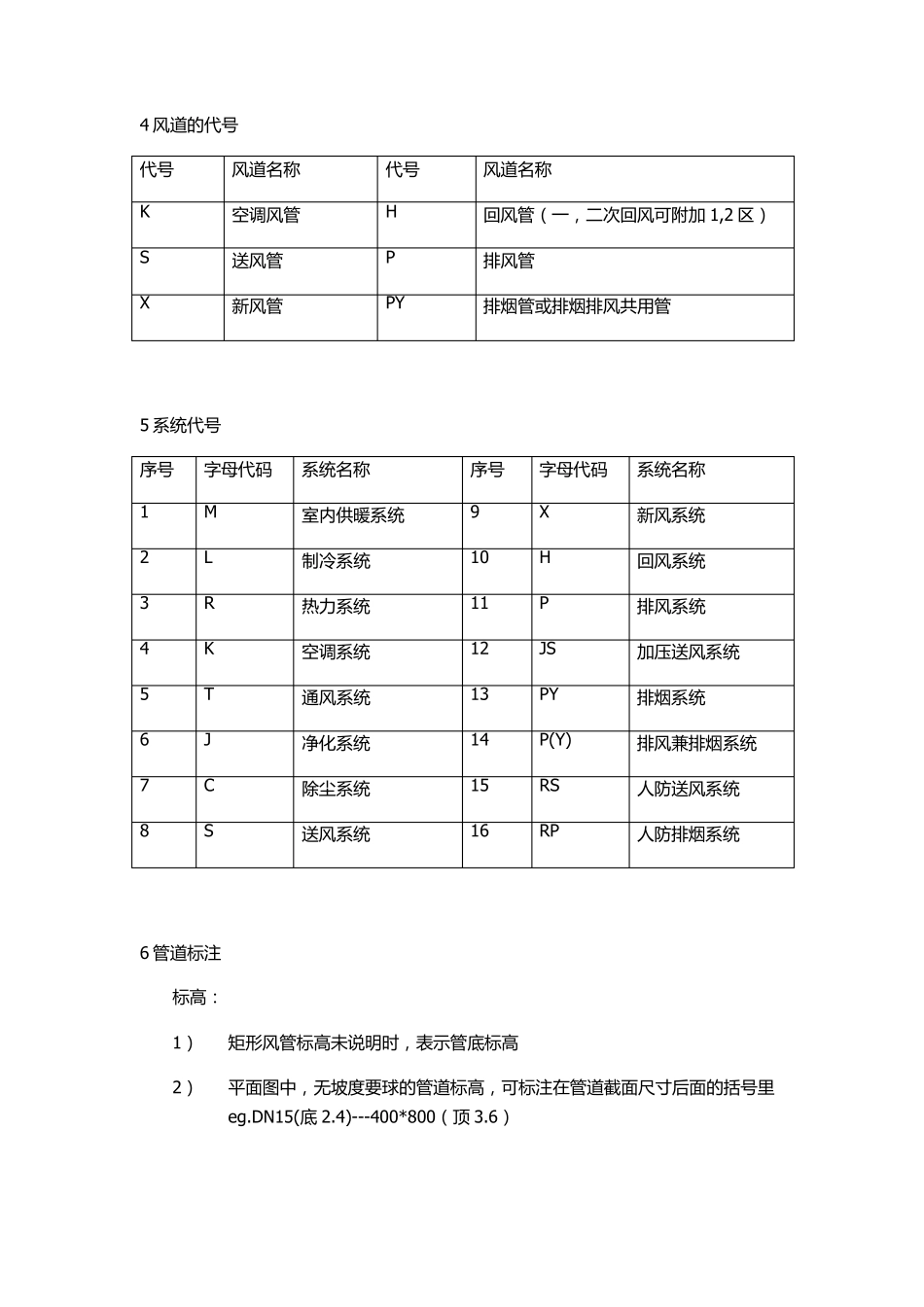

施 工 图 的 组 成 : 1. 设 计 和 施 工 说 明 1） 通 风 与 空 调 工 程 风 管 材 料 2） 风 管 保 温 材 料 及 厚 度 ， 保 温 做 法 3） 风 管 施 工 的 质 量 要 求 4） 风 管 穿 越 机 房 ， 楼 板 ， 防 火 墙 ， 沉 降 缝 ， 变 形 缝 等 处 的 做 法 5） 空 调 水 管 的 管 材 ， 连 接 方 式 ， 冲 洗 ， 防 腐 ， 保 温 的 要 求 6） 空 调 机 组 ， 新 风 机 组 ， 热 交 换 器 ， 风 机 盘 管 ， 等 设 备 安 装 要 求 7） 其 他 未 说 明 部 分 《通 风 与 空 调 工 程 施 工 质 量 验收规范》-GB50243-2002 《机 械设 备 工 程 施 工 及 验收规范》—JGJ71-1990 《建筑设 备 施 工 安 装 图 集》 –91SB6 国家标准， 行业标准 2 设 备 材 料 明 细表 3 平面图 4 剖面图 5 系统轴测图 6 详图 1） 加工 制作和 安 装 的 节点图 2） 大样图 3） 标准图 二：图 样的 画法 1 投影原理： 2 图 线 通 风 空 调 施 工 图 中 所 采 用 的 各 种 线 性 应 符 合 《暖通 空 调 制图 标准》GB/T50106-2001 名称 线 宽 一般用 途 实线 粗 b 单线 表示管线 中 粗 0.5b 本专业设备轮廓，双线 表示管道轮廓 细 0.25b 建筑物轮廓，尺寸，标高，角度等标注线 及引出线 ：非本专业设计轮廓 虚线 粗 b 回水管线 中 粗 0.5b 本专业设备及管道被遮盖的 轮廓 细 0.25b 地下管沟，改造前风 管的 轮廓线 ，示意性 连线 波浪线 中 粗 0.5b 点线 表示的 软管 细 0.25b 断开界限 单点长画线 0.25b 轴线 ，中 心线 双点长画线 0.25b 假象或工 艺设备轮廓线 折断线 0.25b 断开界限 3 比例 图 名 常用 比例 可用 比例 剖面图 1:50 1:100 1:150 1:200 1:300 局部放大图 ，管沟断面图 1:20 1:50 1:100 1:30 1:40 1:50 1:200 索引，详图 1:1 1:2 1:5 1:10 1:50 1:3 1:4 1:15 4 风 道 的 代 号 代 号 风 道 名 称 代 号 风 道 名 称 K 空 调 风 管 H 回 风 管 （ 一，二次回 风 可附加 1,2 区） S 送风 管 P 排风 管 X 新风 管 PY 排烟管 或排烟排风 共用管 5 系统代 号 序...
